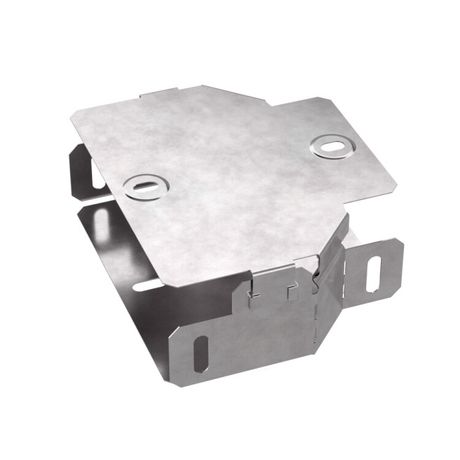

Переходник симметричный с крышкой Стандарт 150х100х50 | PR16.0468 Промрукав Строитель

Переходник симметричный с крышкой 150х100х50 от бренда Промрукав (артикул pr16.0468) используется для плавного соединения лотков различной ширины в системах кабель-каналов. Изготовлен из оцинкованной стали с повышенной устойчивостью к коррозии и механическим нагрузкам.

Назначение и область применения

Переходник симметричный с крышкой 150х100х50 применяется для изменения ширины кабельного лотка - например, при переходе от широкого участка трассы (150 мм) к более узкому (100 мм). Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на производствах, в складских комплексах и под навесами. Комплектуется крышкой, обеспечивающей закрытую защитную систему.

Технические характеристики

• Форма: симметричная редукция - равномерное сужение по всей длине, без перепадов
• Габариты: 150×100 мм (ширина вход/выход), высота 50 мм
• Материал: сталь оцинкованная, с покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Покрытие: серое оцинкованное, матовое
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Комплектация: переходник + крышка

Совместимость и монтаж

Переходник совместим с другими элементами системы Промрукав той же серии и габаритов. Монтируется на стандартные кабельные лотки с фланцевым креплением. Для установки требуется выровнять поверхности лотков, зафиксировать переходник болтами через предварительно просверленные отверстия. Крышка крепится аналогично - с помощью саморезов или зажимов, предусмотренных конструкцией. Посадочные размеры соответствуют стандартным лоткам 150×50 и 100×50 мм.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и термостойкости для промышленных систем. Цинкование по методу Сендзимира обеспечивает долговечную защиту от коррозии даже при перепадах температур. Климатическое исполнение УХЛ2 позволяет использовать переходник в условиях повышенной влажности и колебаний температуры, характерных для производственных площадок.

Преимущества

• Симметричная форма исключает завихрения потока воздуха и снижает риск задержки пыли внутри канала
• Оцинкованная сталь устойчива к химическим воздействиям и механическим повреждениям при монтаже
• Покрытие Сендзимира гарантирует срок службы до 25 лет в средних промышленных условиях
• Встроенная крышка обеспечивает полную герметичность и безопасность доступа к кабелям
• Подходит для работы в экстремальных температурных режимах - от глубокого холода до высоких нагревов

Ограничения применения

• Не предназначена для постоянного погружения в жидкость - IP-класс защиты не указан, поэтому не рекомендуется для открытых уличных сетей без дополнительной защиты
• Не следует применять в агрессивных химических средах (например, кислотные пары, щелочи) - цинк может подвергнуться химической коррозии
• При использовании в условиях частых вибраций необходимо дополнительно фиксировать переходник антивибрационными прокладками
• Не подходит для замены жестких труб - работает только как часть системы плоских кабельных лотков

Примеры использования

• Соединение основного лотка 150 мм с ответвлением 100 мм на конвейере в пищевой промышленности
• Переход между двумя секциями кабельного канала в цехе с изменением плотности прокладки проводов
• Интеграция в распределительную систему на складе с несколькими уровнями освещения и автоматики
• Обустройство трассы в холодильном модуле, где требуются устойчивые к низким температурам решения

Практические советы

• При монтаже проверьте, чтобы внутренние кромки переходника не образовали острых углов - они могут повредить изоляцию кабелей
• Для длительной эксплуатации в сырых местах используйте дополнительные уплотнители на стыках с лотками
• Учитывайте посадочный размер 50 мм - он должен точно совпадать с высотой других элементов системы
• Закрывайте крышку сразу после прокладки кабелей - это предотвращает попадание пыли и влаги
• При необходимости резки или сверления - используйте инструменты, не нарушающие целостность цинкового слоя; места повреждений обработайте антикоррозийным составом
