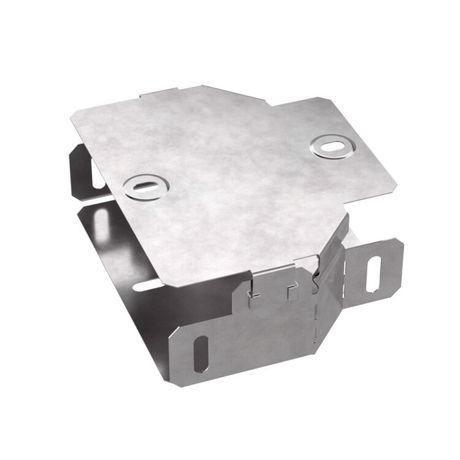

Переходник симметричный с крышкой Стандарт 300х100х50 | PR16.0477 Промрукав Строитель

Переходник симметричный с крышкой 300х100х50 от бренда Промрукав (артикул pr16.0477) используется для плавного соединения лотков различной ширины в системах кабельной трассы. Изготовлен из оцинкованной стали с высокой устойчивостью к коррозии, подходит для установки в помещениях и под навесом.

Назначение и область применения

Переходник симметричный с крышкой 300х100х50 применяется для изменения ширины кабельного лотка - например, при переходе от широкого участка трассы (300 мм) к более узкому (100 мм). Он обеспечивает равномерное распределение кабелей и сохраняет целостность защиты проводов. Подходит для промышленных объектов: заводов, электростанций, транспортных терминалов, где требуется надёжная и долговечная кабельная система.

Технические характеристики

• Габариты: 300×100×50 мм - длина, ширина входа/выхода, высота корпуса;
• Материал: сталь с цинковым покрытием по технологии Сендзимира - защитный слой 10–22 мкм;
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C;
• Крышка: в комплекте, фиксируется на корпусе для доступа к кабелям и защиты от внешних воздействий;
• Форма: симметричная - одинаковый угол перехода с обоих сторон, обеспечивает равномерную нагрузку на кабели.

Совместимость и монтаж

Переходник совместим с лотками серии “Стандарт” от Промрукав, имеющими аналогичные габариты и тип крепления. Монтируется с помощью болтов или заклёпок к основному лотку - необходимо соблюдать соответствие посадочных отверстий. Для герметичности и прочности рекомендуется использовать уплотнители между элементами системы. Крышка крепится на защёлках или винтах - позволяет открывать без демонтажа всего участка трассы.

Безопасность и стандарты

Изделие соответствует требованиям к эксплуатации в условиях повышенной влажности и перепадов температур. Цинковое покрытие по Сендзимиру обеспечивает антикоррозийную защиту, соответствующую ГОСТ 14918. Климатическое исполнение УХЛ2 гарантирует безопасную работу в средах с возможными конденсацией и пылевыми нагрузками.

Преимущества

• Высокая механическая прочность благодаря стальной основе;
• Долговечность - цинкование Сендзимира предотвращает ржавчину даже при длительном контакте с влагой;
• Удобство обслуживания - съёмная крышка даёт быстрый доступ к кабелям без разборки всей трассы;
• Симметричная форма снижает риск перегрузки одного края лотка и равномерно распределяет вес кабелей.

Ограничения применения

Не предназначена для постоянного погружения в воду - IP-класс защиты не указан, поэтому не подходит для открытых площадок без навеса или в зонах с регулярным орошением. Также не следует применять в агрессивных химических средах (например, кислоты, щёлочи), так как цинковое покрытие может повреждаться. Температурный диапазон до +150 C ограничен - при превышении возможно деформирование материала.

Примеры использования

• Соединение широкого лотка 300 мм с узким 100 мм на конвейерной линии;
• Переход между секциями кабельного канала в цехе с изменением плотности прокладки проводов;
• Интеграция в существующую систему “Стандарт” от Промрукав при модернизации трассы;
• Прокладка силовых и сигнальных кабелей в подвесных потолках производственных помещений.

Практические советы

• Проверьте посадочные отверстия на основном лотке - они должны точно совпадать с отверстиями на переходнике pr16.0477;
• При монтаже используйте антивибрационные прокладки, особенно на вибрирующих оборудовательных платформах;
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию тонкостенного корпуса;
• Для частого обслуживания выбирайте модели с удобными защёлками - крышка должна легко открываться одним движением;
• При использовании в холодных условиях (ниже -40 C) проверьте эластичность уплотнителей - некоторые материалы становятся хрупкими.
