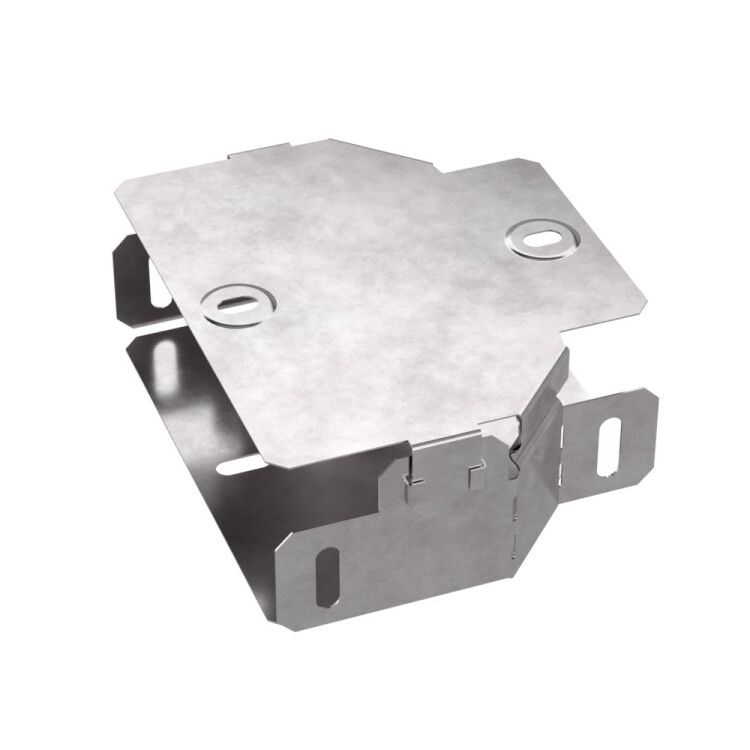

Переходник симметричный с крышкой 300х100х80 от бренда ПРОМРУКАВ (артикул pr16.0480) - это металлический элемент для изменения ширины кабельного лотка с сохранением высоты, предназначенный для прокладки кабелей в промышленной среде. Изделие выполнено из оцинкованной стали с повышенной устойчивостью к коррозии и механическим нагрузкам.

Назначение и область применения

Переходник симметричный с крышкой 300х100х80 используется для плавного перехода между участками кабельных лотков шириной 300 мм и 100 мм при одинаковой высоте 80 мм. Применяется в системах кабельной трассировки на объектах с жёсткими требованиями к надёжности: производственные цеха, энергообъекты, транспортные терминалы, автоматизированные линии. Подходит для внутренней установки и под навесом. Крышка в комплекте обеспечивает закрытую трассу, защищающую кабели от внешних воздействий.

Технические характеристики

• Габариты: 300×100×80 мм - длина по основанию 300 мм, ширина сужается от 300 мм до 100 мм, высота 80 мм;
• Материал: сталь оцинкованная, с защитным слоем, нанесённым горячим способом по методу Сендзимира;
• Толщина цинкового покрытия: 10–22 мкм - обеспечивает долговечную защиту от коррозии;
• Конструкция: симметричная редукция - равномерное сужение по всей длине, без перепадов;
• Исполнение: усиленное - повышена жёсткость стенок для выдерживания нагрузок при монтаже и эксплуатации;
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности;
• Цвет: серый - единый цветовой стандарт для промышленных решений;
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C;
• Комплектация: включает крышку, плотно фиксируемую на корпусе;
• Отсутствие соединительных разъёмов - требует самостоятельного крепления к лоткам болтовым соединением.

Совместимость и монтаж

Переходник симметричный с крышкой 300х100х80 совместим с лотками ПРОМРУКАВ и другими аналогичными моделями, имеющими стандартную высоту 80 мм и подходящие габариты входа/выхода. Для монтажа требуется:

• Фланцевые крепления на торцах - используются болты М6–М8 (не входят в комплект);
• Предварительная подготовка отверстий под крепление - необходимо сверлить в местах совпадения с лотком;
• Установка крышки после прокладки кабелей - фиксируется на защёлках или саморезах (тип крепления зависит от модели лотка);
• Необходимо соблюдать радиус изгиба кабелей - минимальный радиус не менее 10×диаметр кабеля.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к агрессивным средам. Цинкование по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в условиях повышенной влажности и перепадов температур. Наличие огнестойкости делает переходник пригодным для использования в зонах с риском возгорания.

Преимущества

• Высокая прочность благодаря усиленному исполнению - выдерживает давление от кабелей и случайные удары;
• Долговечность цинкового покрытия - срок службы более 15 лет даже в помещениях с высокой влажностью;
• Закрытая форма с крышкой - предотвращает попадание пыли, влаги и сторонних предметов;
• Симметричная форма - позволяет использовать переходник в обоих направлениях (300→100 или 100→300);
• Отсутствие пластиковых деталей - исключает деформацию при нагреве и хрупкость при низких температурах.

Ограничения применения

• Не предназначен для наружной установки под открытым небом - несмотря на защиту, длительное воздействие осадков и УФ-лучей снижает срок службы;
• Не рекомендуется для использования в агрессивных химических средах (например, кислоты, щёлочи) - цинк подвержен химической коррозии;
• Требуется точное совпадение высоты лотков - не работает с лотками другой высоты (например, 60 мм или 100 мм);
• Отсутствие встроенных разъёмов - нельзя подключать напрямую к распределительным коробкам или устройствам без дополнительных адаптеров.

Примеры использования

• Смена ширины лотка на конвейерной линии - от крупного участка с множеством кабелей к узкому выходу к контроллеру;
• Подключение кабелей от станка с большим числом проводов к пульту управления с ограниченным пространством;
• Обход препятствий в цеху - когда необходимо изменить ширину трассы вокруг колонны или оборудования;
• Модернизация существующей системы - замена старых лотков без полной перепроектировки трассы.

Практические советы

• При заказе проверьте, чтобы ширина лотков на входе и выходе точно соответствовала 300 мм и 100 мм - отклонение даже на 5 мм затруднит монтаж;
• Используйте антивибрационные прокладки между переходником и лотком - особенно в зонах с частыми механическими нагрузками;
• После монтажа обязательно закройте крышку - открытый переходник теряет часть защиты и становится источником риска;
• Для длинных трасс используйте несколько переходников - не стоит применять один элемент для резких изменений формы;
• При работе в холодном климате (ниже -40 C) избегайте ударных нагрузок - сталь остаётся прочной, но может стать хрупкой при механическом воздействии.
