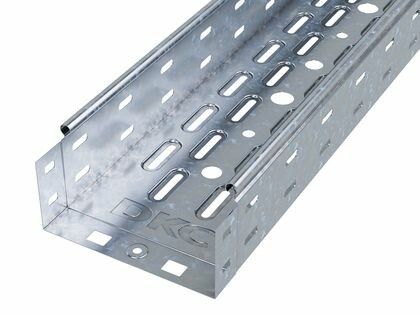

Лоток перфорированный 100х80 L2000 сталь 0.7мм цинк-ламель ДКС 35312ZL

Лоток перфорированный 100х80х2000мм цинк-ламельный от DKC (ДКС), артикул 35312zl, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Его перфорированная конструкция снижает вес, улучшает вентиляцию и упрощает фиксацию кабелей, а цинк-ламельное покрытие обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Лоток перфорированный 100х80х2000мм цинк-ламельный используется для прокладки кабелей в системах электроснабжения и автоматизации. Подходит для монтажа в производственных цехах, на объектах ЖКХ, транспорта, энергетики и наружных трассах. Применяется там, где важны легкий вес, доступ к кабелям и защита от коррозии. Особенно эффективен в местах с повышенной влажностью, пылью или температурными колебаниями.

Технические характеристики

• Размеры: 100 мм (ширина) × 80 мм (высота) × 2000 мм (длина)
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Покрытие: цинк-ламель - комбинированное защитное покрытие на основе магниевой смолы с частицами цинка и алюминия
• Полезное сечение: 7800 мм2 - свободное пространство для прокладки кабелей
• Перфорация боковой стенки: да - отверстия диаметрами 11 мм, 17 мм и 21 мм для вывода кабелей
• Монтажная перфорация: да - отверстия для крепления к стенам, потолкам или опорам
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток перфорированный 100х80х2000мм цинк-ламельный совместим с системой S5 Combitech от DKC. Соединяется методом “мама-папа” с другими лотками и фитингами этой же серии - обеспечивает быстрый сбор и герметичный контакт. Для установки используются кронштейны, болты или саморезы через монтажную перфорацию. Крышки (входят в комплект системы) повышают степень защиты до IP10. Установка возможна горизонтально, вертикально и на наклонных поверхностях. Не требует сварки - все крепления механические.

Безопасность и стандарты

Лоток соответствует требованиям к негорючим материалам (огнестойкость). Защитное покрытие цинк-ламель обеспечивает электрохимическую и барьерную защиту от коррозии, аналогичную горячему цинкованию. Серия S5 Combitech прошла проверку на соответствие нормам безопасности для кабельных систем в промышленном и гражданском строительстве.

Преимущества

• Высокая несущая способность благодаря формованному ребру жесткости - до +54% по сравнению с плоскими лотками
• Уменьшенный вес за счет перфорации - удобнее транспортировать и монтировать
• Цинк-ламельное покрытие устойчиво к коррозии, включая воздействие солей, влаги и химических паров
• Отверстия для вывода кабелей позволяют легко вывести провода без резки лотка
• Метод соединения “мама-папа” исключает зазоры между секциями - создаёт единый электрический контур
• Конструкция предотвращает перегиб и повреждение кабелей при прокладке

Ограничения применения

• Не предназначена для постоянного погружения в воду - степень защиты IP10 допускает лишь защиту от капель и пыли при наличии крышек
• Не рекомендован для использования в условиях сильного механического удара или давления - толщина 0,7 мм достаточна для стандартных нагрузок, но недостаточна для экстремальных условий
• Требуется использование крышек для достижения заявленной степени защиты IP10 - без них лоток не защищен от попадания воды
• Не совместим с лотками других серий без адаптеров - система S5 Combitech имеет уникальный замок

Примеры использования

• Прокладка кабелей управления на заводе - лоток крепится к металлическому каркасу станков
• Система освещения в холодильном цеху - устойчив к конденсату и коррозии
• Наружная трасса кабелей связи на территории предприятия - выдерживает перепады температур и влажность
• Аудио/видео распределение в офисе - позволяет легко добавить новые кабели через перфорацию

Практические советы

• При заказе учитывайте посадочные размеры: ширина 100 мм и высота 80 мм должны соответствовать свободному пространству в месте монтажа
• Для длинных трасс используйте компенсационные участки - при больших температурных изменениях металл может деформироваться
• Закрывайте лоток крышками, если есть риск попадания влаги - без них защита снижается до IP00
• При необходимости модификации - отверстия можно просверлить дополнительно, но не ближе чем 50 мм от края
• Для надежного контакта при соединении “мама-папа” убедитесь, что торцы лотков плотно прилегают - не допускайте перекосов
• Этот лоток - часть системы DKC S5 Combitech; для полноценной системы закажите углы, переходники и крышки той же серии
