Переходник симметричный с крышкой Стандарт 500х300х50 | PR16.0664 Промрукав Строитель

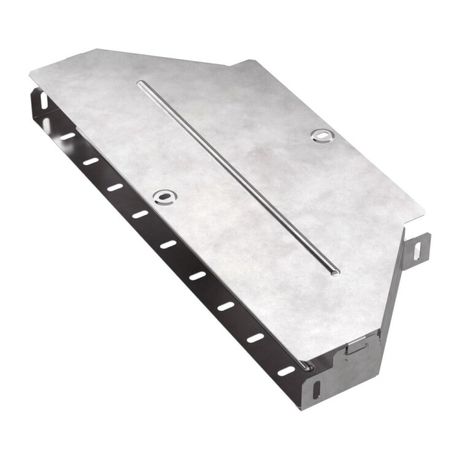

Переходник симметричный с крышкой 500х300х50 Стандарт от ПРОМРУКАВ (артикул pr16.0664) - это металлический элемент для изменения ширины кабельного лотка при сохранении высоты и герметичности. Подходит для прокладки кабелей в промышленных условиях, где важна прочность и долговечность конструкции.

Назначение и область применения

Переходник симметричный с крышкой 500х300х50 Стандарт используется для плавного перехода между кабельными лотками шириной 500 мм и 300 мм. Обеспечивает непрерывную трассу для кабелей без перегибов и защемлений. Применяется в системах распределения электроэнергии и управления на заводах, в цехах, на транспорте и в энергообъектах. Особенно актуален там, где требуется изменить ширину лотка без снижения уровня защиты.

Технические характеристики

• Габариты: 500×300×50 мм - длина по большому основанию, длина по малому основанию, высота борта;
• Материал: оцинкованная сталь, обработанная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм;
• Высота стенки: 50 мм - обеспечивает достаточную защиту от выпадения кабелей;
• Конструкция: симметричная редукция - равномерное сужение с обоих сторон, без перекосов;
• Крышка: в комплекте, плотно фиксируется, предотвращает попадание пыли и влаги;
• Цвет: серый - соответствует стандартной цветовой гамме промышленных лотковых систем;
• Огнестойкость: да - материал не поддерживает горение, выдерживает воздействие открытого пламени в течение нормированного времени;
• Климатическое исполнение: УХЛ2 - допускает работу в помещениях и под навесом при температуре от -80 C до +150 C.

Совместимость и монтаж

Переходник симметричный с крышкой 500х300х50 Стандарт совместим с другими элементами системы лотков от ПРОМРУКАВ, имеющими аналогичную высоту борта (50 мм). Монтаж осуществляется болтовым соединением с соседними участками лотка. Отсутствие соединительных разъемов требует использования внешних крепежных элементов - например, самонарезающих винтов или болтов M6/M8. Для герметизации стыков рекомендуется применять уплотнители или термостойкую замазку. Крышка крепится на защелках или болтах - зависит от модели лотка, с которым он сочетается.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электромонтажных систем. Огнестойкость подтверждена испытаниями на воспламеняемость. Цинковое покрытие по методу Сендзимира повышает коррозионную стойкость в агрессивных средах - включая повышенную влажность и химические пары. Климатическое исполнение УХЛ2 позволяет использовать переходник в зонах с колебаниями температуры, в том числе в холодильных камерах и рядом с нагревательными установками.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает нагрузки от кабелей и внешнего давления;
• Долгий срок службы - оцинковка по Сендзимиру защищает металл даже при повреждении поверхности;
• Закрытая форма с крышкой - исключает доступ пыли, воды и мелкого мусора внутрь лотка;
• Симметричная форма - упрощает проектирование и сборку, не требует ориентации по направлению;
• Не требует специальных инструментов для монтажа - работает с обычным набором слесарных инструментов.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс не указан, поэтому не следует использовать в подземных каналах или на открытом воздухе без дополнительной защиты;
• Не подходит для лотков с высотой борта отличной от 50 мм - возможны щели и потеря герметичности;
• Не имеет встроенных клемм или разъемов - нельзя использовать как точку подключения или ответвления;
• При температурах выше +150 C возможно деформирование материала - не применяйте рядом с печами или нагревательными трубопроводами без теплоизоляции.

Примеры использования

• На конвейерной линии - переход от широкого лотка к узкому в зоне обслуживания оборудования;
• В распределительном пункте - смена ширины трассы при выходе из шкафа в канал;
• На производстве - соединение двух секций лотка разного размера в цехе с ограниченным пространством;
• В тепловых станциях - прокладка силовых кабелей через зоны с переменной плотностью трассировки.

Практические советы

• Проверьте посадочные размеры лотков перед заказом - ширина 500 мм и 300 мм должна точно совпадать с вашими элементами;
• При монтаже используйте антивибрационные прокладки - особенно в местах с частыми ударными нагрузками;
• Не затягивайте крепеж слишком сильно - оцинкованная сталь легко деформируется;
• Для длительной эксплуатации в сырых помещениях дополнительно обработайте стыки герметиком на базе силикона;
• При необходимости можно комбинировать несколько переходников - они совместимы по типу крепления и форме.
