Переходник упрощённый горизонтальный на 100 мм Н80 | PR16.1049 Промрукав Строитель

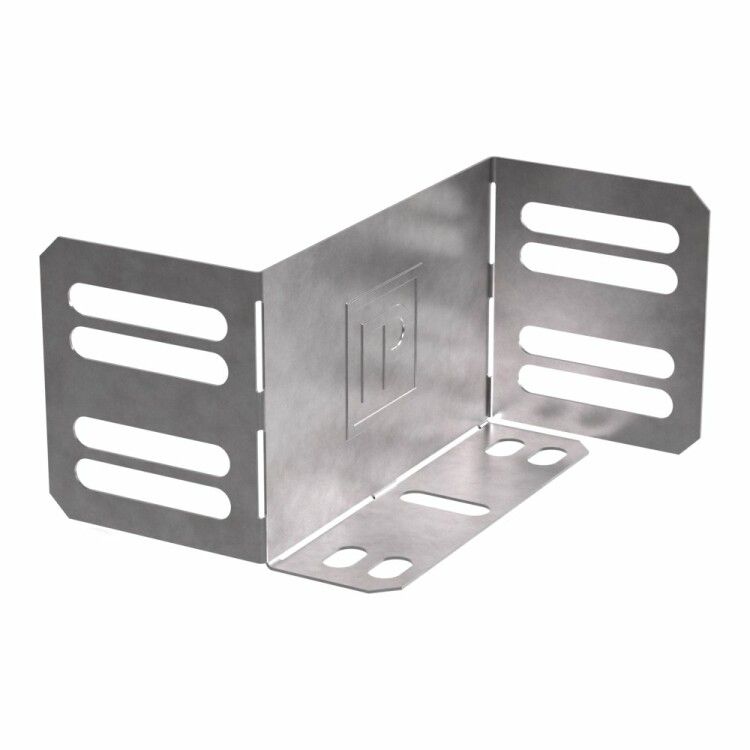

Переходник-редуктор для кабельного лотка листового 100мм/100мм, высота лотка 80мм от бренда ПРОМРУКАВ (артикул pr16.1049) предназначен для соединения двух кабельных лотков одинакового размера при изменении их взаимного положения - например, при переходе от горизонтального к вертикальному участку трассы. Изделие выполнено из оцинкованной стали с долговечным защитным слоем.

Назначение и область применения

Переходник-редуктор для кабельного лотка листового 100мм/100мм, высота лотка 80мм используется там, где необходимо сохранить целостность кабельной трассы при изменении направления или расположения лотков без перепада уровня. Подходит для систем прокладки силовых и управляющих кабелей в промышленных помещениях, на производствах, в распределительных пунктах. Применяется в сочетании с листовыми кабельными лотками того же размера и высоты.

Технические характеристики

• Размер входного и выходного отверстия: 100 мм × 100 мм
• Высота лотка: 80 мм
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и повышенной влажности

Совместимость и монтаж

Переходник-редуктор для кабельного лотка листового 100мм/100мм, высота лотка 80мм совместим только с лотками такого же габарита - 100×100 мм и высотой 80 мм. Монтируется путём фиксации болтами или заклёпками к кромкам лотков. Для герметичности стыков рекомендуется использовать уплотнители, если система требует защиты от пыли и влаги. Направление установки - любое: горизонтальное, вертикальное, угловое.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в условиях промышленного использования. Цинковое покрытие по методу Сендзимира обеспечивает антикоррозийную стойкость, снижает риск возникновения точечной коррозии. Климатическое исполнение УХЛ2 позволяет применять переходник в неотапливаемых зданиях, на открытых площадках и в помещениях с колебаниями температуры и влажности.

Преимущества

• Цинкование до формования - гарантирует равномерное и прочное покрытие даже на внутренних поверхностях и кромках
• Не требует дополнительной окраски или антикоррозийной обработки после монтажа
• Высокая механическая жесткость за счёт толщины стали
• Поддерживает длительный срок службы в агрессивных средах - химически активных, влажных, с частыми перепадами температур

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду или воздействия морской воды
• Не подходит для лотков другого размера - нельзя адаптировать к 50 мм, 150 мм или лоткам с другой высотой
• Не является элементом компенсации теплового расширения - при длинных трассах требуется отдельная компенсационная муфта
• Не рассчитана на нагрузки свыше массы заполненного лотка - не используйте как опору или кронштейн

Примеры использования

• Соединение горизонтального и вертикального участка кабельной трассы в цехе с оборудованием
• Переход между двумя ярусами лотков в распределительном щите
• Обход препятствий (башмаки труб, рамы станков) при прокладке кабелей в производственных зонах
• Замена повреждённого участка лотка в старой системе при сохранении исходных габаритов

Практические советы

• Проверьте посадочные размеры лотков перед заказом - даже небольшая разница в толщине стенки может затруднить сборку
• При монтаже в местах с высокой вибрацией дополнительно закрепите переходник антивибрационными прокладками
• Для удобства прокладки кабеля внутри переходника можно временно снять одну сторону крепления - это не нарушает герметичность
• При использовании в сырых помещениях проверяйте состояние цинкового слоя ежегодно - при появлении белого налета (цвета “белой ржавчины”) не требуется замена, это нормальный процесс пассивации
