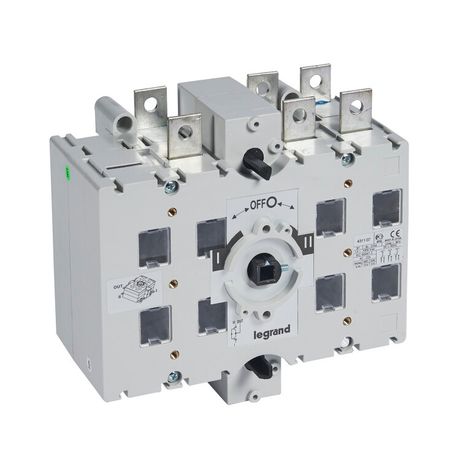

Перекидной выключатель-разъединитель DCX-M - 315 А типоразмер 3 3П винтовые зажимы | 431107 Legrand

Перекидной выключатель-разъединитель Legrand CCF 315 А, типоразмер 3, 3П, с винтовыми зажимами предназначен для безопасного отключения и переключения трёхфазных цепей в промышленных распределительных щитах. Устройство сочетает функции коммутации и изоляции, обеспечивает надёжную работу при высоких нагрузках и соответствует требованиям ГОСТ Р 50030.3-99.

Назначение и область применения

Перекидной выключатель-разъединитель Legrand CCF 315 А используется для ручного отключения электрооборудования перед обслуживанием, ремонтом или аварийным отключением. Подходит для промышленных систем с напряжением до 690 В, где требуется физическая изоляция цепи - например, на станках, насосах, конвейерах, вентиляционных установках. Благодаря реверсивному исполнению позволяет переключать питание между двумя источниками, что полезно в системах резервирования.

Технические характеристики

• Номинальный ток: 315 А - способен длительно проводить ток такой величины без перегрева;
• Напряжение: 400–690 В переменного тока - работает в сетях среднего и высокого напряжения;
• Кратковременно выдерживаемый ток: 8 кА - выдерживает короткое замыкание без разрушения;
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Номинальная мощность при 400 В: 100 кВт - рассчитан на нагрузки до этого значения;
• Тип управления: поворотная рукоятка - удобна для ручного оперирования;
• Тип присоединения: болтовое - требует подвода кабеля через гильзы и затяжки;
• Степень защиты IP2X - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды;
• Конструкция: встраиваемое стационарное устройство - устанавливается внутрь шкафа;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая холодные и влажные условия;
• Количество контактов: 2 НО / 2 НЗ - два нормально открытых и два нормально закрытых вспомогательных контакта для сигнализации состояния;
• Способ монтажа: на монтажную плату - крепится к металлической пластине внутри щита;
• Серия: DCX-M - часть компактной линейки устройств Legrand для промышленных щитов.

Совместимость и монтаж

Perекидной выключатель-разъединитель Legrand CCF 315 А совместим с распределительными щитами, имеющими место под установку устройства типа 3. Монтаж выполняется на монтажную плиту с помощью крепёжных отверстий. Для подключения главной цепи используются винтовые зажимы - необходимо подготовить кабель с оголёнными жилами и плотно затянуть болты моментом, указанным в руководстве. Вспомогательные контакты (2НО/2НЗ) позволяют подключить сигнальные цепи - например, лампы индикации положения или сигналы в систему автоматизации. Компактная версия снижает потребность в пространстве внутри шкафа.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-99 (эквивалент МЭК 60947-3), который регламентирует требования к выключателям-разъединителям. Конструкция исключает случайное включение при открытом корпусе - благодаря механической блокировке и изоляции. IP2X гарантирует защиту от прикосновений к токоведущим частям, однако не предназначено для работы во влажных или запылённых условиях вне шкафа. Цвет рукоятки - чёрный - соответствует стандарту цветовой маркировки для отключающих устройств.

Преимущества

• Реверсивное исполнение - возможность переключения между двумя источниками питания без внешних переключателей;
• Высокая коммутационная стойкость - выдерживает 8 кА КЗ, что важно для промышленных сетей;
• Наличие вспомогательных контактов - позволяет интегрировать устройство в системы контроля и автоматики;
• Компактность - занимает мало места в щите, особенно актуально при ограниченном пространстве;
• Надёжные винтовые зажимы - обеспечивают прочное и долговечное соединение даже при больших токах;
• Совместимость с сериями Legrand DCX-M - легко заменяется другими устройствами этой же линейки.

Ограничения применения

• Не предназначен для частого включения/выключения - не является аппаратом для нагрузочного коммутирования, только для изоляции;
• Степень защиты IP2X - нельзя использовать вне закрытого щита, так как нет защиты от пыли и брызг;
• Требуется ручное управление - не подходит для автоматических систем без внешней логики;
• Не имеет дугогасительной камеры - не применяется для отключения токов нагрузки под напряжением, только после отключения автомата;
• Климатическое исполнение УХЛ4 - не рекомендовано для установки на улице или в неотапливаемых помещениях с температурой ниже -25 C.

Примеры использования

• Отключение двигателя насоса перед техобслуживанием в водоканале;
• Переключение питания конвейера с основного на резервный источник в пищевой промышленности;
• Разъединение цепи нагревателя в термической печи для безопасности работников;
• Интеграция в щит управления станком с возможностью индикации положения через вспомогательные контакты.

Практические советы

• Перед монтажом проверьте посадочные размеры - типоразмер 3 требует точного соответствия отверстий в монтажной плите;
• При подключении используйте кабель с сечением, соответствующим 315 А - обычно 70–95 мм2 медный;
• Обязательно затягивайте винтовые зажимы с соблюдением момента - слабый контакт вызывает перегрев;
• Вспомогательные контакты (2НО/2НЗ) можно использовать для подключения светового индикатора “включено” или сигнала в PLC;
• Не используйте этот выключатель как замену автоматическому выключателю - он не защищает от перегрузок и КЗ, только изолирует цепь;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может увеличить переходное сопротивление.
