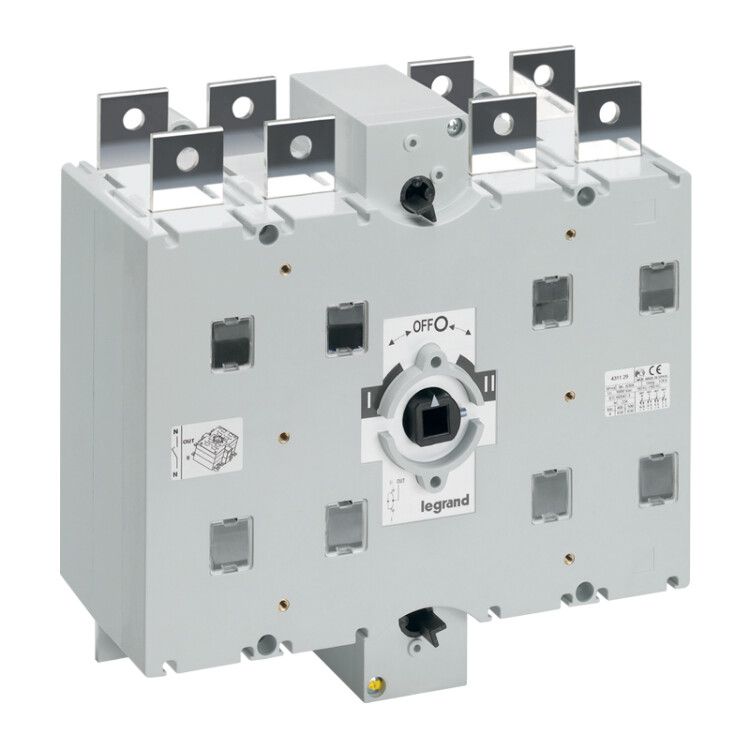

Перекидной выключатель-разъединитель DCX-M - 630 А типоразмер 4 3П+Н винтовые зажимы | 431129 Legrand

Выключатель-разъединитель реверсивный 3П+Н 630А с винтовыми зажимами DCX-M, CCF от Legrand предназначен для безопасного отключения и переключения трёх фаз с нулём в промышленных сетях постоянного и переменного тока до 1000 В. Устройство обеспечивает механическую изоляцию цепи и позволяет менять направление тока - идеально для систем, требующих реверса двигателя.

Назначение и область применения

Выключатель-разъединитель реверсивный 3П+Н 630А с винтовыми зажимами DCX-M, CCF используется для ручного отключения и переключения нагрузки в промышленных электроустановках. Подходит для управления двигателями, конвейерами, насосами и другим оборудованием, где требуется изменение направления вращения. Применяется в распределительных щитах на заводах, в цехах и на объектах с высокой степенью автоматизации.

Технические характеристики

• Количество полюсов: 4 (3 фазы + ноль)
• Номинальный ток: 630 А
• Номинальное напряжение: 400–1000 В
• Условный ток короткого замыкания: 20 кА
• Номинальная мощность: 250 кВт
• Тип присоединения: болтовое соединение (винтовые зажимы)
• Степень защиты: IP2X (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью)
• Количество вспомогательных контактов: 2 НР (нормально разомкнутых) + 2 НЗ (нормально замкнутых)
• Способ монтажа: на монтажную плату
• Конструкция: встраиваемое стационарное устройство
• Рукоятка: отсутствует - управление через внешний механизм или рычаг
• Соответствие стандарту: ГОСТ Р 50030.3-99 (МЭК 60947-3-99)

Совместимость и монтаж

Выключатель-разъединитель реверсивный 3П+Н 630А с винтовыми зажимами DCX-M, CCF монтируется на специализированную монтажную плату внутри распределительного щита. Благодаря компактному исполнению занимает мало места. Для подключения используются болты - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Отсутствие рукоятки требует установки внешнего привода или механизма ручного переключения. Клеммы рассчитаны на провода сечением до 185 мм2 - проверьте соответствие перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947-3-99), что гарантирует надёжность коммутации и изоляции. Степень защиты IP2X предотвращает случайный контакт с токоведущими частями, но не защищает от попадания пыли или влаги - поэтому устройство обязательно устанавливается в закрытый щит. Комплектация двумя НР и двумя НЗ контактами позволяет использовать сигналы для блокировок, сигнализации или управления другими устройствами.

Преимущества

• Реверсивное исполнение позволяет легко менять направление тока без дополнительных переключателей
• Высокий ток короткого замыкания (20 кА) обеспечивает надёжность даже в условиях аварийных режимов
• Компактная форма снижает потребность в месте в шкафу
• Болтовое соединение даёт прочный и долговечный контакт, особенно важный при больших токах
• Встроенные вспомогательные контакты упрощают интеграцию в системы автоматики

Ограничения применения

• Не предназначена для частого включения/выключения - только для редкого отключения и переключения
• IP2X не допускает использование вне закрытых щитов - нельзя устанавливать на открытых площадках
• Отсутствие рукоятки требует дополнительного оборудования для ручного управления
• Не рекомендуется для применений с частыми операциями переключения - риск износа контактов
• Напряжение выше 1000 В недопустимо - превышение может вызвать пробой изоляции

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление крупным насосом в системе водоснабжения
• Переключение направления движения лифта или эскалатора
• Обеспечение безопасности при обслуживании станков - полное отключение питания

Практические советы

• При монтаже используйте только подходящие по сечению провода - не более 185 мм2
• Проверьте совпадение фаз и нуля перед первым включением - неверное подключение повредит оборудование
• Убедитесь, что внешний привод для переключения имеет достаточную силу и жесткую фиксацию
• Регулярно осматривайте винтовые зажимы - признаки нагрева или окисления требуют немедленного обслуживания
• Для работы в условиях повышенной влажности (УХЛ4) контролируйте герметичность щита - внутренняя конденсация опасна
• Выключатель-разъединитель реверсивный 3П+Н 630А с винтовыми зажимами DCX-M, CCF - не заменяет автоматический выключатель; всегда применяйте в паре с защитными устройствами
