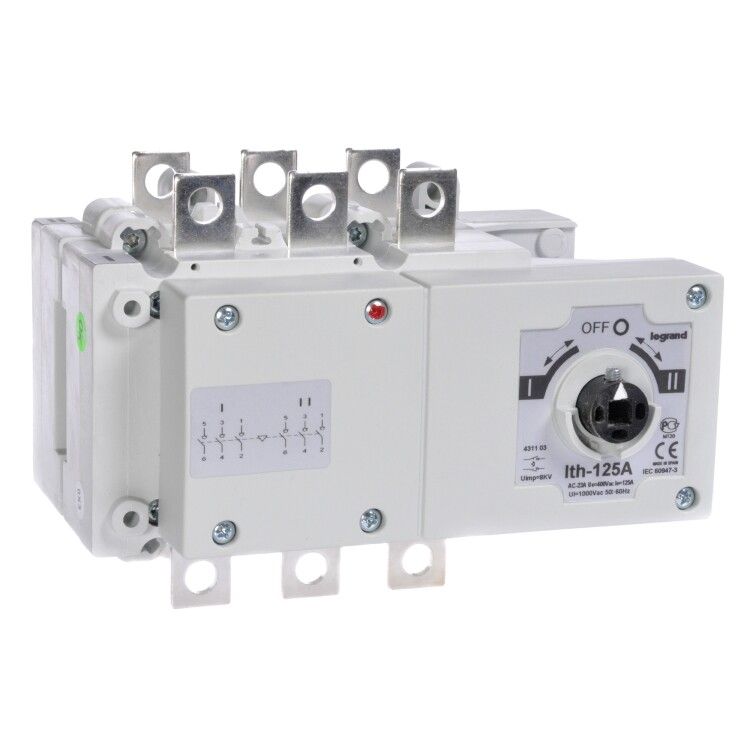

Перекидной выключатель-разъединитель DCX-M - 125 А типоразмер 2 3П плоские выводы | 431103 Legrand

Рубильник реверсивный 125A 3-полюсный Legrand Euro 431103 предназначен для безопасного коммутации и отключения трёхфазных цепей с возможностью переключения направления тока. Устройство применяется в профессиональных распределительных системах, где требуется ручное управление питанием и реверс двигателя.

Назначение и область применения

Рубильник реверсивный 125A 3-полюсный используется как главный, сервисный или выключатель-разъединитель в промышленных электроустановках. Его основная задача — обеспечить механическое отключение питания для обслуживания, ремонта или изменения направления вращения электродвигателей. Подходит для установки в распределительные щиты на объектах с высокой нагрузкой: станки, конвейеры, насосные системы, компрессоры.

Технические характеристики

• Номинальный ток: 125 А — способен длительно работать с током до этого значения без перегрева
• Напряжение: 400–1000 В переменного тока — совместим с большинством промышленных сетей
• Номинальная мощность при 400 В: 69,2 кВт — позволяет управлять двигателями средней и большой мощности
• Условный ток короткого замыкания: 13 кА — выдерживает кратковременные аварийные токи без разрушения
• Количество полюсов: 3 — контролирует все три фазы одновременно
• Количество контактов: 4 — включает два рабочих положения (вперёд/назад) и один нейтральный (выключен)
• Степень защиты IP2X — предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Тип управления: поворотная рукоятка — удобна для ручного переключения, имеет четкие фиксированные позиции
• Цвет рукоятки: черный — контрастный, легко различим в условиях плохого освещения
• Способ монтажа: на монтажную плату — требует жесткой фиксации внутри шкафа
• Гарантия: 24 месяца

Совместимость и монтаж

Рубильник реверсивный 125A 3-полюсный Legrand Euro 431103 устанавливается на DIN-рейку или монтажную плиту в распределительном щите. Присоединение проводов осуществляется болтовым зажимом — требует точного момента затяжки. Для правильной работы необходимо соблюдать посадочные габариты устройства. Компактная версия позволяет экономить место в плотных щитах. Монтаж допускается только в сухих помещениях из-за низкой степени защиты IP2X.

Безопасность и стандарты

Изделие соответствует требованиям к выключателям-разъединителям для промышленного использования. Конструкция исключает случайное включение при открытых дверях щита благодаря механизму блокировки. Наличие нейтрального положения гарантирует полное отключение всех фаз перед обслуживанием. Соответствие стандартам IEC 60947-3 подтверждает надежность в условиях повышенных нагрузок.

Преимущества

• Реверсивное исполнение — позволяет менять направление вращения двигателя без внешних переключателей
• Жесткая конструкция — обеспечивает долговечность даже при частых операциях включения/отключения
• Чёткая фиксация рукоятки — снижает риск неверного положения при вибрациях
• Совместимость с сериями Legrand DCX-M — можно использовать в комплексных решениях с другими аппаратами этой линейки
• Компактность — занимает мало места в щите при сохранении высокой пропускной способности

Ограничения применения

• Не предназначен для установки во влажных, пыльных или наружных условиях — степень защиты IP2X недостаточна
• Не подходит для автоматического управления — требует ручного воздействия
• Не имеет встроенной защиты от перегрузки или КЗ — должен использоваться в паре с автоматическими выключателями или предохранителями
• Требует свободного доступа к рукоятке — нельзя закрывать дверью щита, если она перекрывает механизм

Примеры использования

• Переключение направления вращения ленточного конвейера в пищевой промышленности
• Отключение питания трехфазного станка перед техобслуживанием
• Ручное управление насосной группой в системе водоснабжения
• Сервисный выключатель в распределительном щите производственного цеха

Практические советы

• При монтаже проверьте соответствие сечения кабеля и номинала автомата — для 125 А рекомендуются медные провода минимум 25 мм²
• Обязательно используйте рубильник реверсивный 125A 3-полюсный Legrand Euro 431103 только после отключения питания и с применением блокираторов LOTO
• Не забудьте про заземление корпуса щита — хотя сам рубильник не требует заземления, система должна быть защищена
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации — окисление может вызвать нагрев
• Выбирайте модель с учетом глубины щита — встраиваемое стационарное исполнение требует минимального зазора 80 мм сзади
