Переключатель кулачковый OptiSwitch 4G25-53-PK-R114 25А 690В КЭАЗ 138280

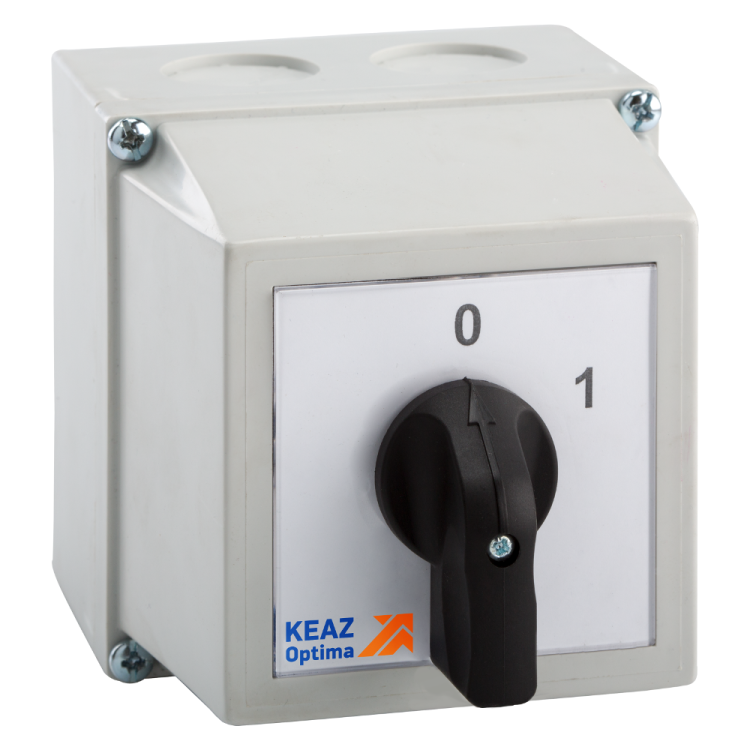

Переключатель кулачковый 4G25-53-PK-R114 от КЭАЗ - компактное устройство с поворотной рукояткой и трёхпозиционным управлением, предназначенное для коммутации цепей переменного и постоянного тока в распределительных щитах. Модель из серии OptiSwitch 4G обеспечивает надёжную работу в условиях повышенной запылённости благодаря защищённому корпусу IP65.

Назначение и область применения

Переключатель кулачковый 4G25-53-PK-R114 используется для ручного управления электрическими цепями: включения, выключения, переключения режимов работы оборудования. Подходит для систем автоматизации, станков, конвейеров, насосных установок и других промышленных объектов, где требуется механический контроль над питанием нагрузки. Устройство устанавливается в распределительные щиты и работает в закрытом исполнении, что исключает случайное воздействие на элементы управления.

Технические характеристики

• Номинальный ток: 25 А - способен работать с нагрузками до этого значения без перегрева;
• Максимальное рабочее напряжение: 690 В - подходит для сетей промышленного уровня, включая трёхфазные системы;
• Количество полюсов: 3 - контролирует три фазы одновременно;
• Количество положений: 3 - позволяет выбирать между двумя активными состояниями и нейтральной позицией «0»;
• Контакты: 6 нормально замкнутых (НО), 0 нормально открытых (НЗ) - все контакты замыкаются при переводе рукоятки в рабочие положения;
• Род тока: AC/DC - совместим с переменным и постоянным током;
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления;
• Способ монтажа: монтажная плата - крепится через отверстия на плате, не требует DIN-рейки;
• Размер передней панели: 100×100 мм - соответствует стандартным габаритам для встраивания в панели;
• Максимальное сечение кабеля: 6 мм2 - допускает подключение медных проводов до указанного сечения;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%;
• Конструкция: устройство наружного монтажа - корпус выступает за поверхность панели, доступ к рукоятке свободный;
• С нейтральным 0-положением: да - рукоятка имеет центральное безопасное положение «выкл»;
• Комплектное устройство в корпусе: да - всё оборудование собрано в одном герметичном корпусе;
• Нормативный документ: ТУ3424-068-05758109-2012 - сертифицирован по российскому техническому регламенту.

Совместимость и монтаж

Переключатель кулачковый 4G25-53-PK-R114 монтируется на монтажную плиту с помощью четырёх отверстий по углам. Для установки необходимо просверлить отверстия диаметром 6–7 мм в панели толщиной до 5 мм. Габариты 100×100 мм позволяют легко встроить его в шкафы с аналогичными проёмами. Подключение осуществляется через винтовые зажимы - рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Устройство не требует внешнего питания и не содержит электронных компонентов, поэтому не нуждается в настройке после установки.

Безопасность и стандарты

Защита IP65 гарантирует безопасную эксплуатацию в помещениях с высокой запылённостью, сыростью или возможностью брызг воды. Наличие нейтрального положения «0» предотвращает случайное включение при обслуживании. Конструкция выполнена в соответствии с требованиями ТУ3424-068-05758109-2012, что подтверждает соответствие российским стандартам безопасности для промышленного оборудования. Устройство не предназначено для частого оперативного переключения - максимальная частота не указана, но рекомендуется не более 10–15 циклов в час для продления срока службы контактов.

Преимущества

• Герметичный корпус IP65 снижает риск отказа в сложных условиях;
• Трёхпозиционная система с нулевой точкой повышает безопасность при техобслуживании;
• Винтовое подключение удобно для быстрого монтажа и ремонта;
• Совместимость с AC/DC делает модель универсальной для различных типов цепей;
• Компактный размер и готовый корпус экономят место в щите и ускоряют сборку;
• Произведён на КЭАЗ - известный российский производитель с проверенной долговечностью изделий.

Ограничения применения

• Не предназначен для частого переключения (более 15 циклов в час) - это снизит срок службы контактов;
• Отсутствуют нормально открытые контакты - нельзя применять там, где требуется размыкание цепи до включения;
• Монтаж только на монтажную плату - не поддерживает установку на DIN-рейку;
• Не рассчитан на экстремальные температуры ниже −25C или выше +40C;
• Не следует использовать в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам.

Примеры использования

• Переключение режимов работы станка: «работа / останов / ручной тест»;
• Выбор источника питания: основной / резервный / выключен;
• Управление насосной группой: один насос / два насоса / останов;
• Локальный контроль пускателя в распределительном щите вместо кнопочных постов;
• Обеспечение безопасного отключения при плановом обслуживании оборудования.

Практические советы

• При подключении используйте провода сечением не более 6 мм2 - большие жилы не войдут в зажимы;
• Перед первым включением проверьте, чтобы рукоятка находилась в положении «0» - это исключит внезапный запуск;
• Для длительной эксплуатации периодически осматривайте контактные группы на наличие нагара или окисления;
• Если требуется установка в щит с DIN-рейкой - используйте переходную рамку или выберите другую модель;
• При работе в условиях вибраций дополнительно закрепите корпус клеем или контргайками - хотя конструкция прочна, вибрации со временем могут ослабить крепление.
