Переключатель кулачковый OptiSwitch 4G25 10 PK R114 КЭАЗ 138278

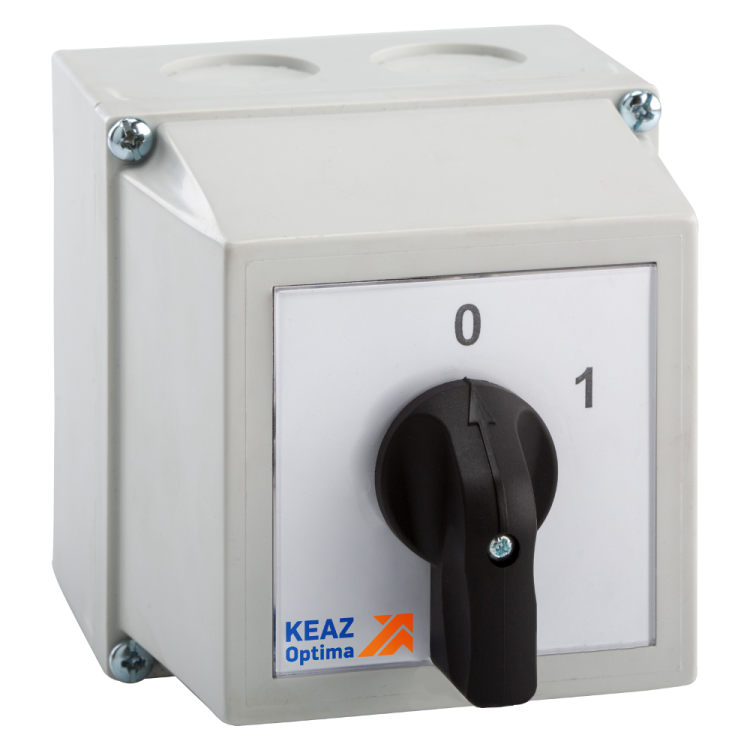

Переключатель кулачковый 4G25-10-PK-R114 от КЭАЗ Optima - это закрытый трёхполюсный коммутационный аппарат с двумя положениями рукоятки и нейтральным центром, предназначенный для ручного управления цепями переменного и постоянного тока до 690 В и 25 А. Устройство выполнено в герметичном корпусе IP65, подходит для установки в распределительные щиты и монтируется на монтажную плату.

Назначение и область применения

Переключатель кулачковый 4G25-10-PK-R114 используется для ручного включения, выключения и переключения электрических цепей. Подходит для управления двигателями, нагревательными элементами, светильниками и другими нагрузками, требующими простой коммутации. Часто применяется в системах автоматизации, на станках, конвейерах, в промышленной электронике и энергообъектах. Благодаря наличию нейтрального положения позволяет безопасно отключить цепь без аварийного отключения питания.

Технические характеристики

• Номинальный ток: 25 А
• Максимальное рабочее напряжение: 690 В (переменный и постоянный ток)
• Число полюсов: 3
• Число положений рукоятки: 2 (с нейтральным центром)
• Количество нормально открытых (НО) контактов: 3
• Количество нормально замкнутых (НЗ) контактов: 0
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 6 мм2
• Степень защиты: IP65 (защита от пыли и струй воды)
• Климатическое исполнение: У2 (для умеренного климата, температурный диапазон –25…+40 C)
• Габариты передней панели: 100×100 мм
• Способ монтажа: на монтажную плату
• Конструкция: устройство наружного монтажа в собственном корпусе
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G25-10-PK-R114 предназначен для установки на монтажную плату внутри распределительного щита. Размер передней панели 100×100 мм соответствует стандартным отверстиям для панельных приборов. Для монтажа требуется просверлить отверстие по габаритам и зафиксировать устройство болтами через крепёжные отверстия в корпусе. Винтовые зажимы позволяют подключать одножильные и многожильные провода сечением до 6 мм2 - предварительно зачищенные и, при необходимости, оснащённые наконечниками. Устройство совместимо со всеми типами шин и клеммных колодок, используемых в промышленных щитах.

Безопасность и стандарты

Изделие имеет степень защиты IP65 - обеспечивает надёжную защиту от попадания пыли и водяных струй, что делает его пригодным для работы в условиях повышенной запылённости или влажности. Конструкция исключает случайное прикосновение к токоведущим частям при установленной рукоятке. Соответствует требованиям ТУ3424-068-05758109-2012. Применение в сетях выше 690 В или при токе свыше 25 А недопустимо - возможен выход из строя контактов и повреждение изоляции.

Преимущества

• Наличие нейтрального положения - позволяет полностью отключить цепь без риска самовозврата рукоятки
• Защита IP65 - работает в сложных условиях без дополнительного кожуха
• Жесткий металлический корпус - устойчив к механическим воздействиям
• Простая и проверенная конструкция - высокая надёжность и долгий срок службы
• Совместимость с промышленными щитами - легко интегрируется в существующую систему

Ограничения применения

• Не предназначен для частого включения/выключения - не рассчитан на работу в режиме частого коммутирования (например, как контактор)
• Отсутствие НЗ контактов - нельзя использовать для обратной связи или блокировочных цепей
• Не рекомендуется для установки вне помещений без дополнительной защиты от прямого солнечного излучения и атмосферных осадков
• Максимальное сечение кабеля - 6 мм2; более толстые провода не поместятся в зажимы
• Не поддерживает автоматическое управление - только ручное переключение

Примеры использования

• Ручное переключение направления вращения трёхфазного двигателя (через изменение порядка фаз)
• Выбор режима работы оборудования: «рабочий» / «останов» / «отключение»
• Аварийное отключение насосной группы в водопроводной системе
• Управление группой нагревателей в термокамере
• Локальный контроль питания в ремонтной зоне

Практические советы

• При монтаже в щите учтите свободное пространство вокруг устройства - необходимо минимум 50 мм для удобного доступа к рукоятке
• Используйте наконечники на многожильных проводах - это повысит контактную надёжность и продлит срок службы зажимов
• Проверьте соответствие напряжения сети максимальному значению 690 В - особенно при работе с высоковольтными источниками
• Не затягивайте винты слишком сильно - это может повредить пластиковую изоляцию зажимов
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже –25 C - иначе возможно снижение эластичности материалов
• Переключатель кулачковый 4G25-10-PK-R114 не требует обслуживания, но периодически проверяйте состояние контактов и целостность корпуса
