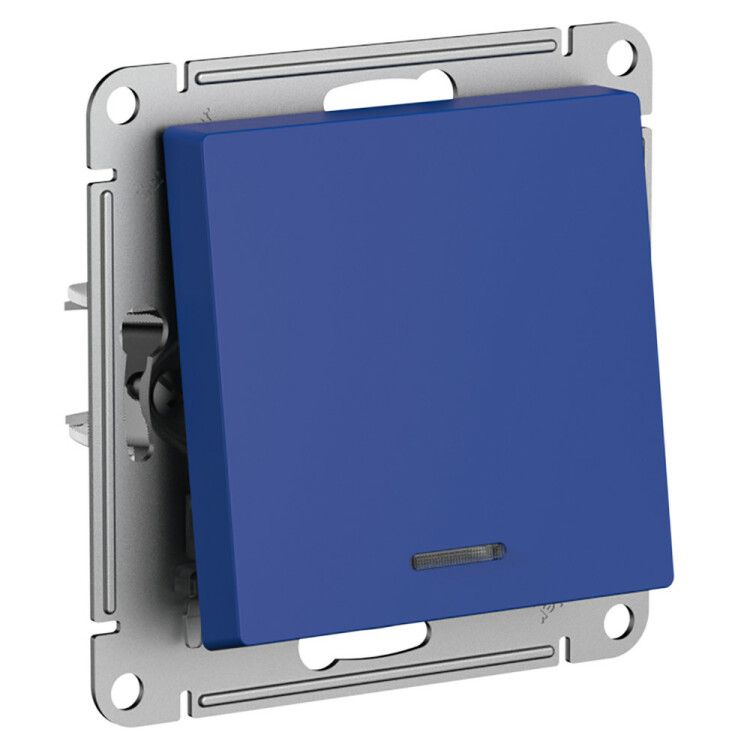

Переключатель 1-кл. AtlasDesign (сх. 6а) 10AX с подсветкой механизм аквамарин SE ATN001163 APC

Переключатель 1-клавишный с подсветкой, схема 6а, 10АХ, механизм, цвет аквамарин, серия SE от Systeme Electric (артикул atn001163) - это надёжный выключатель с LED-индикацией для управления освещением в жилых и офисных помещениях. Механизм совместим со стандартными монтажными коробками и отличается устойчивостью к механическим воздействиям.

Назначение и область применения

Переключатель 1-клавишный с подсветкой, схема 6а, 10АХ, механизм, цвет аквамарин, серия SE предназначен для коммутации одиночных нагрузок до 10 А в бытовых и административных сетях 250 В. Подходит для управления одной группой светильников - например, в спальне, коридоре или туалете. Подсветка позволяет легко найти выключатель в темноте. Примечание: хотя в описании указано «управление с двух точек», сам по себе этот механизм не обеспечивает проходную функцию; для этого требуется парный переключатель с двумя клавишами или специальная схема.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество клавиш: 1
• Тип управления: клавишный
• Подсветка: LED, синий цвет, заменяемый модуль
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Габариты: 71×71×40 мм
• Материал корпуса: ABS-пластик, безгалогенный
• Покрытие: необработанная матовая поверхность
• Способ монтажа: скрытый, в монтажную коробку
• Крепление: винтовое зажимное
• Комплектация: механизм + защитная крышка
• Тип серии: рамочная (совместима с рамками серии AtlasDesign)

Совместимость и монтаж

Механизм переключателя 1-клавишный с подсветкой, схема 6а, 10АХ, механизм, цвет аквамарин, серия SE рассчитан на установку в стандартные глубокие монтажные коробки с посадочным отверстием 68–72 мм. Для монтажа используйте винты, входящие в комплект - они фиксируются через усиленные лапки, что снижает риск провала механизма. Крышку можно снять без инструментов - для замены подсветки или обслуживания. Совместим с лицевыми рамками серии AtlasDesign, в том числе с декоративными покрытиями. Не устанавливайте в сырых помещениях - степень защиты IP20 исключает использование в ванной, на балконе или вне помещений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электропроводки. Отсутствие галогенов в материале снижает токсичность при нагреве. Номинальный ток 10 А и напряжение 250 В обеспечивают безопасную работу с типовыми лампами и светодиодными светильниками. Сертификация соответствует европейским нормам IEC 60669-1. Не применяйте для управления мощностью выше 2,5 кВт (например, обогреватели, насосы).

Преимущества

• Заменяемая LED-подсветка - не требует замены всего механизма при выходе из строя
• Усиленные монтажные лапки повышают устойчивость в коробке, особенно при частом использовании
• ABS-пластик устойчив к царапинам и выгоранию от UV-излучения - сохраняет внешний вид даже при длительном использовании
• Цвет аквамарин - уникальный вариант для дизайнерских интерьеров, не встречается в массовой продукции
• Совместимость с системой AtlasDesign - позволяет собирать единый стиль с другими элементами серии

Ограничения применения

• Не предназначена для влажных зон - IP20 не защищает от брызг и пара
• Не работает как проходной выключатель - для управления светом с двух мест нужна другая схема и второй аналогичный выключатель
• Не поддерживает управление через умные системы - только ручное включение/выключение
• Не рекомендован для нагрузок с высокими импульсами тока (например, стартеры двигателей)
• Цвет аквамарин доступен только в рамках серии AtlasDesign - при ремонте важно подбирать именно эту серию

Примеры использования

• Выключатель света в спальне - удобно включить ночью, не вставая
• Освещение в коридоре квартиры - сочетается с другими элементами серии AtlasDesign
• Управление точечными светильниками в зале - при условии суммарной мощности ≤ 2,5 кВт
• Офисные помещения с дизайном в мягких тонах - цвет аквамарин создаёт гармоничный контраст

Практические советы

• При монтаже проверьте глубину коробки - механизм имеет толщину 40 мм, недостаточно глубокая коробка вызовет выпирание крышки
• Для замены подсветки открутите крышку, извлеките старую LED-плату и вставьте новую - не требуется менять весь механизм
• Если планируете использовать в паре с другим выключателем для управления с двух мест - выберите модель с двумя клавишами и правильной схемой (трёхпозиционный переключатель)
• Не используйте с люминесцентными лампами с ЭПРА - возможны помехи и мерцание
• При заказе запасных частей указывайте артикул atn001163 и серию SE AtlasDesign - другие серии не подходят по форме и креплению
