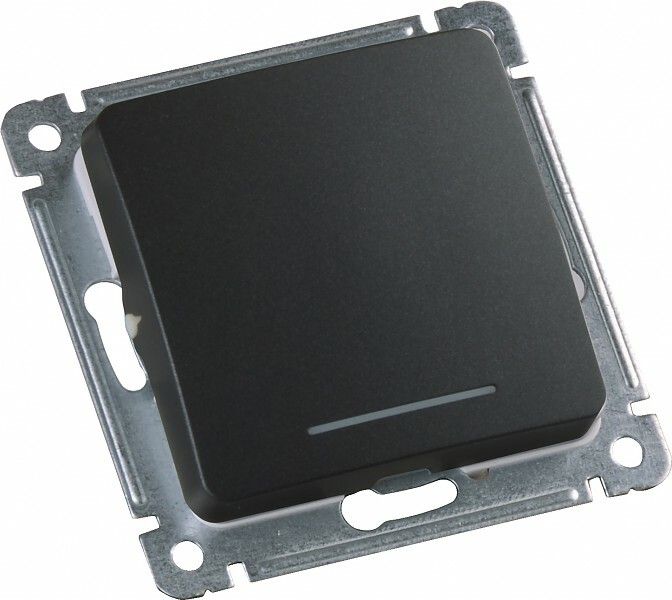

Переключатель скрытой установки, одноклавишный, с индикацией, механизм, цвет черный | ВС10-462-08 HEGEL

Переключатель скрытой установки одноклавишный с индикацией, механизм, черный от бренда HEGEL (артикул вс10-462-08) предназначен для управления освещением с двух и более точек. Механизм совмещает функциональность проходного переключателя с визуальной индикацией состояния цепи - удобно для быстрого определения, включен ли свет.

Назначение и область применения

Этот переключатель используется в проходных схемах освещения, где требуется управлять одной лампой или группой светильников из нескольких мест. Например: включение света у входа в квартиру, а выключение - у выхода из коридора; управление светом в длинном коридоре, на лестнице или в спальне с двух сторон кровати.

Подходит для жилых домов, офисов, общественных зданий. Устанавливается в распределительных коробках и подрозетниках со скрытым монтажом. Не предназначен для частого коммутирования мощных нагрузок - только для осветительной сети до 10 А.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычных светодиодных и энергосберегающих ламп, не рекомендовано подключать нагревательные приборы или мощную технику;
• Номинальное напряжение: 230 В - соответствует сетям в России и странах СНГ;
• Количество полюсов: 1 - переключает одну фазу, ноль и земля подводятся отдельно;
• Схема подключения: переключатель на два направления - работает в паре с другим аналогичным устройством для реализации проходной схемы;
• Индикация: да - светодиод подсвечивает положение клавиши, показывает, что цепь замкнута (свет горит);
• Максимальное сечение кабеля: 1,5 мм2 - позволяет использовать медные провода стандартного сечения для освещения;
• Материал корпуса: пластик, без галогенов - безопасен при возгорании, не выделяет токсичных веществ;
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли - применяется только внутри помещений;
• Цвет и отделка: чёрный, глянцевая поверхность - сочетается с современной интерьерной фурнитурой;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с температурой от −25C до +40C и умеренной влажностью;
• Нормативный документ: ТУ 3464-001-07620177-2013 - сертифицирован по российским техническим условиям.

Совместимость и монтаж

Механизм совместим с любыми стандартными подрозетниками глубиной 40–50 мм. Крепится винтовым способом - использует стандартные болты M3. Подключение осуществляется через винтовые клеммы - затяжка должна быть достаточной, чтобы избежать нагрева контакта, но без перегрузки.

Обязательно используйте этот переключатель в паре с таким же устройством (ещё один вс10-462-08) для создания проходной схемы. Для трёхточечного управления потребуется ещё один перекрестный переключатель (не входит в комплект).

Комплектация: механизм с декоративной накладкой. Накладка легко снимается для обслуживания, но не является заменяемой деталью - при повреждении требуется замена всего механизма.

Безопасность и стандарты

Изделие выполнено без галогенов - снижает риск образования ядовитых газов при перегреве или пожаре. Соответствует требованиям ТУ 3464-001-07620177-2013. Степень защиты IP20 гарантирует безопасность при использовании в сухих внутренних помещениях, но не допускает установку в ванных комнатах, на улице или в сырых подвалах.

Преимущества

• Индикация позволяет сразу видеть, включён ли свет - особенно полезна в темноте или при нестандартном расположении выключателя;
• Глянцевая чёрная поверхность маскирует следы пыли и потертостей лучше матовой;
• Простая и надёжная винтовая клемма обеспечивает долговечный контакт без необходимости специальных инструментов;
• Совместим с большинством рамочных систем других производителей благодаря стандартному форм-фактору.

Ограничения применения

• Не подходит для управления нагрузкой выше 10 А - запрещено подключать тепловые приборы, мощные LED-светильники с драйверами, насосы;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в ванных, банях, на балконах, в подъездах без крыши;
• Максимальное сечение кабеля 1,5 мм2 - не поддерживает многожильные провода толще 2,5 мм2, даже если они имеют меньшую площадь сечения;
• Требует обязательного использования в паре с другим проходным переключателем - сам по себе не создаёт проходную схему.

Примеры использования

• Освещение коридора: один выключатель у входа, второй - у выхода в комнату;
• Спальная комната: включение света у двери, выключение у кровати;
• Лестница между этажами: включение снизу, выключение наверху;
• Зал с двумя входами: управление светом с любой стороны.

Практические советы

• При монтаже проверьте, что кабель имеет сечение не больше 1,5 мм2 - большие провода не войдут в клемму и вызовут перегрев;
• При подключении помните: три провода - фаза L, два переходных (L1/L2), ноль и земля идут напрямую к светильнику - не путайте их;
• Индикация работает только при замкнутой цепи - если свет не горит, а индикатор горит - значит, проблема в лампе или проводе после выключателя;
• При замене старого выключателя - отключите питание, так как в проходной схеме фаза может быть на любом из проводов;
• Для долговечности не используйте в условиях постоянной вибрации - например, рядом с крупным оборудованием.
