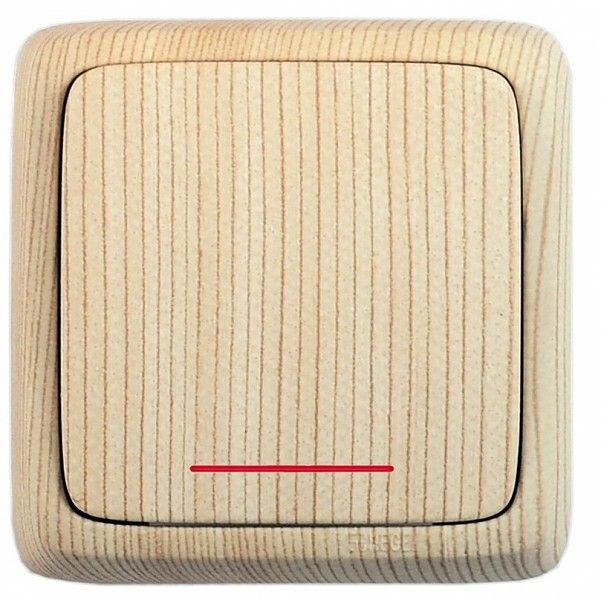

Переключатель одноклавишный наружный с изоляционной пластиной индикацией сосна 16А - ВА16-164-02 HEGEL

Переключатель открытой установки одноклавишный с индикацией и изолирующей пластиной, цвет сосна от бренда HEGEL (арт. ва16-164-02) предназначен для управления освещением с нескольких точек - например, у входа и в конце коридора. Он сочетает функциональность проходной схемы с декоративным дизайном и светодиодной индикацией состояния.

Назначение и область применения

Этот переключатель используется в проходных схемах освещения, где требуется включение и выключение одного из двух или более мест. Подходит для квартир, частных домов, офисов и других бытовых помещений. Например: включили свет у входа - выключили у кровати; включили в холле - выключили на лестнице. Индикация показывает текущее состояние контакта - горит, когда цепь замкнута (свет включен).

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Количество клавиш: одна
• Количество полюсов: 1
• Схема подключения: переключатель на два направления (проходной)
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 1,5 мм2
• Индикация: да, светодиодная подсветка клавиши
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: пластик, без галогенов
• Цвет и отделка: имитация дерева «сосна», глянцевая поверхность
• Тип крепления: винтовое, на стену
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Сертификат соответствия: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Переключатель открытой установки монтируется прямо на стену без необходимости штробления. Крепится двумя винтами через отверстия в корпусе. Для работы в проходной схеме требует парного использования с другим аналогичным переключателем. Обязательно соблюдайте полярность при подключении фазы - провода должны подходить к контактам L1/L2 согласно схеме на корпусе. Максимальное сечение жил - 1,5 мм2, что соответствует нагрузкам обычного освещения. Не используйте многожильные кабели сечением больше указанного - возможен плохой контакт и нагрев.

Безопасность и стандарты

Изделие выполнено из самозагасающего пластика без галогенов - снижена опасность выделения токсичных веществ при перегреве. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не предназначено для влажных помещений (ванная, баня, улица). Глянцевая декоративная отделка легко моется, но царапается при механическом воздействии. Соответствует требованиям ТУ 3464-001-07620177-2013.

Преимущества

• Интегрированная подсветка позволяет видеть положение клавиши в темноте - удобство при ночном использовании
• Дизайн под дерево «сосна» гармонирует с интерьерами в натуральных тонах
• Закрытая изолирующая пластина повышает безопасность при обслуживании
• Простая система винтового соединения - доступна даже новичкам
• Устойчив к перепадам температуры в пределах UHL3 - надёжно работает в холодных комнатах и неотапливаемых помещениях

Ограничения применения

• Не применяется во влажных средах - IP20 не обеспечивает защиту от брызг и пара
• Не совместим с мощными нагрузками выше 16 А - нельзя использовать для теплых полов, мощных обогревателей
• Максимальное сечение кабеля - 1,5 мм2 - не подходит для медных жил большего диаметра
• Не рассчитан на внешнюю установку - не выдерживает UV-лучи, дождь, мороз ниже −25C
• Требуется обязательное использование в паре с таким же переключателем - самостоятельное применение не реализует проходную функцию

Примеры использования

• Освещение длинного коридора - выключатель у входа и у спальной комнаты
• Лестница между этажами - управление светом снизу и сверху
• Спальная комната - включение у двери, выключение у кровати
• Частный дом - управление светом в прихожей и на террасе

Практические советы

• Выбирая место установки, учтите, что переключатель открытой установки выступает над стеной - он не подходит для узких ниш или мест с ограниченным свободным пространством
• При подключении проверьте, чтобы все жилы плотно затянулись в клеммы - слабый контакт вызывает нагрев и выход из строя
• Для долговечности не используйте силовой удар при включении - клавиша имеет механический ресурс около 10 тыс. операций
• Если планируете несколько таких устройств рядом - выбирайте одну партию: цвет «сосна» может немного отличаться между сериями производства
• Проверяйте соответствие модели ва16-164-02 с другими элементами системы - особенно важно, чтобы второй переключатель был такого же типа
