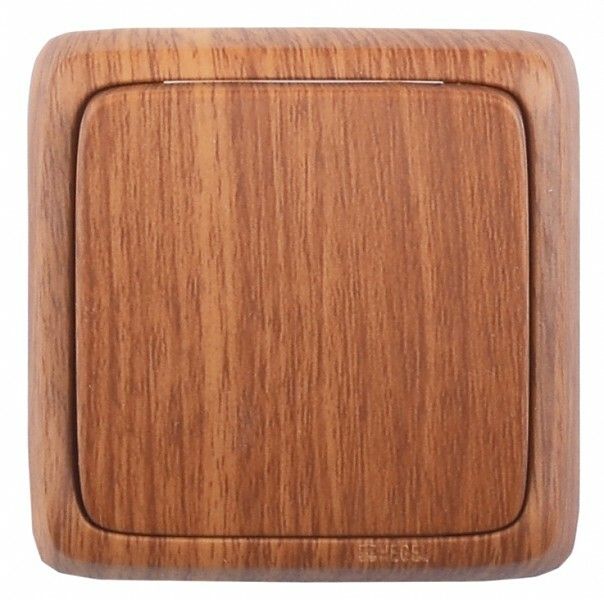

Переключатель одноклавишный наружный с изоляционной пластиной дуб 16А - ВА16-163-05 HEGEL

Переключатель одноклавишный наружный открытой установки с изолирующей пластиной цвет дуб 16А 250В IP20 от бренда HEGEL (артикулы ва16-163-05 и ва 16-163-05) предназначен для управления освещением с двух и более точек - идеально подходит для бытовых помещений с длинными коридорами, лестницами или спальнями.

Назначение и область применения

Этот переключатель используется в проходных схемах освещения, когда необходимо включать и выключать свет с нескольких мест. Например: включаете свет у входа в квартиру, а выключаете его у кровати или в конце коридора. Подходит для жилых домов, квартир, офисов и других объектов с бытовой проводкой. Материал корпуса - пластик с декоративной отделкой под дерево, что позволяет легко интегрировать устройство в интерьеры с натуральной текстурой.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Количество полюсов: 1
• Количество клавиш: 1
• Схема подключения: Переключатель на 2 направления (проходной)
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами >12 мм, но не защищён от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2
• Способ подключения: Винтовые зажимы
• Тип крепления: Винтовое
• Материал: Пластик с глянцевой декоративной отделкой под дуб
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Содержание галогенов: Да - материал содержит галогены, что влияет на требования к утилизации
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Переключатель одноклавишный наружный открытой установки с изолирующей пластиной цвет дуб 16А 250В IP20 монтируется на стену без предварительного штробления. Крепится винтами через отверстия в корпусе. Для работы требуется минимум два таких устройства - один на входе, второй на выходе - и трёхжильный кабель между ними. Подключение выполняется к винтовым клеммам: L (фаза), L1 и L2 (перекидные контакты). Сечение кабеля не должно превышать 1,5 мм2 - большие жилы не войдут в зажим. Устройство совместимо с любыми стандартными проходными схемами, включая пары и триплеты переключателей.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-07620177-2013. Степень защиты IP20 исключает риск поражения током при случайном касании пальцем, но не обеспечивает защиту от влаги - поэтому не применяется в ванных комнатах, на улице или в сырых помещениях. Глянцевая отделка снижает риск скольжения при монтаже, но требует осторожного обращения - царапины видны заметнее. Наличие галогенов в составе пластика требует утилизации в соответствии с экологическими нормами.

Преимущества

• Удобная схема управления светом с двух точек - повышает комфорт в быту
• Декоративная отделка под дуб гармонирует с деревянным интерьером
• Открытая установка - не требует штробления стен, подходит для ремонта и временных решений
• Простая винтовая клемма - надёжное соединение даже при частом использовании
• Климатическое исполнение УХЛ3 - работает в типичных условиях российских квартир

Ограничения применения

• Не подходит для влажных помещений (ванна, баня, бассейн) из-за IP20
• Запрещено использовать с кабелями сечением больше 1,5 мм2 - возможен перегрев и оплавление клеммы
• Не предназначен для автоматических систем или управляемых нагрузок выше 16 А
• Не рекомендован для наружной установки - не имеет герметизации
• Галогенный состав материала усложняет утилизацию - нельзя выбрасывать с обычным мусором

Примеры использования

• Коридор: первый переключатель у входа, второй у спальни
• Лестница: нижний и верхний переключатели для удобного включения света
• Спальня: один возле двери, второй у кровати
• Подъезд: управление светом с этажа и с лестничной площадки

Практические советы

• При монтаже проверьте, чтобы фаза подводилась именно к общему контакту (L), а не к L1/L2 - иначе схема не будет работать
• Используйте только медный кабель сечением 1,5 мм2 - алюминий не совместим
• При замене старого переключателя сохраните расцветку проводов - это ускорит подключение нового
• Не затягивайте винты слишком сильно - есть риск повреждения пластиковой клеммы
• Для долговечности избегайте механических ударов по клавише - она не рассчитана на интенсивную эксплуатацию в общественных местах
• Если нужна защита от влаги - используйте аналог с IP44 или выше; этот переключатель - только для сухих помещений
