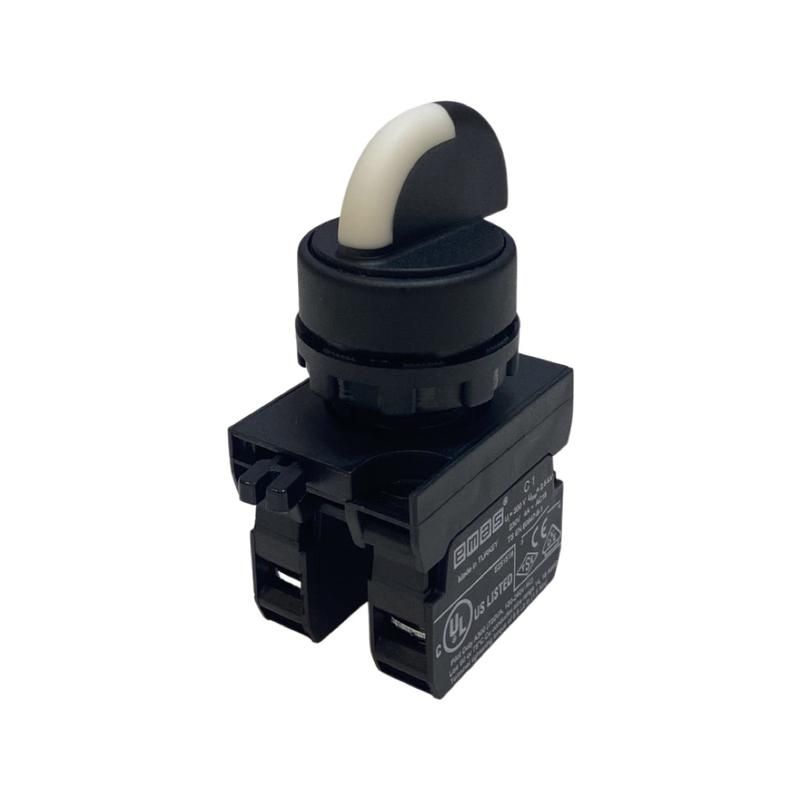

Переключатель 2-0-1 (1НО+1НО), с фиксацией, серия CP (250В AC, 4А), IP65 - CP101S30 EMAS

Переключатель 2-0-1 с фиксацией (2НО) от бренда EMAS с артикулом cp101s30 - это механический селекторный выключатель с тремя положениями и двумя замкнутыми контактами, предназначенный для управления цепями с высокой надёжностью в условиях вибраций и частых переключений.

Назначение и область применения

Этот переключатель используется для выбора одного из двух рабочих состояний с возможностью отключения (центральное положение “0”). Каждый из крайних положений (“1” и “2”) замыкает свою пару контактов - то есть два независимых нормально разомкнутых (НО) контура. Подходит для систем, где требуется явный выбор между двумя режимами: например, включение/выключение оборудования, переключение между источниками питания, управление направлением движения механизма.

Технические характеристики

• Количество контактов: 2 НО (нормально разомкнутые)
• Положения переключателя: 2-0-1 - три фиксированных позиции
• Фиксация: механическая, удержание в каждом положении без самовозврата
• Тип переключения: селекторный - плавный поворот с чёткими щелчками
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 5 А (при напряжении до 250 В переменного тока)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды

Совместимость и монтаж

Установка осуществляется через круглое отверстие диаметром 16 мм. Переключатель cp101s30 имеет стандартную резьбу M16x1 для крепления гайкой на панели. Клеммы рассчитаны на провода сечением до 1,5 мм2. Для подключения используйте винтовые зажимы - затягивайте равномерно, чтобы избежать деформации контактов. Убедитесь, что глубина монтажной ниши позволяет полностью войти корпусу без перегрузки на выводы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Применяется в соответствии с ГОСТ Р МЭК 60947-5-1. Не предназначен для работы в взрывоопасных средах или при наличии агрессивных химических веществ.

Преимущества

• Чёткая фиксация в трёх позициях исключает случайное переключение
• Два независимых НО-контакта позволяют управлять двумя цепями одновременно
• Высокая долговечность механических компонентов - до 100 000 циклов переключений
• Простая установка и обслуживание благодаря стандартизированному креплению

Ограничения применения

• Не использовать во влажных помещениях или там, где возможен контакт с водой - степень защиты IP40 недостаточна
• Запрещено применять в цепях с током выше 5 А - риск оплавления контактов
• Не рекомендован для частого ручного переключения в условиях сильной вибрации без дополнительной фиксации корпуса
• Не подходит для автоматического управления - требует ручного воздействия

Примеры использования

• Выбор между основным и резервным питанием станка
• Переключение между скоростями вращения двигателя
• Активация/деактивация системы подогрева в контроллерном шкафу
• Ручной выбор режима работы конвейера: “работа”, “стоп”, “обратный ход”

Практические советы

• При монтаже проверьте совпадение диаметра отверстия - 16 мм - с размером корпуса cp101s30; слишком маленькое отверстие повредит резьбу
• Подключайте провода только после отключения питания - даже при низком напряжении возможна искра при коммутации
• Если переключатель установлен на vibrating оборудовании, закрепите его дополнительно с помощью хомута или рамки
• Не применяйте смазку внутри механизма - она привлечёт пыль и снижает срок службы контактов
• Для контроля работоспособности используйте тестер: проверяйте замыкание контактов в каждом положении перед запуском системы
