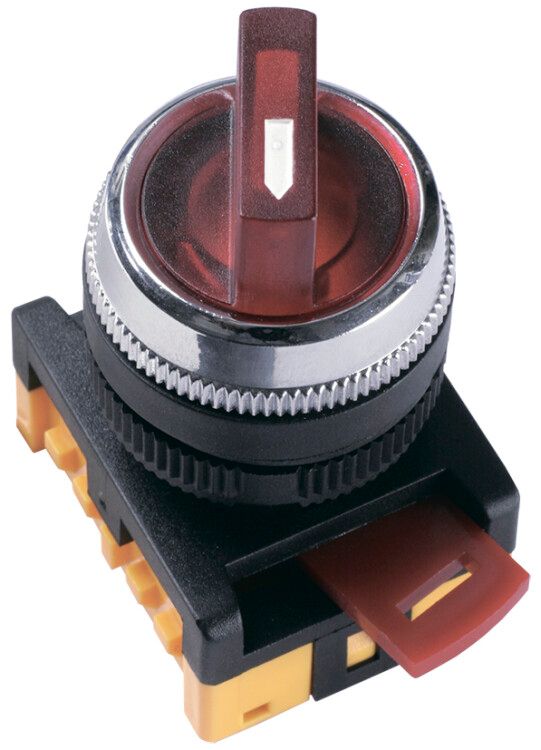

Переключатель АNСLR-22-3 на 3 фикс.полож.красный неон/240В I-O 1з+1р | BSW10-ANCLR-3-K04 IEK

Переключатель ANCLR-22-3 на 3 фиксированных положения с красной неоновой ручкой 240В 1з+1р - это встраиваемое устройство для коммутации цепей переменного тока в распределительных щитах. Бренд IEK обеспечивает надежность и соответствие ГОСТ, артикул bsw10-anclr-3-k04 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

ANCLR-22-3 используется для ручного управления электрическими цепями в системах автоматизации. Подходит для включения/выключения оборудования через контакторы, реле или другие устройства управления. Часто применяется в промышленных щитах: на станках, конвейерах, насосных станциях, системах вентиляции. Красная неоновая ручка визуально выделяет функциональную кнопку, что удобно при аварийном отключении или выборе режима работы.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток AC)
• Номинальный ток: 7,5 А
• Количество полюсов: 1
• Количество фиксированных положений: 3 (с нейтральным положением посередине)
• Контакты: 1 замыкающий (НЗ, черный), 1 размыкающий (1р, коричневый)
• Количество переключающих контактов: 0 - значит, нет переходных контактов, только стационарные НЗ и НР
• Диаметр отверстия для установки: 22 мм
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP40 - защищает от предметов больше 1 мм, но не от воды
• Срок службы: 10 лет (при нормальных условиях эксплуатации)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с повышенной влажностью
• Цвет ручки: красный, с неоновой подсветкой
• Нормативный документ: ГОСТ 30011.5.1

Совместимость и монтаж

ANCLR-22-3 - встраиваемое устройство с монтажом на плату. Для установки требуется просверлить отверстие диаметром 22 мм в стенке шкафа или панели. Переключатель фиксируется с помощью резьбового крепления внутри корпуса. Монтаж возможен только в распределительных щитах, где есть доступ к проводке. Не предназначен для наружной установки или открытых площадок. Подключение осуществляется к клеммам контактного модуля - максимальное сечение жил - 2,5 мм2. Цвета изоляции контактов: черный - замыкающие, коричневый - размыкающие. Это важно при проверке схемы после сборки.

Безопасность и стандарты

ANCLR-22-3 соответствует требованиям ГОСТ 30011.5.1, который регламентирует безопасность аппаратов управления. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от брызг или пыли. Не используйте в средах с высокой запыленностью, влагой или химически активными газами. Подсветка ручки питается от сети - при работе она светится, указывая на текущее положение переключателя.

Преимущества

• Четкая фиксация в трех положениях - предотвращает случайное переключение
• Неоновая подсветка красной ручки - визуальный контроль состояния даже в слабо освещенных щитах
• Раздельные контакты НЗ и НР - позволяют реализовывать сложные логические схемы управления
• Высокая механическая долговечность - срок службы 10 лет при нагрузке до 7,5 А
• Совместимость со стандартным монтажом 22 мм - легко заменяет аналоги других производителей

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• IP40 не допускает использование во влажных, сырых или наружных условиях
• Нельзя использовать в качестве главного рубильника - только для управления вторичными цепями
• Максимальный ток 7,5 А - не рассчитан на мощные нагреватели или двигатели свыше 1,5–2 кВт
• Отсутствуют переключающие контакты - нельзя применять для перекрестных схем типа “три точки управления”

Примеры использования

• Выбор режима работы станка: “Автомат”, “Останов”, “Ручной”
• Аварийное отключение системы вентиляции
• Переключение между основным и резервным источником питания (через контакторы)
• Управление освещением зоны обслуживания - “Вкл”, “Выкл”, “Дежурное”

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию корпуса, большее - плохую фиксацию
• Проверьте полярность подключения: НЗ (черный) замыкает цепь при переводе в крайнее положение, НР (коричневый) размыкает
• Не затягивайте крепеж слишком сильно - можно повредить пластиковую резьбу
• Если нужна защита от брызг - устанавливайте ANCLR-22-3 внутрь герметичного щита, а не на внешнюю панель
• При замене старого переключателя - совпадают ли тип контактов? ANCLR-22-3 имеет именно 1з+1р, а не 2з или 2р
