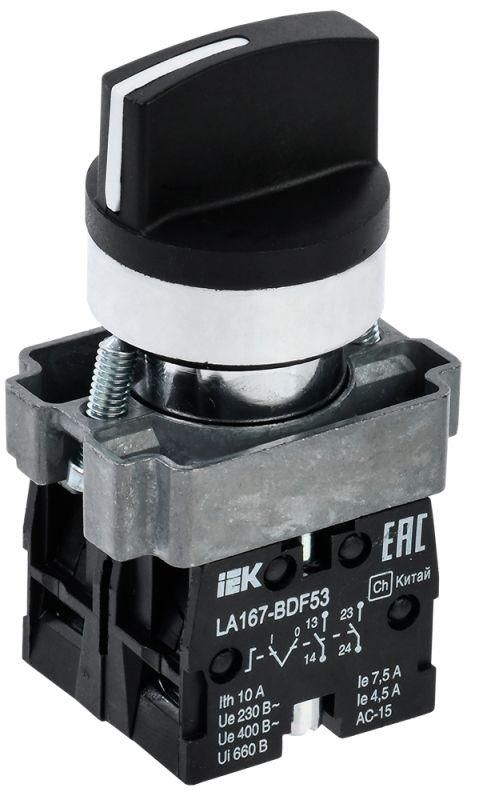

Переключатель LA167-BDF53 на 3 полож. 2НО черн. KARAT IEK BSW20-BDF53-4-24-67-3-K02

Переключатель IEK LA167-BDF53 - встраиваемое устройство с трёхпозиционным управлением и двумя нормально открытыми контактами, предназначенное для надёжного коммутирования слаботочных цепей управления в промышленном оборудовании. Модель отличается высокой степенью защиты IP57 и совместима со стандартными отверстиями 22 мм.

Назначение и область применения

Переключатель IEK LA167-BDF53 используется для ручного управления электрическими цепями контроля и автоматики: запуск/останов оборудования, переключение режимов работы, активация сигналов. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, насосных систем и других устройствах, где требуется точный и безопасный контроль.

Технические характеристики

• Количество положений: 3 (включает нейтральное среднее положение)
• Количество контактов: 2 нормально открытых (НО), 0 нормально замкнутых (НЗ)
• Номинальный ток: 7,5 А при длительной нагрузке
• Максимальное рабочее напряжение: 400 В переменного тока (AC)
• Частота: 50 Гц
• Количество полюсов: 1
• Степень защиты: IP57 - защищён от пыли и временного погружения в воду
• Диаметр отверстия для монтажа: 22 мм
• Тип управления: поворотная рукоятка короткого типа (удобна для ограниченного пространства)
• Срок службы: 10 лет при штатных условиях эксплуатации

Совместимость и монтаж

Устройство имеет встраиваемую конструкцию и фиксируется в панели через круглое отверстие диаметром 22 мм. Для установки достаточно продеть корпус через отверстие и закрутить фиксирующую гайку с тыльной стороны. Контактный модуль легко снимается - позволяет менять функциональную часть без демонтажа всего переключателя. Совместим с проводами сечением до 2,5 мм2. Установка возможна в вертикальной и горизонтальной плоскости.

Безопасность и стандарты

Переключатель IEK LA167-BDF53 соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP57 обеспечивает работу в условиях повышенной влажности, пыли и кратковременных брызг воды - что делает его пригодным для использования в цехах, на открытых площадках и в помещениях с агрессивной средой. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Нейтральное положение исключает случайное включение - повышает безопасность при обслуживании
• Короткая рукоятка экономит место в плотно укомплектованных щитах
• Высокий класс защиты IP57 снижает риск отказа в неблагоприятных условиях
• Модульная конструкция упрощает замену контактов без замены всего корпуса
• Чёрный цвет контрастирует с другими кнопками - улучшает визуальную идентификацию

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 7,5 А - для больших токов требуются контакторы
• Работает только с переменным током до 400 В; не рассчитан на постоянный ток
• Отсутствие нормально замкнутых контактов ограничивает применение в схемах, требующих аварийного отключения по принципу “замкнуто по умолчанию”
• Не рекомендован для частого механического воздействия вне допустимого числа циклов (не указано, но срок службы 10 лет предполагает умеренную нагрузку)

Примеры использования

• Выбор режима работы станка: “Автомат”, “Останов”, “Ручной”
• Активация сигнализации при необходимости ручного вмешательства
• Переключение между источниками питания в резервных системах
• Управление пуском/остановом маломощных двигателей через реле

Практические советы

• При монтаже проверьте глубину отверстия - корпус должен полностью войти, чтобы рукоятка выступала равномерно
• Используйте герметичные прокладки, если установка происходит в зоне с сильными брызгами
• Обязательно отключите питание перед подключением проводов - даже при низком токе есть риск поражения
• Для долгой службы избегайте усилий при повороте рукоятки - механизм не предназначен для принудительного вращения
• При замене старого переключателя сверьте тип контактов: LA167-BDF53 имеет только НО, а не НЗ - это влияет на логику схемы
