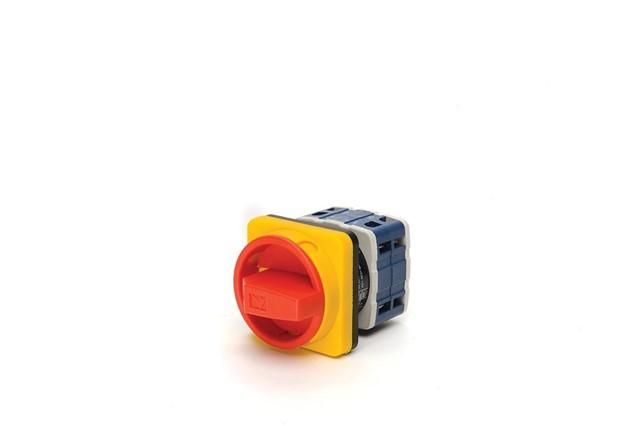

Переключатель двухпозиционный аварийный 16А (0-1) 90 градусов, 3 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA016AK341E EMAS

Переключатель двухпозиционный 3-полюсный 16А (0-1) от EMAS (артикул psa016ak341e) - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения цепей в промышленном оборудовании. Он используется там, где требуется жёсткое управление питанием трёх фаз или контроль нескольких цепей одновременно.

Назначение и область применения

Переключатель двухпозиционный 3-полюсный 16А (0-1) применяется для включения/выключения и переключения электрических цепей вручную. Подходит в качестве:

• Главного выключателя для питания трёхфазных двигателей;
• Группового переключателя для управления несколькими нагрузками;
• Устройства переключения цепей управления, сигнализации и измерений;
• Аппарата для работы в системах с частотой 50 Гц и напряжением 220–400 В.

Часто устанавливается на станках, конвейерах, насосных станциях, распределительных щитах и других объектах промышленной автоматизации.

Технические характеристики

• Количество полюсов: 3 - позволяет коммутировать все три фазы одновременно.
• Номинальный ток: 16 А - максимальный рабочий ток при нормальных условиях; допускается использование в цепях до 120 А, но только при соответствующих режимах нагрузки.
• Рабочее напряжение: 220–400 В переменного тока (AC).
• Отключающая способность: до 6 кА - способен безопасно разрывать цепь даже при значительных токах КЗ.
• Механический ресурс: минимум 100 000 операций - срок службы при частых переключениях без нагрузки.
• Электрический ресурс: минимум 50 000 операций - количество циклов включения/отключения под нагрузкой 16 А.
• Температурный диапазон: от –5 C до +40 C - работает в помещениях с умеренным климатом.
• Степень защиты: IP54/IP56 (лицевая часть) - защищён от пыли и брызг воды, можно использовать в средних условиях производства.
• Диэлектрическая прочность: 1890 В AC (1 мин) - высокая изоляция между контактами и корпусом.
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока) - гарантирует минимальный риск утечки тока.
• Частота: 50 Гц - совместим с сетями стран СНГ и Европы.
• Корпус: бакелитовый - термостойкий, не проводящий материал, устойчивый к химическим воздействиям.

Совместимость и монтаж

Переключатель двухпозиционный 3-полюсный 16А (0-1) монтируется на DIN-рейку или через крепёжные отверстия в панель. Для правильной установки важно:

• Обеспечить доступ к ручке для удобного переключения - она эргономична, но требует свободного пространства вокруг.
• Использовать клеммы с подходящим сечением провода - рекомендовано до 4 мм2 для медных жил.
• Не перегружать контакты выше 16 А длительно - при больших токах возможен быстрый износ.
• Подключение выполняется строго согласно схеме: входные клеммы - сверху, выходные - снизу.

При монтаже в шкафах учтите, что степень защиты IP54/IP56 действует только со стороны лицевой панели - задняя часть не герметична.

Безопасность и стандарты

Переключатель двухпозиционный 3-полюсный 16А (0-1) соответствует стандарту TS EN 60947-3 - европейскому регламенту для низковольтных коммутационных аппаратов. Это обеспечивает:

• Соответствие требованиям безопасности при работе с токами до 6 кА;
• Проверенную долговечность контактов и изоляции;
• Совместимость с другими компонентами, сертифицированными по этим же нормам.

Преимущества

• Нет необходимости в внешнем питании - полностью механическое действие, отказоустойчиво.
• Высокий ресурс - служит десятки тысяч циклов даже при активном использовании.
• Компактный размер - легко помещается в ограниченных пространствах щитов.
• Удобная ручка - чётко фиксируется в положении “0” и “1”, исключает случайное переключение.
• Защита IP54/IP56 - подходит для условий с пылью и влагой, но не для открытых площадок.

Ограничения применения

• Не предназначен для частого включения/отключения под током выше 16 А - это снижает электрический ресурс.
• Не работает при температурах ниже –5 C и выше +40 C - не подходит для холодных складов или нагреваемых зон.
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или КЗ, только ручное отключение.
• Не имеет функции блокировки - при необходимости запирания требуется внешний замок или интерлок.
• Не рассчитан на работу в взрывоопасных средах - отсутствует взрывозащита.

Примеры использования

• Отключение трёхфазного двигателя насоса перед обслуживанием;
• Переключение между основным и резервным источником питания в малых станциях;
• Ручное управление направлением вращения двигателя через изменение порядка фаз;
• Отключение группы освещения или вентиляции в цеху;
• Коммутация сигналов в системах аварийной остановки.

Практические советы

• Выбирая переключатель двухпозиционный 3-полюсный 16А (0-1), проверьте, чтобы ваша нагрузка не превышала 16 А - иначе придётся выбирать модель с более высоким током, например, 32 А или 63 А из той же серии.
• При установке в щитах используйте предохранители или автоматы перед переключателем - он не защищает от перегрузок.
• Регулярно проверяйте состояние контактов - особенно после 20–30 тыс. циклов, если работали под нагрузкой.
• Не открывайте корпус во время эксплуатации - внутренние части не предназначены для сервисного обслуживания пользователем.
• Для работы в условиях повышенной влажности дополнительно убедитесь, что щит закрыт и имеет достаточную вентиляцию - IP56 не делает его водонепроницаемым полностью.
