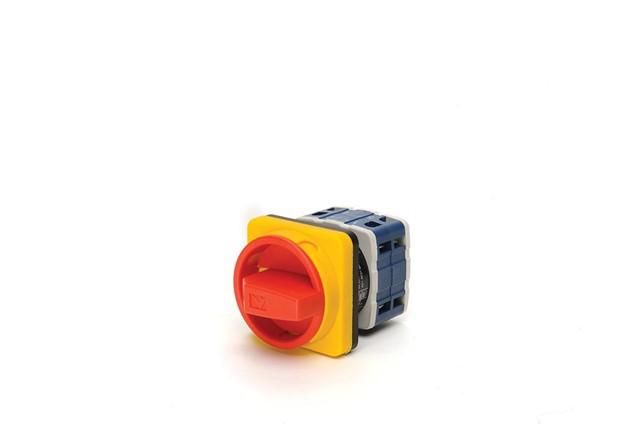

Переключатель аварийный 3п + нейтраль двухпозиционный (0-1) 80А EMAS PSA080AK941E

Переключатель аварийный трехполюсный с нейтралью двухпозиционный (0-1) 80А от EMAS (артикул psa080ak941e) - это механический коммутационный аппарат для безопасного отключения питания в аварийных ситуациях. Подходит для управления двигателями, системами автоматизации и контрольными цепями в промышленной среде.

Назначение и область применения

Переключатель аварийный трехполюсный с нейтралью двухпозиционный (0-1) 80А используется для экстренного отключения электропитания в случае аварии или необходимости обслуживания оборудования. Он работает как главный выключатель или групповой переключатель в цепях с одно- и трёхфазными нагрузками. Применяется в системах управления приводами, сигнализацией, измерительными контурами и цепями управления. Удобен там, где требуется надёжное фиксированное положение «вкл/выкл» без самовозврата.

Технические характеристики

• Номинальный ток: 80 А (рабочий диапазон 10–120 А)
• Рабочее напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 операций
• Электрический ресурс: минимум 50 000 операций
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Температурный режим эксплуатации: от –5 C до +40 C
• Конструкция: бакелитовый корпус, эргономичная ручка
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель аварийный трехполюсный с нейтралью двухпозиционный (0-1) 80А устанавливается на DIN-рейку или через монтажные отверстия в щите. Клеммы рассчитаны на провода сечением до 25 мм2. Наличие нейтрали позволяет подключать цепи с заземлённой нейтральной точкой. Для правильного подключения важно соблюдать порядок фаз и не допускать перегрузки по току. Переключатель не имеет внутреннего механизма автоматического возврата - после срабатывания он остаётся в положении «выкл» до ручного перевода в «вкл».

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность коммутационных аппаратов для низковольтных систем. Защита IP54/IP56 обеспечивает работу в условиях повышенной запылённости и воздействия струй воды - что делает его подходящим для цехов, производственных линий и открытых площадок. Диэлектрическая прочность и высокое сопротивление изоляции гарантируют безопасную эксплуатацию даже при скачках напряжения.

Преимущества

• Механическая надёжность - нет электроники, не требует внешнего питания
• Долгий срок службы благодаря высокому ресурсу операций
• Чёткое фиксированное положение «0-1» исключает случайное включение
• Компактный бакелитовый корпус экономит место в распределительном шкафе
• Эргономичная ручка удобна для быстрого срабатывания даже в перчатках
• Поддержка нейтрали упрощает интеграцию в системы с TN-S/TN-C-S

Ограничения применения

• Не предназначен для частого включения/отключения - максимальный электрический ресурс ограничен 50 000 операциями
• Не работает при температурах ниже –5 C и выше +40 C - требует установки в контролируемой среде
• Не является автоматическим выключателем - не защищает от перегрузок или коротких замыканий, требует совместного применения с предохранителями или автоматическими выключателями
• Не рекомендован для взрывоопасных зон - отсутствует сертификат ATEX

Примеры использования

• Автоматические станки с ЧПУ - кнопка аварийной остановки на пульте управления
• Конвейерные линии - основной рубильник перед группой двигателей
• Вентиляционные установки - управление питанием группы вентиляторов
• Измерительные стенды - переключение между источниками питания
• Производственные участки с высокой запылённостью - благодаря IP54/IP56

Практические советы

• Выбирая переключатель аварийный трехполюсный с нейтралью двухпозиционный (0-1) 80А, проверьте соответствие номинального тока вашей нагрузке - не превышайте 80 А рабочего тока
• При монтаже используйте кабель с достаточным сечением - для 80 А рекомендуется медный провод не менее 16 мм2
• Обязательно соединяйте нейтральный контакт с заземлённой нейтралью сети
• Убедитесь, что ручка легко доступна и не закрыта другими элементами - она должна срабатывать одним движением
• Для длительной работы в условиях влаги или мойки выбирайте версию с IP56
• Не используйте этот переключатель вместо автоматического выключателя - он не обеспечивает защиту от перегрузки
