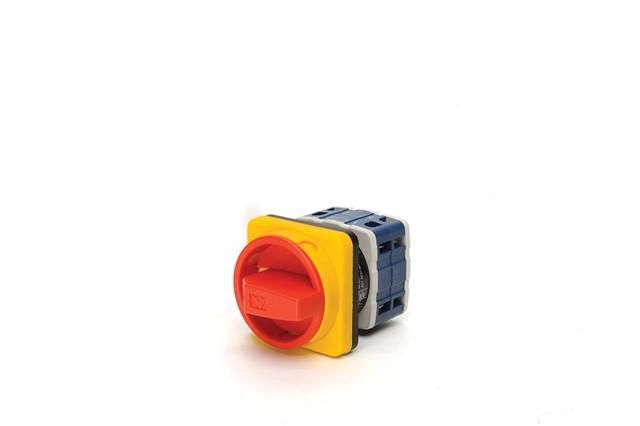

Переключатель аварийный 3п+нейтраль двухпозиционный (0-1) 63А EMAS PSA063AK941E

Переключатель аварийный трехполюсный с нейтралью двухпозиционный (0-1) 63А от EMAS (артикул psa063ak941e) - это механический коммутационный аппарат для безопасного отключения питания в аварийных ситуациях. Он предназначен для управления трёхфазными нагрузками с нейтральным проводником и используется там, где требуется надёжное и быстрое отключение цепи без зависимости от электроники.

Назначение и область применения

Переключатель аварийный трехполюсный с нейтралью двухпозиционный (0-1) 63А применяется как аварийный выключатель (кнопка “стоп”) в системах управления оборудованием. Его основная задача - немедленно отключить питание трёхфазной сети с нулём при возникновении опасности. Подходит для станков, конвейеров, насосных станций, компрессоров и других промышленных установок с двигателями. Может использоваться также как главный рубильник или групповой переключатель для управления цепями сигнализации и контроля.

Технические характеристики

• Номинальный ток: 63 А - допустимый постоянный рабочий ток через контакты
• Рабочее напряжение: 220–400 В переменного тока (AC)
• Частота: 50 Гц
• Отключающая способность: до 6 кА - способен безопасно разрывать ток короткого замыкания до этого значения
• Механический ресурс: минимум 100 000 операций включения/выключения
• Электрический ресурс: минимум 50 000 операций под нагрузкой
• Степень защиты: IP54/IP56 (лицевая часть) - защищён от пыли и струй воды
• Диапазон температур эксплуатации: от –5C до +40C
• Диэлектрическая прочность: 1890 В AC (1 минута) - высокая изоляция между контактами и корпусом
• Сопротивление изоляции: ≥10 МОм при 500 В постоянного тока
• Конструкция: бакелитовый корпус - устойчив к механическим воздействиям и химикатам
• Подключение: три фазы + нейтраль (4 полюса), двухпозиционный режим (0=выкл, 1=вкл)

Совместимость и монтаж

Переключатель аварийный трехполюсный с нейтралью двухпозиционный (0-1) 63А монтируется на DIN-рейку или прямо на панель с помощью крепёжных отверстий. Для подключения используются болтовые зажимы - подходят провода сечением до 25 мм2. Учитывайте посадочные размеры: корпус имеет стандартную форму для совместимости с другими изделиями серии PS. Перед установкой проверьте соответствие номинала тока (63 А) нагрузке оборудования. Нейтральный полюс обязательно подключается к нулевой шине - он не является защитным, а служит для коммутации нейтрали в цепи.

Безопасность и стандарты

Устройство соответствует стандарту TS EN 60947-3 - требования к коммутационным аппаратам для управления и распределения энергии. Конструкция обеспечивает гарантированное отключение даже при значительном токе КЗ. Защита IP54/IP56 позволяет использовать его в условиях повышенной запылённости и возможного попадания воды (например, на производстве, в цехах с мойкой). Отсутствие внутреннего потребления энергии делает его работоспособным даже при полном отключении питания системы управления.

Преимущества

• Механическая надёжность - нет электроники, не выходит из строя при скачках напряжения
• Высокий ресурс - рассчитан на десятки тысяч операций без потери характеристик
• Эргономичная ручка - удобно нажимать даже в перчатках, легко отличить положение “вкл”/“выкл”
• Герметичная лицевая часть - снижает риск повреждения контактов внешними факторами
• Совместимость со всей серией PS - можно комбинировать с другими переключателями этой же линейки

Ограничения применения

• Не предназначен для частых циклов включения/выключения - максимальный электрический ресурс ограничен 50 тыс. операций
• Не работает при температурах ниже –5C и выше +40C - не используйте в холодильных камерах или жарких помещениях без принудительного охлаждения
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания, только ручное отключение
• Не рекомендован для применения вне помещений без дополнительной защиты от осадков - хотя IP56, но не герметичен полностью

Примеры использования

• Автоматическая линия сборки - кнопка экстренной остановки на пульте управления
• Центробежный насос в водопроводной станции - главный рубильник перед группой двигателей
• Фрезерный станок - аварийный выключатель рядом с операторской панелью
• Конвейерная система с нагревательными элементами - отключение всех фаз и нейтрали при срабатывании датчиков безопасности

Практические советы

• Выбирая переключатель аварийный трехполюсный с нейтралью двухпозиционный (0-1) 63А, убедитесь, что ваша нагрузка не превышает 63 А - лучше иметь запас по току
• Используйте защитные колпачки или экраны вокруг ручки, чтобы предотвратить случайное срабатывание
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частом использовании
• При монтаже не затягивайте болты слишком сильно - это может повредить бакелитовый корпус
• Для работы в среде с маслом или химическими веществами протирайте поверхность после каждого обслуживания - материал корпуса устойчив, но не бесчувственен
