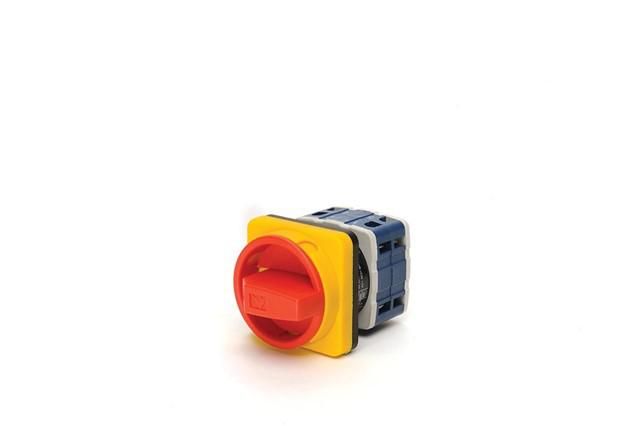

Переключатель двухпозиционный аварийный 80А (0-1) 90 градусов, 4 полюса, рамка 64х64 мм, 400В AC, IP54 - PSA080AK441E EMAS

Переключатель двухпозиционный 4-полюсный 80А (0-1) от EMAS - это надёжный механический коммутационный аппарат без потребления энергии, предназначенный для управления двигателями, переключения цепей управления и сигнализации в промышленной автоматике. Артикул PSA080AK441E обеспечивает устойчивую работу в условиях высоких нагрузок и защищённых средах.

Назначение и область применения

Переключатель двухпозиционный 4-полюсный 80А (0-1) используется для ручного переключения между двумя состояниями: «выкл» и «вкл». Он применяется как главный выключатель или групповой переключатель в системах управления одно- и трёхфазными электродвигателями, в цепях контроля, сигнализации и измерений. Подходит для установки на станках, конвейерах, насосных станциях и других промышленных объектах, где требуется надёжное и долговечное управление силовыми цепями.

Технические характеристики

• Число полюсов: 4
• Номинальный ток: 80 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/отключения
• Электрический ресурс: минимум 50 000 циклов при номинальной нагрузке
• Диэлектрическая прочность: 1890 В переменного тока (1 минута)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Рабочая температура: от –5 C до +40 C
• Конструкция: бакелитовый корпус, механическая передача без электроники
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель двухпозиционный 4-полюсный 80А (0-1) монтируется на DIN-рейку или через фланец с помощью болтовых соединений. Клеммы рассчитаны на провода сечением до 25 мм2. Для правильного подключения необходимо убедиться, что все контакты находятся в положении «выкл» перед подачей питания. Установка должна выполняться в соответствии с требованиями ПУЭ. Наличие IP54/IP56 позволяет использовать устройство в помещениях с повышенной запылённостью или влажностью, но не рекомендуется для прямого воздействия струй воды или погружения.

Безопасность и стандарты

Аппарат сертифицирован по стандарту TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Высокая диэлектрическая прочность и сопротивление изоляции обеспечивают защиту от пробоя даже при кратковременных перегрузках. Конструкция исключает самопроизвольное включение благодаря жёсткой фиксации рычага в каждом положении.

Преимущества

• Отсутствие внутреннего потребления энергии - работает полностью механически, без риска отказа из-за сбоя электроники
• Высокая надёжность при длительной эксплуатации - ресурс более чем в 50 тысяч циклов
• Износостойкий бакелитовый корпус устойчив к химическим веществам и механическим повреждениям
• Эргономичная ручка удобна для работы в перчатках и в условиях ограниченного доступа
• Поддержка IP54/IP56 - допускает применение в сложных производственных условиях

Ограничения применения

• Не предназначен для частого включения/отключения при токе выше 80 А - риск возникновения дуги и быстрый износ контактов
• Запрещено использование вне диапазона температур –5…+40 C - снижение ресурса и потеря герметичности
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания; требует внешней защиты (например, предохранителей или автоматических выключателей)
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)

Примеры использования

• Переключение режимов работы трёхфазного двигателя: «работа» ↔ «останов»
• Выбор источника питания: основной ↔ резервный
• Управление световыми сигналами или звуковой оповестительной системой
• Ручное тестирование оборудования перед запуском
• Коммутирование цепей управления в системах автоматизации с PLC

Практические советы

• При выборе аналога проверьте совпадение числа полюсов и номинального тока - 80 А в данном случае требует соответствующего сечения кабеля и контактных элементов
• Для увеличения срока службы избегайте частых переключений под нагрузкой - лучше отключить питание через автомат перед изменением положения переключателя
• Обязательно используйте защитную крышку или кожух при наличии открытых контактов - особенно в местах с возможным попаданием металлической стружки или жидкости
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление или подгорание снижают надёжность
• Артикул PSA080AK441E имеет фиксированную схему переключения (0-1); если нужна другая последовательность - выбирайте другие модели серии PS
