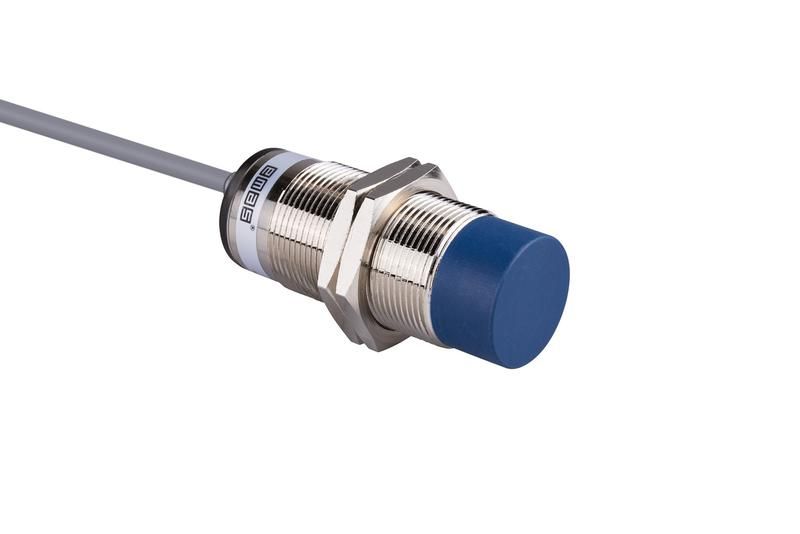

Переключатель емкостной безконтактный IP65 30мм с проводом (2м) EMAS SCM30NM1RC2

Датчик емкостной бесконтактный IP65 30мм с проводом 2м, PNP-НЗ, кабель 2м*3, диапазон срабатывания 3-15мм, металл, 10-30В DC от бренда EMAS (артикул scm30nm1rc2) предназначен для бесконтактного определения наличия металлических объектов в автоматизированных системах. Он работает на расстоянии до 15 мм, устойчив к запылённым и влажным средам, и подключается напрямую через кабель.

Назначение и область применения

Этот датчик используется для обнаружения металлических предметов без физического контакта. Подходит для задач автоматизации: контроль положения деталей на конвейерах, определение наличия заготовок в станках, счёт изделий в упаковочных линиях, управление клапанами и приводами. Особенно эффективен там, где важна надёжность в условиях пыли, влаги или вибраций.

Технические характеристики

• Тип: Емкостной бесконтактный датчик
• Форм-фактор: Цилиндрический, диаметр 30 мм
• Выход: PNP, нормально замкнутый (НЗ) - сигнал «1» при обнаружении объекта
• Рабочий диапазон: 3–15 мм (для металла)
• Питание: 10–30 В постоянного тока
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Кабель: 2 метра, 3 жилы (коричневый - +V, синий - GND, чёрный - выход)
• Материал корпуса: Нержавеющая сталь
• Индикатор: LED-индикация состояния выхода

Совместимость и монтаж

Датчик совместим со всеми контроллерами и устройствами, принимающими PNP-сигнал. Для установки требуется сверление отверстия диаметром 30 мм. Глубина посадки - 18 мм. Кабель 2 м позволяет легко вывести датчик к панели управления без удлинителей. Монтаж осуществляется врезным способом - корпус полностью утоплен в поверхность. Убедитесь, что вокруг зоны чувствительности нет крупных металлических элементов, которые могут исказить поле.

Безопасность и стандарты

Соответствует требованиям EN 60947-5-2 для промышленных датчиков. Защита IP65 обеспечивает безопасную работу в помещениях с повышенной влажностью, на открытых площадках и в цехах с мойкой оборудования. Не рекомендуется использовать в средах с химически активными жидкостями или паром высокой температуры.

Преимущества

• Не требует механического взаимодействия - долгий срок службы без износа
• Устойчив к пыли и водяным брызгам благодаря IP65
• Широкий диапазон питания (10–30 В) - совместим с большинством промышленных систем
• PNP-выход удобен для современных PLC и реле
• LED-индикатор позволяет оперативно проверить работоспособность без тестера

Ограничения применения

• Обнаруживает только металлы - не реагирует на пластик, дерево, текстиль
• Чувствителен к толщине и составу металла: эффект срабатывания снижается на алюминии и медных сплавах
• Максимальная дальность - 15 мм; при необходимости большего расстояния используйте другие модели
• Не предназначен для работы в условиях постоянного погружения в воду или под давлением струи
• При наличии рядом массивных металлических поверхностей возможны ложные срабатывания - соблюдайте минимальное расстояние 50 мм до соседних металлоконструкций

Примеры использования

• На линии сборки: контроль наличия шестерёнок перед установкой в редуктор
• В станке ЧПУ: определение положения заготовки в патроне
• На конвейере: счёт металлических банок или крышек
• В системе аварийной остановки: обнаружение смещения защитного кожуха

Практические советы

• Перед установкой проверьте тип материала объекта - чем выше магнитная проницаемость (например, сталь), тем увереннее срабатывает датчик
• При использовании в вибрирующих средах закрепите датчик с помощью контргайки, чтобы предотвратить самопроизвольное ослабление
• Подключение: красный (+) - к питанию, синий (-) - к земле, чёрный - к входу контроллера. Обязательно соблюдайте полярность!
• Если датчик не срабатывает - проверьте наличие металла в зоне действия и уровень напряжения (не ниже 10 В)
• Для продления срока службы избегайте частых перегрузок по току - максимальный коммутируемый ток составляет 200 мА
