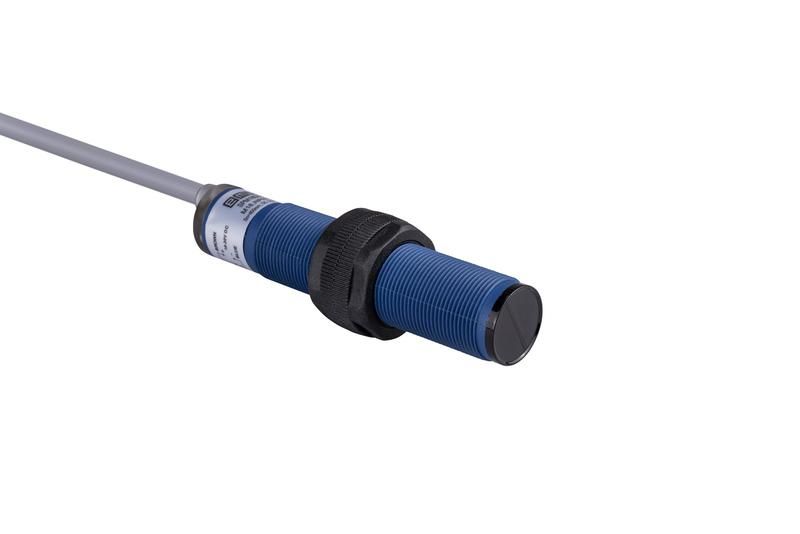

Переключатель фотоэлектрический провод 18мм NPN 1НО+1НЗ EMAS SPM18DP4EC2

Датчик фотоэлектрический проводной 18мм NPN 1НО+1НЗ от бренда EMAS с артикулом spm18dp4ec2 предназначен для бесконтактного обнаружения объектов на расстоянии до 400 мм с использованием диффузного отражения. Подходит для автоматизации производственных линий, где важны надёжность и быстрый отклик.

Назначение и область применения

Этот датчик используется для определения наличия или отсутствия предметов в зоне действия - например, деталей на конвейере, упаковок, металлических или пластиковых элементов. Он работает за счёт отражения инфракрасного луча от поверхности объекта (диффузное отражение), что делает его универсальным для материалов с разной отражающей способностью. Применяется в упаковочных машинах, системах сортировки, станках с ЧПУ и других устройствах, требующих точного контроля положения объектов.

Технические характеристики

• Тип выхода: NPN - транзисторный выход с замыканием на «минус» (напряжение питания 10–30 В постоянного тока)
• Выходные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - возможность подключения двух цепей управления одновременно
• Расстояние срабатывания: до 400 мм - позволяет контролировать объекты на значительном удалении
• Тип чувствительности: диффузное отражение - не требует установки отражателя, работает с любым материалом, имеющим достаточную светоотражающую способность
• Время отклика: 2 мс - обеспечивает высокую скорость реакции, подходящую для быстродействующих линий
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Длина кабеля: 2 метра - удобная длина для подключения к контроллеру без необходимости удлинителей
• Диаметр корпуса: 18 мм - компактный размер для установки в ограниченных пространствах

Совместимость и монтаж

Датчик совместим со всеми устройствами, принимающими сигнал NPN (например, PLC, реле, микроконтроллеры). Для монтажа требуется фиксация через резьбовое крепление M18. Учитывайте посадочный диаметр - он соответствует стандартному отверстию 18 мм. Кабель 2 м уже запаян в корпус, поэтому не допускается его переборка или замена. Подключение выполняйте при выключенном питании. Напряжение питания должно находиться в пределах 10–30 В постоянного тока - превышение может повредить внутреннюю электронику.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в условиях повышенной запылённости и влажности. Соответствие стандартам безопасности достигается за счёт гальванической развязки входа и выхода, а также защиты от перегрузки и короткого замыкания на выходе.

Преимущества

• Два типа выходов (НО + НЗ) позволяют использовать один датчик в двух различных схемах управления - снижает количество оборудования и упрощает проектирование
• Длинное расстояние срабатывания (400 мм) уменьшает необходимость точной настройки положения датчика
• Малое время отклика (2 мс) обеспечивает стабильную работу даже на высокой скорости линии
• Защита IP65 позволяет применять датчик в сложных промышленных средах - на производстве, в пищевой и химической отраслях

Ограничения применения

• Не подходит для работы с абсолютно чёрными или матовыми поверхностями, которые плохо отражают инфракрасный свет - возможны ложные срабатывания
• Чувствителен к внешним источникам инфракрасного излучения - например, яркому солнечному свету или нагревательным приборам в зоне действия
• Не предназначен для погружения в жидкости - хотя IP65 защищает от брызг, полное погружение недопустимо
• Не рекомендован для использования в средах с сильными электромагнитными помехами без экранирования кабеля

Примеры использования

• Обнаружение коробок на конвейере перед упаковкой
• Подсчёт изделий на ленте транспортера
• Фиксация положения заготовки перед операцией сверления
• Контроль уровня заполнения контейнеров в автоматических системах
• Определение наличия этикетки на бутылке в фармацевтическом производстве

Практические советы

• Перед установкой проверьте цвет и текстуру целевых объектов - они должны достаточно хорошо отражать инфракрасный свет
• Избегайте установки рядом с источниками интенсивного света - особенно лампами накаливания или светодиодными прожекторами
• Если требуется увеличить длину кабеля - используйте экранированный кабель и подключайте его параллельно, не разрезая оригинальный
• Настройка чувствительности не предусмотрена - если датчик не срабатывает, проверьте расстояние, освещённость и состояние поверхности объекта
• Для длительной эксплуатации регулярно протирайте линзу датчика от пыли и грязи - это сохраняет стабильность срабатывания
