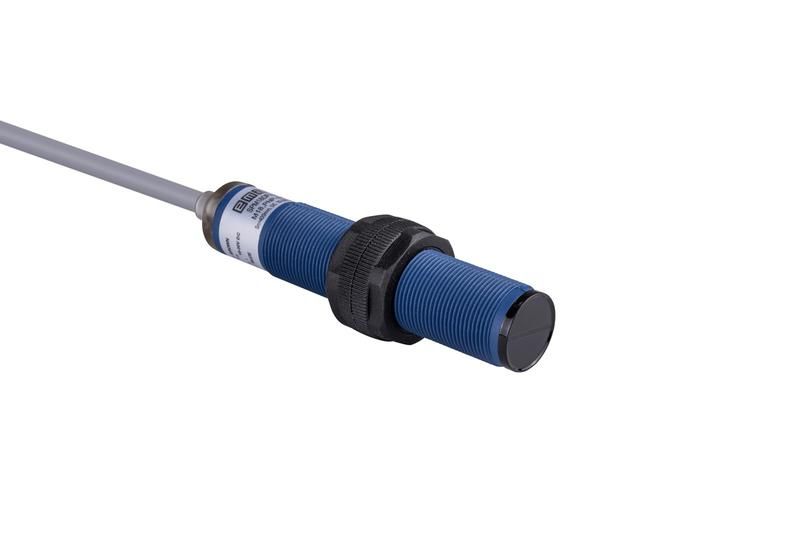

Переключатель фотоэлектрический провод 18мм PNP 1НО+1НЗ EMAS SPM18DP4DC2

Датчик фотоэлектрический проводной 18мм PNP 1НО+1НЗ от бренда EMAS с артикулом spm18dp4dc2 предназначен для бесконтактного обнаружения объектов на расстоянии до 400 мм с использованием диффузного отражения. Подходит для автоматизации производственных линий, где важны надёжность и быстрый отклик.

Назначение и область применения

Этот датчик используется для определения наличия или отсутствия предметов в зоне контроля без физического контакта. Он работает за счёт излучения инфракрасного света и регистрации отражённого сигнала от поверхности объекта - так называемый принцип диффузного отражения. Применяется в системах сборки, упаковки, транспортировки, на конвейерах, в автоматах и станках, где требуется точное срабатывание при изменении положения детали.

Технические характеристики

• Тип выхода: PNP (нормально открытый), с двумя переключающими контактами - 1 нормально замкнутый (1НЗ) и 1 нормально разомкнутый (1НО)
• Рабочее напряжение: 10–30 В постоянного тока
• Максимальное расстояние срабатывания: 400 мм (при работе с матовой белой поверхностью)
• Время отклика: 2 мс - позволяет использовать в высокоскоростных процессах
• Защита корпуса: IP65 - полностью защищён от пыли и устойчив к струям воды
• Длина кабеля: 2 метра с выводом на штекер
• Диаметр корпуса: 18 мм - компактный форм-фактор для установки в ограниченном пространстве

Совместимость и монтаж

Датчик совместим со всеми устройствами управления, принимающими сигнал PNP. Для подключения используйте клеммы питания (L+/M) и выходные контакты (NO/NF). Кабель длиной 2 м позволяет гибко расположить датчик и контроллер. Монтаж осуществляется через резьбу M18 - стандартная посадка для большинства креплений. Убедитесь, что посадочное место имеет внутреннюю резьбу M18x1.

Не допускается механическая нагрузка на кабель. Крепите датчик жестко, чтобы исключить вибрацию, которая может снижать точность срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям защиты IP65, что обеспечивает работу в условиях повышенной запылённости и влажности. Электрическая безопасность соответствует нормам для оборудования класса I. Напряжение питания 10–30 В DC исключает риск поражения током при соблюдении правил монтажа.

Преимущества

• Два выхода (НО + НЗ) позволяют реализовать сложную логику управления без дополнительных реле
• Высокая скорость отклика (2 мс) - идеален для быстрых линий
• Увеличенное расстояние срабатывания (до 400 мм) - удобен для больших зон контроля
• Стандартный диаметр 18 мм - легко заменяется на аналогичные модели других производителей
• IP65 - выдерживает условия цеха, в отличие от менее защищённых моделей

Ограничения применения

• Не подходит для работы с прозрачными материалами (например, стекло, плёнка) - они плохо отражают инфракрасный луч
• Чувствителен к цвету и фактуре поверхности: чёрные, матовые и сильно поглощающие материалы могут снизить эффективность
• Не рекомендован для установки в средах с сильным внешним освещением (особенно солнечным) - возможны ложные срабатывания
• Кабель не экранирован - не следует прокладывать рядом с силовыми кабелями без защиты

Примеры использования

• Обнаружение коробок на конвейере перед упаковкой
• Фиксация наличия детали в патроне станка
• Подсчёт изделий на ленте транспортёра
• Контроль уровня заполнения контейнеров
• Автоматическое отключение механизма при снятии заготовки

Практические советы

• Перед установкой проверьте, что объект будет иметь достаточную отражающую способность - тестируйте с типичным материалом
• Настройте угол установки: чем больше угол между датчиком и поверхностью, тем меньше вероятность ложного срабатывания
• Если возникают помехи - попробуйте закрыть датчик от стороннего света с помощью экрана или трубки
• При замене старого датчика сверьте тип выхода (PNP) и напряжение - другие модели могут требовать NPN или другого диапазона
• Для длительной службы избегайте воздействия масел, растворителей и агрессивных химикатов - даже при IP65 корпус не рассчитан на прямой контакт с жидкостями
