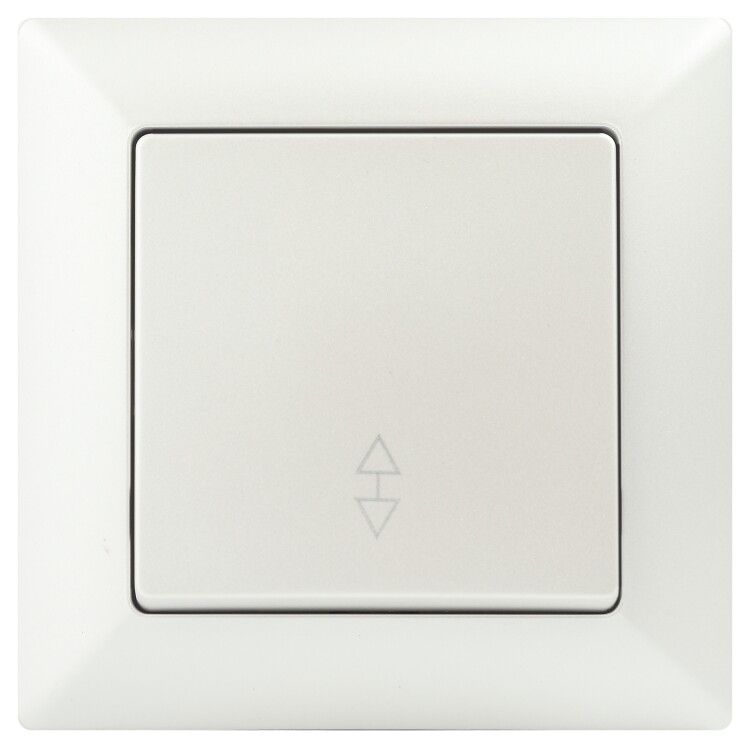

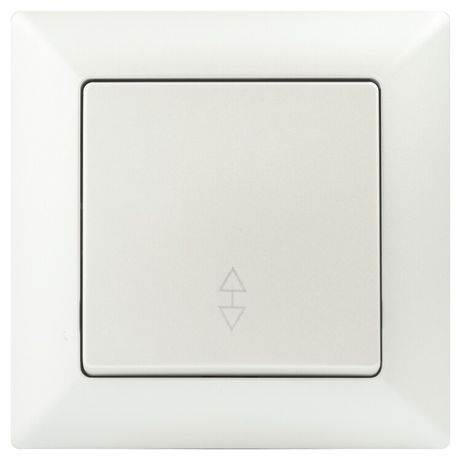

Переключатель Intro Solo 4-103-06 одноклавишный 10А-250В, IP20, СУ, перламутр | Б0053582 ЭРА

Переключатель одноклавишный 10А 250В IP20 СУ перламутр Solo 4-103-06 - устройство для управления светом в помещениях с внутренней проводкой. Разработан для скрытой установки в подрозетники, совместим с сериями Intro Solo и другими элементами системы. Материал корпуса - негорючий термопласт, что повышает безопасность при длительной нагрузке до 10 А.

Назначение и область применения

Переключатель одноклавишный 10А 250В IP20 СУ перламутр Solo 4-103-06 предназначен для коммутирования электрических цепей освещения в жилых, офисных и общественных помещениях. Подходит для управления одной группой светильников с двух мест - например, в коридорах, лестницах или спальнях. Применяется там, где требуется классическая схема проходного включения. Не рекомендован для управления мощными нагревательными приборами или двигателями.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо использование в бытовых сетях 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (при 220 В)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли; применяется только во внутрипомещении
• Количество клавиш: одна - управление одним участком цепи
• Способ подключения: винтовые клеммы - надёжное фиксирование медных проводов сечением до 2,5 мм2
• Материал корпуса: термопласт - самозагасающий, не поддерживающий горение
• Цвет: перламутр - глянцевая отделка, сочетается с декоративными рамками серии Intro
• Подсветка: отсутствует - требует внешнего решения при необходимости индикации положения
• Способ монтажа: скрытая установка - встраивается в стену через подрозетник
• Тип крепления: винтовое + монтажные лапки - два варианта фиксации
• Схема подключения: переключатель на 2 направления - работает в паре с другим аналогичным устройством

Совместимость и монтаж

Переключатель одноклавишный 10А 250В IP20 СУ перламутр Solo 4-103-06 совместим с механизмами серии Intro Solo и использует стандартную посадку для подрозетников глубиной 40–45 мм. Клеммы расположены вертикально - это упрощает прокладку проводов между несколькими устройствами. Благодаря наличию двух отверстий в каждой клемме можно выполнять последовательное соединение (шлейф) нескольких выключателей без дополнительных перемычек. Для установки в один подрозетник используется одиночная рамка, входящая в комплект. Для группы устройств потребуются многоместные рамки: 2-постовая (4-502-xx), 3-постовая (4-503-xx), 4-постовая (4-504-xx), соответствующих цветов.

Безопасность и стандарты

Изделие выполнено из негорючего термопласта, соответствует требованиям безопасности для внутренних электроустановок. Соответствие нормам ГОСТ Р 50030.2 и IEC 60669-1 предполагается, поскольку продукция принадлежит к сертифицированной серии Intro. Отсутствие подсветки исключает риск перегрева и снижает энергопотребление. IP20 позволяет использовать только в сухих помещениях без доступа влаги.

Преимущества

• Два способа крепления - лапки и винты - обеспечивают надёжную фиксацию даже в старых подрозетниках
• Двухотверстные клеммы - упрощают сборку многосекционных блоков без лишних перемычек
• Глянцевая перламутровая поверхность - эстетично смотрится в интерьерах, легко моется
• Компоненты серии Intro Solo взаимозаменяемы - замена одного устройства не требует переделки всей системы
• Чёткая механика клавиши - долговечная работа при частом использовании

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги, пыли и брызг
• Не подходит для помещений с высокой влажностью: ванные комнаты, баня, подвалы
• Не имеет индикации состояния - нельзя определить включен ли выключатель в темноте без дополнительного оборудования
• Только для переменного тока - не постоянный ток
• Максимальная нагрузка 10 А - не следует подключать оборудование свыше 2,2 кВт

Примеры использования

• Управление светом в длинном коридоре: один выключатель у входа, второй - у выхода
• Освещение лестницы: включение снизу и выключение наверху
• Спальная комната: выключатель у двери и рядом с кроватью
• Объединение в блок: три одноклавишных переключателя в трёхпостовой рамке 4-503-06 для управления тремя источниками света

Практические советы

• При монтаже проверьте сечение провода - лучше всего подходят медные жилы 1,5–2,5 мм2
• Затягивайте винты клемм равномерно, чтобы не деформировать контакт - переизбыток усилия может повредить пластик
• Для работы в режиме “проходной” обязательно используйте ещё один такой же переключатель одноклавишный 10А 250В IP20 СУ перламутр Solo 4-103-06 или другой совместимый проходной выключатель
• Выбирая рамку, обращайте внимание на цветовой код: перламутр (11) совпадает с цветом механизма, другие цвета (белый, антрацит и др.) требуют точного соответсвия
• Если планируете установку в новостройке - закупите сразу все необходимые рамки, чтобы избежать расхождения цветов после ремонта
