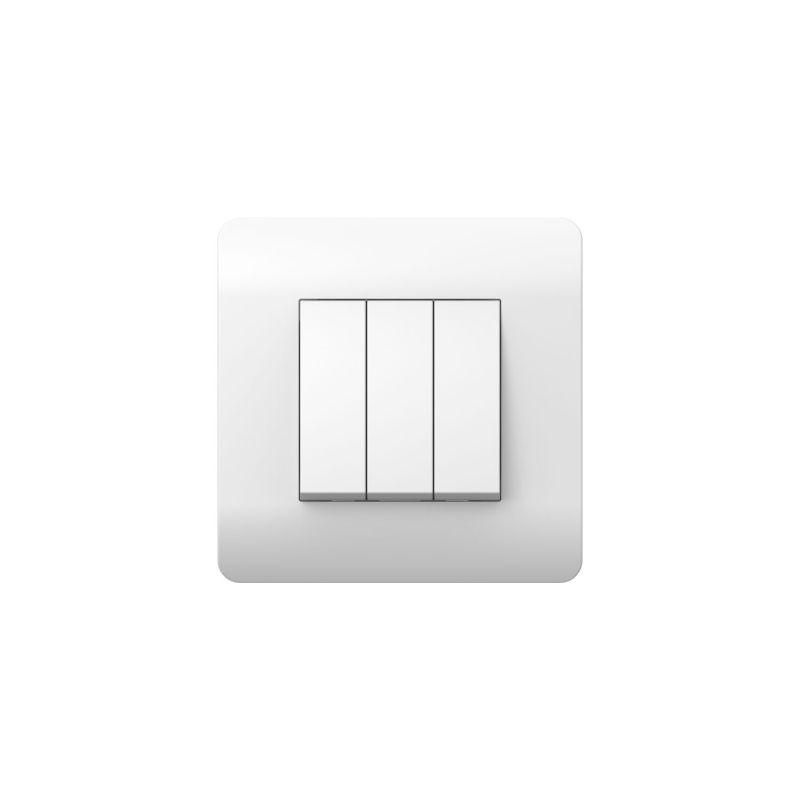

Переключатель 3-клавишный 10А, белый(NEW3-E) | 431507 CHINT

Переключатель 3-клавишный 10А белый от CHINT (артикул 431507) - это надёжное устройство для управления тремя независимыми световыми цепями или нагрузками до 10 А. Подходит для установки в жилых и офисных помещениях, где требуется точечное управление освещением.

Назначение и область применения

Переключатель 3-клавишный 10А белый предназначен для коммутации трёх отдельных электрических цепей. Каждая клавиша управляет своей нагрузкой - например, группой светильников, вытяжкой или бытовым оборудованием. Устройство применяется в квартирах, домах, офисах и других зонах с распределённым освещением. Может использоваться вместо нескольких одноклавишных переключателей, экономя место на стене.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В переменного тока
• Количество клавиш: 3
• Цвет корпуса: белый
• Монтаж: внутренний (на рамку 86x86 мм)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Изготовлен из самозатухающего пластика

Совместимость и монтаж

Переключатель 3-клавишный 10А белый совместим со стандартными монтажными коробками глубиной от 40 мм и рамками 86x86 мм. Для установки требуются три фазных провода (по одному на каждую клавишу) и ноль - он не проходит через переключатель, а подключается параллельно к каждой цепи. Монтаж выполняется после отключения питания. Клеммы рассчитаны на медные провода сечением 0,5–2,5 мм2. Не рекомендуется использовать с нагрузками выше 10 А - это может вызвать перегрев и выход устройства из строя.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60669-1 и ГОСТ Р 50030.2. Произведено из материалов, устойчивых к возгоранию. Переключатель 3-клавишный 10А белый имеет сертификат соответствия, что гарантирует безопасную работу в бытовых сетях 220 В.

Преимущества

• Экономия места: заменяет три одноклавишных переключателя в одной рамке
• Чёткая механика: клавиши работают плавно, без заеданий
• Высокая долговечность: контакты выполнены из серебросодержащего сплава, устойчивы к окислению
• Гладкий матовый пластик легко моется и не царапается

Ограничения применения

Не предназначен для использования во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 не обеспечивает защиту от влаги. Нельзя применять с мощностью свыше 2,3 кВт (при 220 В). Не подходит для управления двигателями, насосами или другими индуктивными нагрузками без дополнительной защиты. Не рекомендуется для внешней установки или помещений с высокой запылённостью.

Примеры использования

• Управление тремя группами потолочных светильников в гостиной
• Контроль освещения в коридоре: вход, середина, выход
• Включение/выключение вытяжки, подсветки зеркала и основного света в ванной комнате (если есть сухая зона)
• Раздельное управление лампами в рабочей зоне, над столом и в углу кабинета

Практические советы

• При замене старого переключателя проверьте, чтобы сечение проводов соответствовало 0,5–2,5 мм2 - слишком толстые провода не войдут в клеммы
• Обязательно отключите автомат перед монтажом - даже при выключенном переключателе фаза остаётся под напряжением
• Если планируете использовать в местах с частым включением (например, туалет), выбирайте модели с более высокой механической износостойкостью - этот переключатель рассчитан на 10 000 циклов
• При сборке схемы убедитесь, что каждый контакт подключён к правильной цепи - путаница может привести к некорректной работе освещения
