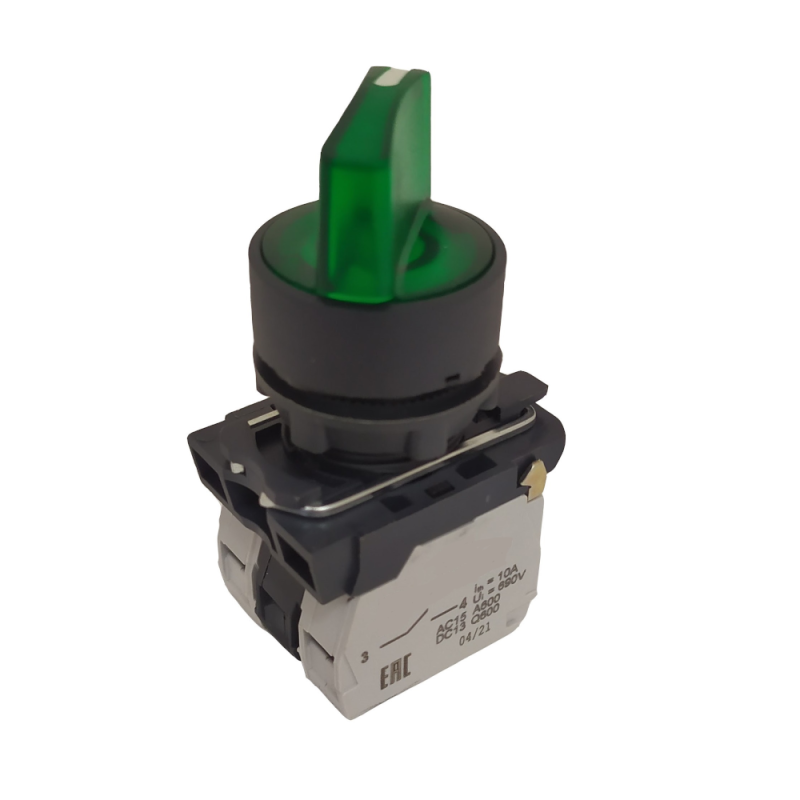

Переключатель КПЕ1111РЛ-220В-зеленый-1но+1нз-ручка-фикс-2поз-индикатор-IP40| 309580 | КЭАЗ

Переключатель КПЕ1111РЛ 220В зеленый 1но+1нз ручка фиксированная 2-позиционный с индикатором IP40 от КЭАЗ предназначен для ручного коммутирования цепей управления в устройствах с напряжением до 220 В. Этот переключатель используется там, где требуется надежное переключение между двумя состояниями с визуальной индикацией.

Назначение и область применения

Переключатель КПЕ1111РЛ 220В зеленый 1но+1нз ручка фиксированная 2-позиционный с индикатором IP40 применяется в системах автоматизации, пультах управления, станках и оборудовании, где нужен простой и наглядный способ включения/выключения или переключения режимов. Подходит для работы в щитах, панелях и корпусах с доступом оператора. Индикатор позволяет легко определить текущее состояние переключателя даже при слабом освещении.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Частота: 50/60 Гц
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество положений: 2 (с нейтральным положением)
• Тип переключателя: кулачковый
• Управление: поворотная ручка с фиксацией
• Индикация: есть (светодиодная или ламповая - тип не указан)
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Диаметр отверстия для монтажа: 23 мм
• Цвет: зеленый
• Количество полюсов: 1

Совместимость и монтаж

Переключатель КПЕ1111РЛ 220В зеленый 1но+1нз ручка фиксированная 2-позиционный с индикатором IP40 устанавливается через отверстие диаметром 23 мм в лицевой панели. Монтаж осуществляется с помощью фиксирующей гайки с тыльной стороны. Устройство совместимо со стандартными панелями из металла, пластика или композита толщиной до 5–6 мм. Для правильной установки проверьте соответствие толщины панели и глубины корпуса. Переключатель не требует дополнительных креплений - он самофиксирующийся.

Безопасность и стандарты

Производитель указывает, что серия КМЕ Кнопки соответствует требованиям к безопасности для оборудования низкого напряжения. Однако реальная степень защиты IP40 не обеспечивает защиту от брызг, пыли высокой плотности или влаги. Это важно учитывать при использовании в условиях повышенной запыленности или сырости - такие среды требуют IP65 и выше. Также учтите, что заявленная в описании производителя максимальная нагрузка 660 В не применима к данному конкретному изделию - его рабочее напряжение ограничено 220 В.

Преимущества

• Фиксированная ручка предотвращает случайное переключение
• Наличие индикатора снижает риск ошибок при управлении
• Компактный размер и стандартный диаметр отверстия позволяют заменить аналогичные модели
• Один переключатель выполняет две функции: включение и выключение за счет НО+НЗ контактов
• Надежная механика от КЭАЗ - известного производителя с долгим сроком службы

Ограничения применения

• Не предназначен для использования во влажных помещениях, на улице или в местах с постоянным воздействием воды - IP40 недостаточно
• Не подходит для коммутации силовых цепей свыше 10 А или 220 В
• Отсутствует нейтральное положение в смысле “обесточивания” - при любом положении один из контактов всегда замкнут
• Индикатор не имеет указания типа (лампа/светодиод) - возможна необходимость внешнего питания
• Не совместим с DIN-рейкой - монтаж только на панель

Примеры использования

• Выбор режима работы станка: “работа / останов”
• Переключение между основным и резервным источником питания в пульте управления
• Активация аварийного сигнала или световой индикации в цехе
• Ручной контроль вентилятора или насоса в системе охлаждения

Практические советы

• При монтаже используйте резиновые прокладки вокруг отверстия - они снизят вибрацию и продлят срок службы механизма
• Проверьте, чтобы провода не задевали движущиеся части ручки после сборки
• Если индикатор работает от сети 220 В - убедитесь, что питание подведено правильно; если от низкого напряжения - потребуется отдельный источник
• Для замены старых моделей - сравните диаметр отверстия (23 мм) и тип контактов (НО+НЗ)
• Не используйте этот переключатель вместо кнопки экстренной остановки - он не имеет специальной формы и не соответствует стандартам аварийного управления
