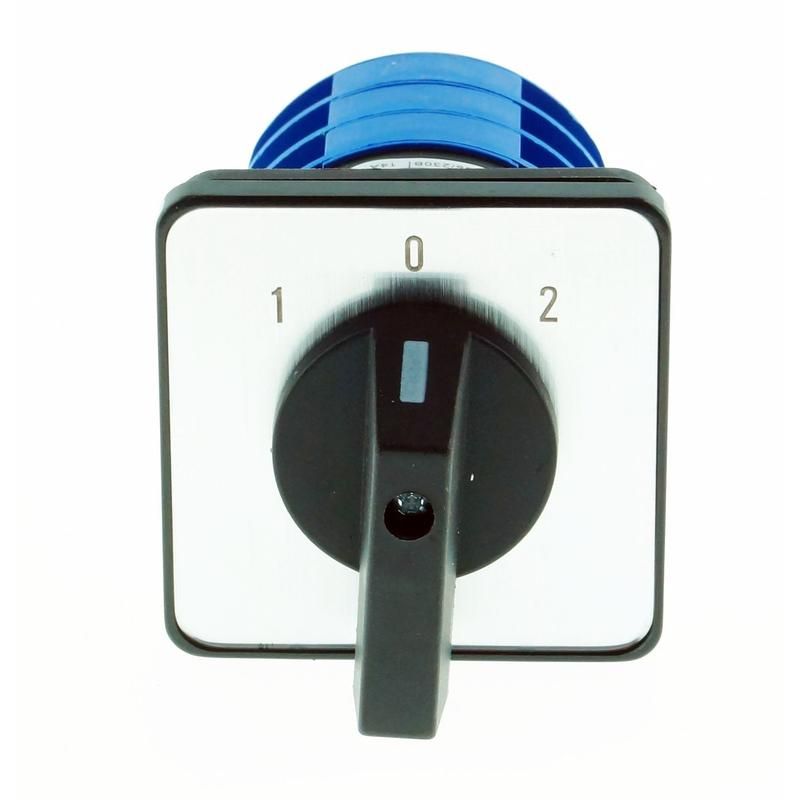

Переключатель кулачковый LW32-10/3 , 10А, 3Р, "1-0-2" | 425138 CHINT

Переключатель кулачковый LW32-10/3, 10 А, 3Р, 1-0-2 от CHINT - это трёхпозиционное устройство с нейтральным положением для коммутации цепей управления и распределения электроэнергии. Подходит для управления двигателями, переключения режимов работы оборудования и подключения измерительных приборов. Артикул 425138 соответствует серии LW32.

Назначение и область применения

Переключатель кулачковый LW32-10/3 используется для ручного переключения между тремя состояниями: «вкл.-выкл.-вкл.» с нейтральной позицией между ними. Применяется в системах управления, где требуется безопасное отключение цепи перед изменением направления или режима работы. Часто устанавливается в качестве:

• реверсивного переключателя для двигателей;
• главного выключателя на панели управления;
• переключателя для подключения амперметра или вольтметра;
• устройства выбора рабочего режима станков, насосов, конвейеров.

Подходит для цепей переменного тока до 380 В. Может использоваться в промышленной автоматике, на объектах с частым ручным управлением.

Технические характеристики

• Количество положений: 3 (1–0–2) - активные положения с нейтральным между ними;
• Количество полюсов: 3 - переключает все три фазы одновременно;
• Номинальный ток: 20 А - способен работать длительно при нагрузке до этого значения;
• Номинальное напряжение: 380 В - рассчитан на работу в сетях до 380 В переменного тока;
• Степень защиты IP20: защищён от доступа пальцами и крупными предметами, но не от пыли и воды - требует установки в закрытом щите;
• Тип монтажа: на лицевую панель - крепится через отверстие в корпусе устройства;
• Модульная ширина: 28,8 мм - совместим со стандартными DIN-рейками и панелями с шагом 9 мм;
• Элемент управления: поворотная рукоятка - обеспечивает чёткое позиционирование и предотвращает случайное переключение;
• Конструкция: встраиваемое устройство - не имеет внешнего корпуса, монтируется внутрь панели.

Совместимость и монтаж

Устройство устанавливается в отверстие размером, соответствующее модульной ширине 28,8 мм. Для надёжной фиксации используются два зажимных болта сзади. Перед монтажом проверьте глубину панели - внутри устройства есть механический механизм, который не должен задевать стенки. Кабели подключаются к верхним и нижним клеммам: каждая фаза имеет вход и выход. Убедитесь, что провода имеют достаточную жесткость - гибкие многожильные провода рекомендуется обжимать наконечниками. Комплектное устройство - значит, в комплекте уже есть рукоятка и крепёж, дополнительные детали не требуются.

Безопасность и стандарты

Переключатель кулачковый LW32-10/3 соответствует требованиям IEC 60947-5-1 для аппаратов управления. Наличие нейтрального положения позволяет полностью отключить питание перед обслуживанием, снижая риск поражения током. Однако степень защиты IP20 не допускает использование в условиях повышенной запылённости, влаги или на открытом воздухе. Установка должна происходить в закрытых электрощитах с классом защиты не ниже IP54.

Преимущества

• Чёткая фиксация трёх позиций - исключает случайное переключение;
• Нейтральное положение обеспечивает полное отключение всех фаз - безопасно для ремонта;
• Высокая механическая прочность - рассчитан на десятки тысяч циклов переключения;
• Совместимость с типовой панелью - легко заменяет аналогичные модели других производителей;
• Интегрированная система контактов - минимизирует риск плохого контакта при высоких токах.

Ограничения применения

• Не предназначен для коммутации токов выше 20 А - при превышении возможен перегрев и оплавление контактов;
• IP20 не защищает от пыли и брызг - нельзя использовать вне закрытых щитов;
• Не работает в цепях постоянного тока - только переменный ток до 380 В;
• Не подходит для частого автоматического переключения - предназначен для ручного управления;
• Запрещено применять в средах с взрывоопасными газами или пылью - отсутствует взрывозащита.

Примеры использования

• Реверс двигателя конвейера: положение «1» - вперёд, «0» - останов, «2» - назад;
• Выбор режима работы станка: «1» - нормальный ход, «0» - отключено, «2» - точечная подача;
• Переключение измерительных приборов: «1» - амперметр на фазе L1, «0» - отключено, «2» - вольтметр между L1-L2;
• Главный выключатель на панели управления насосной станцией - удобно отключить всё одним движением.

Практические советы

• При выборе места установки учтите, что рукоятка должна свободно поворачиваться - не должно быть препятствий сверху или сбоку;
• Для долгой службы регулярно проверяйте контактные группы - особенно при работе с индуктивными нагрузками (двигатели);
• Если планируете заменить старый переключатель - сравните размеры отверстия: 28,8 мм - стандарт для LW32, но другие модели могут отличаться;
• Не используйте переключатель в качестве основного автомата - он не имеет функции защиты от перегрузки или короткого замыкания;
• При подключении соблюдайте цветовую маркировку фаз - чтобы не перепутать положения «1» и «2».
