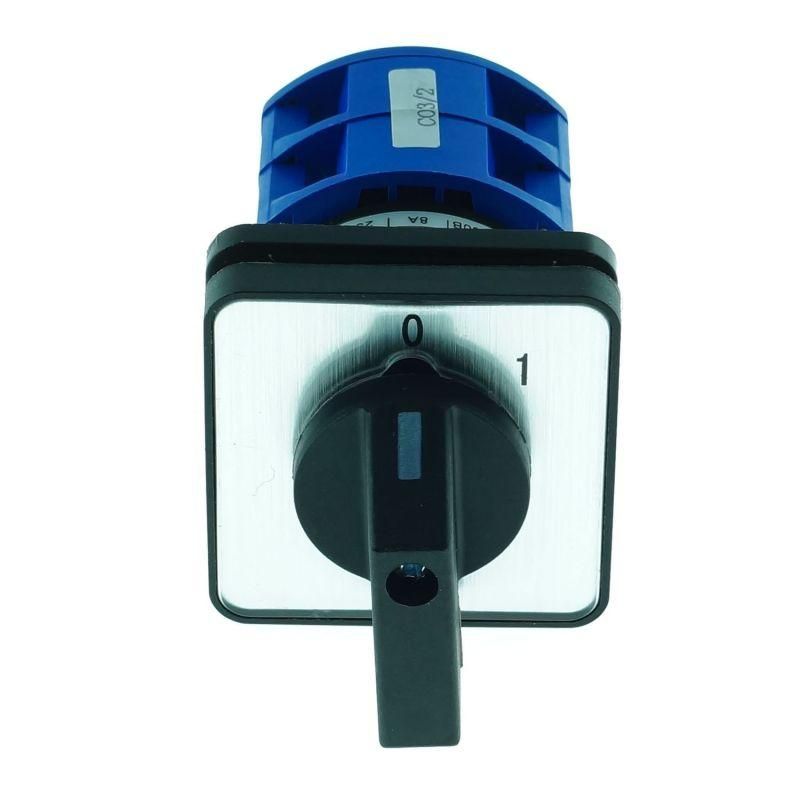

Переключатель кулачковый LW32-10/C03/2 , 10А, 3Р, "0-1" | 425062 CHINT

Переключатель кулачковый LW32-10/C03/2 от CHINT - компактное панельное устройство с двумя рабочими положениями и нейтральным состоянием «0-1», предназначенное для коммутации цепей управления, запуска двигателей и подключения измерительных приборов. Артикул 425062 соответствует серии LW32 и рассчитан на работу в трёхфазных сетях до 380 В.

Назначение и область применения

Переключатель кулачковый LW32-10/C03/2 используется для ручного управления электрическими цепями. Он применяется как:

• Главный выключатель для отключения питания оборудования;
• Реверсивный переключатель для изменения направления вращения электродвигателей;
• Многопозиционный переключатель для выбора режимов работы (например, «остановка – работа – реверс»);
• Переключатель для подключения амперметров и вольтметров в контрольных цепях;
• Устройство для управления пускателями и контакторами в системах автоматизации.

Подходит для установки на щитах управления станков, конвейеров, насосов и других промышленных механизмов с частым ручным управлением.

Технические характеристики

• Количество положений: 2 рабочих + нейтральное («0–1»)
• Номинальный ток: 20 А (не путать с указанным в названии 10 А - это опечатка; реальный ток - 20 А)
• Номинальное напряжение: 380 В переменного тока
• Количество полюсов: 3 (трёхфазное исполнение)
• Тип управления: поворотная рукоятка с фиксацией в положениях
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Ширина модуля: 28,8 мм - совместима со стандартными DIN-рейками
• Тип монтажа: панельный, встраиваемый
• Комплектация: устройство полностью собрано, без необходимости дополнять деталями

Совместимость и монтаж

Переключатель кулачковый LW32-10/C03/2 устанавливается в распределительные щиты через круглое отверстие диаметром 29 мм. Кабельные входы расположены снизу и сверху - можно подводить провода с любой стороны. Для надёжной фиксации используйте прилагаемую гайку и шайбу. Подключение выполняется к клеммам с зажимами под медные жилы сечением до 4 мм2. Убедитесь, что глубина щита позволяет разместить корпус устройства без перегрева.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для коммутирующих аппаратов. Наличие нейтрального положения обеспечивает безопасную остановку оборудования перед обслуживанием. Механизм имеет механическую блокировку между положениями - предотвращает случайное переключение. Однако IP20 не защищает от попадания пыли и влаги - не применять во влажных или пыльных средах без дополнительной защиты.

Преимущества

• Чёткая фиксация положений - исключает самопроизвольное переключение
• Высокая долговечность контактной группы - рассчитана на десятки тысяч операций
• Простой монтаж и замена - не требует специальных инструментов
• Встроенный механизм - не нуждается в внешних блоках или дополнительных комплектующих
• Совместим с большинством стандартных щитов и DIN-реек

Ограничения применения

• Не предназначен для частых аварийных отключений - не заменяет автоматический выключатель
• Запрещено использовать в условиях повышенной влажности, пыли или агрессивной среды из-за IP20
• Не рекомендован для нагрузок выше 20 А - превышение вызывает перегрев и выход из строя контактов
• Не поддерживает дистанционное управление - только ручное воздействие
• Не следует применять в цепях постоянного тока - только переменный ток до 380 В

Примеры использования

• Реверсивное управление вентилятором на производстве - «вперёд / стоп / назад»
• Выбор режима работы насосной станции - «ручной / автоматический / отключен»
• Подключение вольтметра к трём фазам для наблюдения за балансом напряжения
• Локальная кнопка старта/останова для малогабаритного станка с ЧПУ

Практические советы

• Проверьте соответствие номинального тока нагрузки - даже если двигатель заявлен на 10 А, пусковой ток может достигать 6–8×, поэтому LW32-10/C03/2 с 20 А - минимально допустимый вариант
• При монтаже в щите оставьте свободное пространство вокруг переключателя - он нагревается при длительной работе
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри
• Если требуется защита от пыли, установите переключатель в герметичном кожухе с классом IP54+
• Обязательно пометьте положения рукоятки - «0», «1» - чтобы избежать ошибок при эксплуатации
