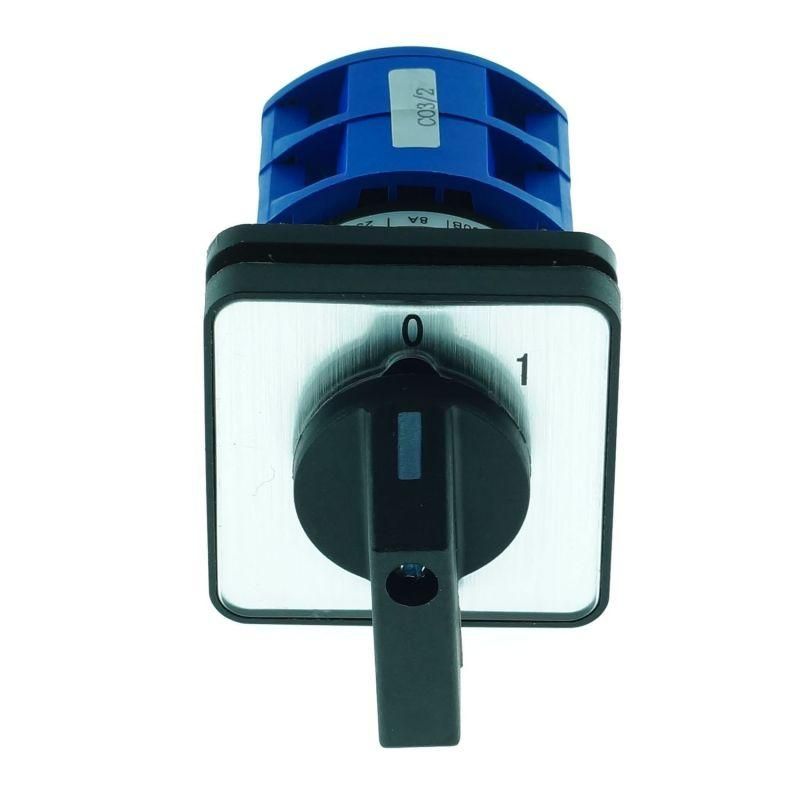

Переключатель кулачковый LW32-10/C33/3, 10А, 3Р, 2 позиции CHINT 425078

Переключатель кулачковый LW32-10/C33/3, 10А, 3Р, 1-2 от бренда CHINT - это компактное устройство для коммутации трёхфазных цепей управления и распределения электроэнергии. Подходит для ручного управления двигателем, переключения режимов работы оборудования и подключения измерительных приборов. Артикул 425078 соответствует серии LW32.

Назначение и область применения

Переключатель кулачковый LW32-10/C33/3, 10А, 3Р, 1-2 используется для ручного переключения между двумя состояниями в цепях управления. Применяется в системах автоматизации, на станках, конвейерах, насосах и других устройствах с электродвигателями. Может служить как главный выключатель, реверсивный переключатель, переключатель для амперметра или вольтметра. Работает в сетях переменного тока до 380 В.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 20 А - способен выдерживать нагрузку до этого значения
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазной сети
• Количество положений: 2 - два устойчивых рабочих состояния (например, «Вкл./Выкл.» или «Прямой/Обратный ход»)
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Тип элемента управления: поворотная рукоятка - удобное механическое управление
• Модульная ширина: 28,8 мм - совместим с типовыми DIN-рейками и щитами
• Конструкция: встроенное устройство - монтируется внутрь панели
• Способ монтажа: на лицевую панель - установка через отверстие в корпусе оборудования
• Комплектное устройство: да - в комплекте всё необходимое для установки

Совместимость и монтаж

Устройство устанавливается в панель с отверстием подходящего размера. Диаметр отверстия должен соответствовать габаритам корпуса переключателя - проверьте чертежи перед сверлением. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для надёжного соединения используйте наконечники. Монтаж выполняется при отключенном питании. Убедитесь, что рукоятка свободно поворачивается без заклинивания после установки.

Безопасность и стандарты

Переключатель кулачковый LW32-10/C33/3, 10А, 3Р, 1-2 соответствует требованиям IEC 60947-5-1 для аппаратов управления. IP40 обеспечивает защиту от контакта с инструментами и крупными частицами, но не предназначен для влажных сред или outdoor-установок. Не применяйте в местах с высокой запылённостью, вибрацией или риском попадания жидкости.

Преимущества

• Надёжная механическая коммутация - нет электроники, которая может выйти из строя
• Чёткое позиционирование - два устойчивых положения исключают случайное переключение
• Простота обслуживания - доступ к контактам при необходимости замены
• Совместимость с сериями LW32 - легко заменить аналогичным устройством из этой же линейки
• Экономия места - компактная модульная форма занимает всего 28,8 мм на DIN-рейке

Ограничения применения

• Не использовать в условиях повышенной влажности, дожде или мытьём - IP40 не защищает от воды
• Не применять для частого включения-выключения под нагрузкой выше 20 А - возможен износ контактов
• Не рекомендован для автономных систем без внешнего предохранителя - требует защиты от перегрузок
• Не подходит для импульсных или высокочастотных сигналов - только для постоянных и низкочастотных цепей

Примеры использования

• Реверс двигателя: переключение направления вращения вентилятора или конвейера
• Выбор режима работы: «Автоматический / Ручной» на станке с ЧПУ
• Подключение вольтметра: переключение между фазами для контроля напряжения
• Главный выключатель: отключение питания всей группы оборудования перед обслуживанием

Практические советы

• Проверяйте соответствие номинального тока нагрузки - даже если двигатель потребляет 10 А, учтите пусковые токи (до 5–7×), они не должны превышать 20 А
• Используйте дополнительную защиту: автоматический выключатель или предохранитель на входе
• При монтаже в металлический щит заземлите корпус переключателя
• Не затягивайте клеммы слишком сильно - можно повредить пластиковые детали
• При замене старого переключателя - сравнивайте количество полюсов, положений и тип рукоятки; модель LW32-10/C33/3, 10А, 3Р, 1-2 имеет точный аналог в серии LW32
