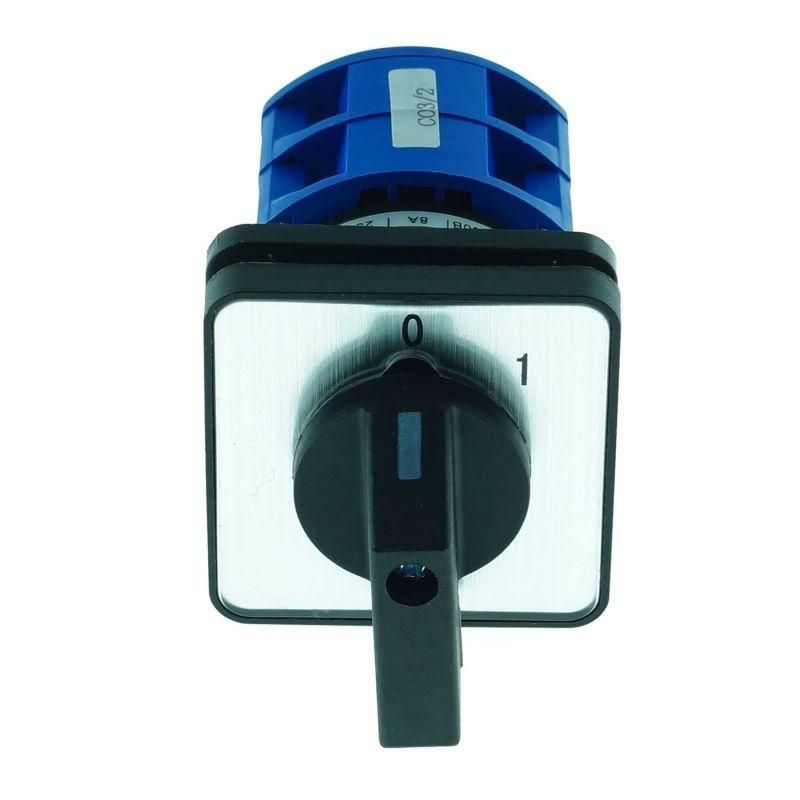

Переключатель кулачковый LW32-125/C03/2 "ОТКЛ-ВКЛ", 125А, 3Р, "ОТКЛ-ВКЛ" | 425073 CHINT

Переключатель кулачковый LW32-125/C03/2 «ОТКЛ-ВКЛ» 125А 3Р «ОТКЛ-ВКЛ» от CHINT предназначен для коммутации силовых цепей переменного тока в системах управления и распределения электроэнергии. Этот аппарат используется как основной выключатель, реверсивный переключатель или для запуска электродвигателей, обеспечивает надёжное механическое переключение между двумя состояниями: «выкл» и «вкл». Артикул 425073 соответствует серийному решению LW32.

Назначение и область применения

Переключатель кулачковый LW32-125/C03/2 «ОТКЛ-ВКЛ» 125А 3Р «ОТКЛ-ВКЛ» применяется в промышленных электрических сетях для:

• Включения и отключения трёхфазных электродвигателей;
• Управления цепями питания оборудования на станках, конвейерах, насосах;
• Изменения направления вращения двигателя (реверс);
• Подключения измерительных приборов - амперметров, вольтметров;
• Как главный выключатель перед распределительными щитами.

Работает в сетях переменного тока до 380 В. Подходит для частых операций включения/отключения благодаря прочной механической конструкции.

Технические характеристики

• Номинальный ток: 125 А - способен безопасно проводить нагрузку до этого значения без перегрева.
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях с линейным напряжением до 380 В.
• Количество полюсов: 3 - переключает все три фазы одновременно, исключая риск работы на одной или двух фазах.
• Количество положений: 2 - только два устойчивых состояния: «ОТКЛ» и «ВКЛ». Нет промежуточных позиций.
• Тип управления: поворотная рукоятка - удобна для ручного воздействия, имеет четкий фиксированный ход.
• Степень защиты IP40: защищён от доступа пальцами и твёрдых частиц размером более 1 мм; не защищён от воды.
• Конструкция: встроенное устройство - монтируется внутрь шкафа или щита, не требует внешнего корпуса.
• Модульная ширина: 79,5 мм - совместим с DIN-рейкой стандартной ширины модулей (17,5 мм × 4,5 = 78,75 мм, допуск в пределах нормы).
• Комплектное устройство: да - в комплекте есть всё необходимое для установки: рукоятка, контакты, крепёж.

Совместимость и монтаж

Переключатель кулачковый LW32-125/C03/2 «ОТКЛ-ВКЛ» 125А 3Р «ОТКЛ-ВКЛ» устанавливается на DIN-рейку типа TS35. Для монтажа требуется свободное место шириной не менее 80 мм. Кабельные входы рассчитаны на жилы сечением до 25 мм2. Соединения выполняются болтовым зажимом - рекомендуется использовать наконечники НШВИ для многожильных проводов. Убедитесь, что расстояние до других элементов позволяет свободно повернуть рукоятку на 90° в каждую сторону.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-3 и IEC 60947-3. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Отсутствие защиты от брызг и пыли (IP40) делает его непригодным для открытых площадок, сырых помещений или мест с высокой запылённостью. Эксплуатация возможна только внутри закрытых электрощитов.

Преимущества

• Высокая механическая долговечность - ресурс переключений до 10 000 циклов.
• Чёткая визуальная индикация положения через рукоятку - легко определить состояние «вкл»/«откл» даже при плохом освещении.
• Отсутствие сложной электроники - отказоустойчивость в условиях вибрации, перепадов температур, помех.
• Простота замены - можно демонтировать и заменить без отключения всей системы, если установлен на отдельную секцию.

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление.
• Не работает в средах с повышенной влажностью, пылью, агрессивными газами - IP40 недостаточен.
• Запрещено применять для коммутации токов выше 125 А - возможен сваривание контактов и выход из строя.
• Не подходит для частотных преобразователей или импульсных нагрузок - только чисто активные или индуктивные нагрузки (например, двигатели).
• Не имеет функции аварийного отключения или блокировки - не заменяет автоматический выключатель.

Примеры использования

• Главный рубильник перед щитом управления станком с трёхфазным двигателем мощностью до 55 кВт.
• Реверсивный переключатель для изменения направления движения ленточного конвейера.
• Переключатель для подключения вольтметра к трём фазам сети - позволяет выбирать, какую фазу измерять.
• Ручной выключатель для обслуживания насосной группы в котельной - когда нужен явный визуальный контроль отключения.

Практические советы

• Выбирайте этот переключатель только тогда, когда требуется простое, надёжное и видимое отключение - вместо автомата, если нет необходимости в тепловой или электромагнитной защите.
• Обязательно проверьте посадочные размеры: ширина 79,5 мм должна точно подходить под вашу DIN-рейку. При монтаже используйте фиксирующие зажимы.
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть корпуса. Достаточно усилия, чтобы провод не выпадал.
• При работе в помещениях с высокой запылённостью - дополнительно герметизируйте щит или используйте переключатель с более высокой степенью защиты (IP65+).
• Помните: после отключения питание остаётся на входных клеммах - всегда проверяйте отсутствие напряжения тестером перед работой.
