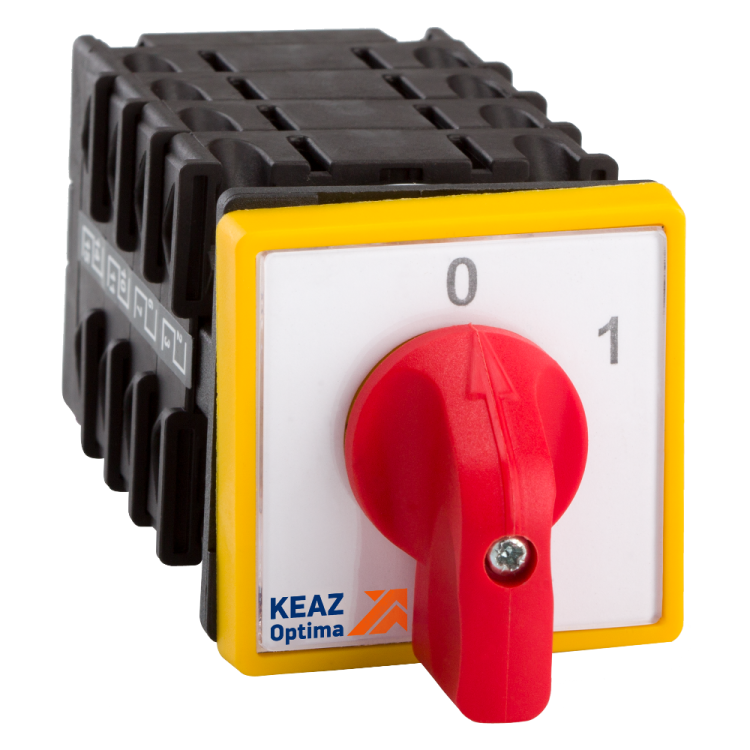

Переключатель кулачковый OptiSwitch 4G25-90-U-S24 КЭАЗ 286906

Переключатель кулачковый 4G25-90-U-S24 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой и двумя положениями, предназначенное для коммутации цепей до 25 А и 690 В. Модель из серии OptiSwitch 4G подходит для установки на монтажную плату и используется там, где требуется надёжное переключение без частых операций.

Назначение и область применения

Переключатель кулачковый 4G25-90-U-S24 применяется для ручного управления электрическими цепями постоянного и переменного тока. Он позволяет выбирать одно из двух рабочих состояний - включено/выключено - с возможностью возврата в нейтральное положение. Подходит для систем автоматизации, пультов управления, испытательных стендов, оборудования с ручным режимом работы, где важна механическая надёжность и устойчивость к вибрациям.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать длительную нагрузку до этого значения;
• Максимальное рабочее напряжение: 690 В - допустимо использование в сетях высокого напряжения, включая трёхфазные системы;
• Количество полюсов: 2 - управляет двумя независимыми цепями одновременно;
• Количество положений: 2 + нейтральное - рукоятка имеет три фиксированных позиции: “вкл”, “выкл” и “нейтраль”;
• Способ монтажа: на монтажную плату - требует подготовленного отверстия и крепления с тыльной стороны;
• Размер передней панели: 64×64 мм - совместим со стандартными нишами и панелями управления;
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм, но не предназначена для влажных сред или прямого воздействия воды;
• Возможно измерение между фазами: да - контактная система позволяет использовать переключатель для контроля напряжения между фазами;
• Количество вспомогательных контактов: 0 - нет дополнительных контактов для сигнализации или блокировки;
• Нормативный документ: ТУ3424-068-05758109-2012 - соответствует техническим условиям КЭАЗ.

Совместимость и монтаж

Переключатель кулачковый 4G25-90-U-S24 устанавливается в отверстие 64×64 мм в панели. Для фиксации используются два штыревых крепления сзади - необходимо обеспечить доступ к задней части панели. Устройство не требует внешнего питания, работает исключительно механически. Совместим с проводами сечением до 2,5 мм2. Не рекомендуется применять в условиях сильной запылённости или агрессивных газов - степень защиты IP44 недостаточна для таких сред.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012, что гарантирует соответствие основным нормам безопасности для промышленных переключателей. Конструкция предотвращает случайное включение благодаря наличию нейтрального положения. Наличие двух полюсов позволяет отключать обе фазы одновременно, снижая риск возникновения опасного потенциала на оборудовании после отключения.

Преимущества

• Высокая механическая прочность - корпус выполнен из ударопрочного пластика, контакты - из медных сплавов с серебряным покрытием;
• Чёткая фиксация положений - рукоятка имеет явные щелчки, исключающие невольные переключения;
• Нейтральное положение - безопаснее при обслуживании, так как полностью размыкает цепь и не позволяет случайно замкнуть её;
• Компактность - занимает минимум места на панели, удобен для плотной компоновки;
• Совместимость с сериями OptiSwitch 4G - легко заменяем и унифицирован с другими элементами этой линейки.

Ограничения применения

• Не подходит для частого переключения - не рассчитан на интенсивную работу (например, более 10–15 циклов в час);
• IP44 не обеспечивает защиту от прямого струйного водяного воздействия - нельзя использовать вне помещений или в местах с мойкой;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к контроллеру;
• Только ручное управление - не поддерживает дистанционное или автоматическое управление;
• Не предназначен для коммутации индуктивных нагрузок выше 25 А - при работе с двигателями или катушками требуется дополнительная защита.

Примеры использования

• Ручной переключатель режима работы станка: “работа / останов / нейтраль”;
• Выбор источника питания в резервной системе: “основной / резервный / отключено”;
• Тестирование электронных схем - возможность вручную менять полярность или подключать/отключать цепи;
• Панель управления насосной станцией с функцией аварийного отключения.

Практические советы

• При монтаже проверьте глубину отверстия - корпус устройства выступает назад, нужен свободный зазор для крепления;
• Убедитесь, что провода не перегнуты у входа в клеммы - это снижает срок службы контактов;
• Если требуется индикация состояния, используйте внешние световые индикаторы - сам переключатель не имеет встроенной сигнализации;
• Для работы в условиях вибраций закрепите панель жёстко - слабые крепления вызывают люфт и быстрый износ механизма;
• Заменяйте только аналогичную модель - даже незначительные отличия в форме или глубине могут помешать установке.
