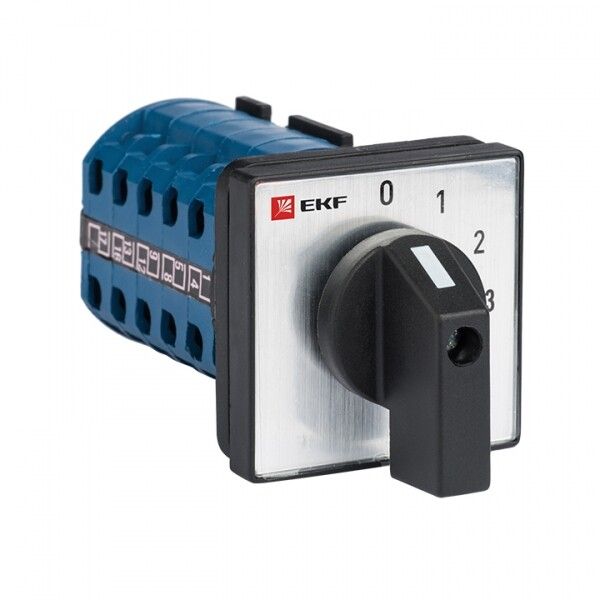

Переключатель кулачковый ПК-1-102 2п 25А "0-1-2-3" EKF pk-1-102-25

Переключатель кулачковый ПК-1-102 25А 2-полюсный «0-1-2-3» от EKF PROxima - это механический коммутационный аппарат с четырьмя фиксированными положениями, предназначенный для ручного управления двухполюсными цепями переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с передней монтажной панелью.

Назначение и область применения

Переключатель кулачковый ПК-1-102 25А 2-полюсный «0-1-2-3» используется для ручного включения и выключения двухпроводных цепей с возможностью выбора одного из трёх рабочих состояний и нулевого положения. Каждое положение рукоятки соответствует замыканию определённой пары контактов. Применяется в системах управления оборудованием, где требуется последовательное переключение режимов - например, в станках, насосах, конвейерах, системах освещения с несколькими уровнями мощности.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 400 В AC
• Частота: 50/60 Гц
• Количество полюсов: 2
• Количество положений: 4 (0 - выкл., 1, 2, 3 - рабочие)
• Количество переключающих контактов: 4
• Количество нормально открытых (НО) контактов: 0
• Наличие нейтрального положения: Да (позиция «0» - все контакты разомкнуты)
• Тип элемента управления: Поворотная рукоятка
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Габариты передней панели: 48×48 мм
• Модульная ширина: 3 модуля (по стандарту DIN)
• Тип корпуса: Встраиваемое устройство

Совместимость и монтаж

Переключатель кулачковый ПК-1-102 25А 2-полюсный «0-1-2-3» предназначен для установки на переднюю панель щита или пульта управления. Монтаж осуществляется через круглое отверстие диаметром 45–47 мм. Устройство фиксируется гайкой сзади. Совместим со стандартными панелями толщиной до 6 мм. Для подключения используются винтовые зажимы - максимальное сечение провода - 4 мм2. Не требует специальных инструментов для установки. Установленный переключатель ПК-1-102 25А 2-полюсный «0-1-2-3» не имеет механизма фиксации в положении - рукоятка легко перемещается между позициями.

Безопасность и стандарты

Переключатель кулачковый ПК-1-102 25А 2-полюсный «0-1-2-3» соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных устройств. Серия EKF PROxima прошла внутренние тестирования на долговечность контактов и термическую стойкость. Однако степень защиты IP20 исключает использование в условиях высокой запылённости, влажности или на открытом воздухе. Для таких условий рекомендуются модели ПК-3 с защитой IP54.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы при частых переключениях
• Чёткая фиксация каждого положения обеспечивает надёжное управление без случайных срабатываний
• Универсальная форма передней панели позволяет использовать в стандартизированных щитах с модульной шириной 3
• Простая конструкция без сложной электроники делает устройство ремонтопригодным и отказоустойчивым

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью, пылью или агрессивной средой - IP20 недостаточно для таких условий
• Не предназначен для автоматического управления - только ручное переключение
• Отсутствие нормально открытых контактов ограничивает возможности создания сложных логических схем
• Не совместим с сетями постоянного тока выше 48 В - рассчитан только на переменный ток 50/60 Гц

Примеры использования

• Управление двумя скоростями двигателя (низкая / высокая / выключение)
• Выбор режима работы системы освещения (только основное / дополнительное / аварийное / выкл.)
• Переключение между источниками питания (основной / резервный / выкл.)
• Ручное управление нагревательными элементами с несколькими уровнями мощности

Практические советы

• При монтаже проверьте глубину отверстия - корпус переключателя ПК-1-102 25А 2-полюсный «0-1-2-3» выступает за пределы панели на 25–30 мм
• Используйте провода с жилами не более 4 мм2 - большие сечения могут повредить зажимы
• Не затягивайте винты слишком сильно - это может деформировать контактные площадки
• Если требуется защита от пыли и влаги - выбирайте модель ПК-3 IP54 вместо ПК-1
• Перед первым включением убедитесь, что все контакты находятся в состоянии «0» - это гарантирует безопасность при подключении
