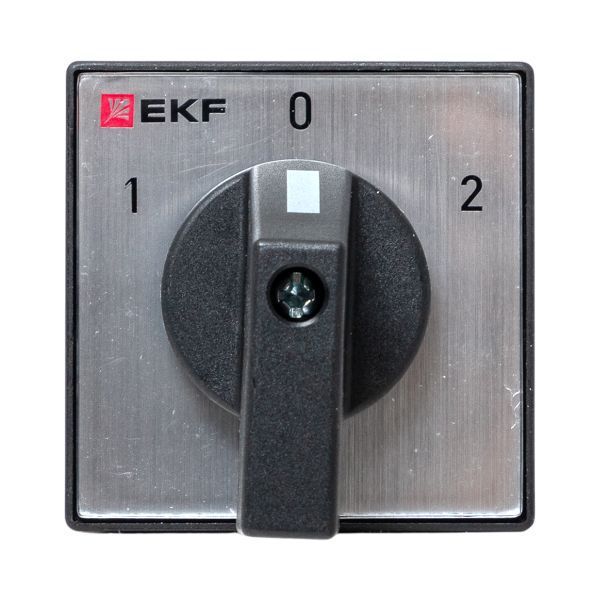

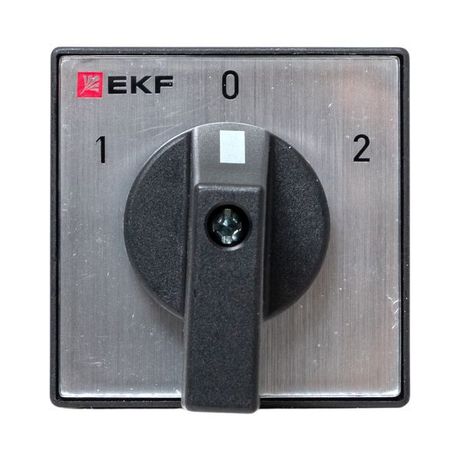

Переключатель кулачковый ПК-1-42 25А 2P "1-0-2" EKF PROxima | pk-1-42-25

Переключатель кулачковый ПК-1-42 25А 2П 1-0-2 от EKF PROxima - это двухполюсный механический переключатель с нейтральным положением, предназначенный для изменения направления движения электродвигателей в цепях переменного тока до 400 В. Подходит для установки на монтажную плату в распределительных щитах и пультах управления.

Назначение и область применения

Переключатель кулачковый ПК-1-42 25А 2П 1-0-2 используется для переключения направления вращения однофазных или трёхфазных электродвигателей через изменение порядка фаз. Наличие трёхпозиционной схемы 1-0-2 позволяет безопасно выключить питание (нейтральное положение) перед сменой направления. Применяется в системах автоматизации: конвейерах, насосах, вентиляторах, станках с реверсивным управлением. Также подходит для ручного управления оборудованием в условиях, где требуется надёжная механическая коммутация без электроники.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузки до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 220/380 В, 50/60 Гц;
• Количество полюсов: 2 - переключает две фазы одновременно, что достаточно для реверса однофазного двигателя или части трёхфазной системы;
• Количество положений: 3 (1-0-2) - два рабочих положения для реверса + нейтральное для отключения;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли;
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями в панелях;
• Модульная ширина: 3 М - соответствует DIN-рейке, удобен для компактной сборки;
• Способ монтажа: на монтажную плату - крепится болтами с тыльной стороны, не требует панельного проёма;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима высокая влажность;
• Рукоятка: рычаг поворотный - обеспечивает чёткую фиксацию в каждом положении, легко оперируется;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к аппаратуре управления и коммутации.

Совместимость и монтаж

Переключатель кулачковый ПК-1-42 25А 2П 1-0-2 предназначен для монтажа на монтажную плату - он крепится сзади через отверстия в корпусе. Для установки потребуется просверлить отверстия под болты M4. Не подходит для установки на DIN-рейку. Совместим с кабелями сечением до 4 мм2. Клеммы выполнены из медного сплава с серебром, обеспечивающим долгий срок службы при частых переключениях. Обязательно соблюдайте посадочные размеры 48×48 мм при изготовлении панели. Устройство не имеет встроенного заземления - заземление необходимо выполнять отдельно через корпус оборудования.

Безопасность и стандарты

Переключатель кулачковый ПК-1-42 25А 2П 1-0-2 соответствует ГОСТ Р 50030.3-99, который регламентирует требования к коммутационным аппаратам низковольтного управления. Серебросодержащие контакты снижают риск нагрева и сваривания при коммутации. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок, сырых помещений или мест с возможностью попадания жидкости. Работа в режиме перегрузки запрещена - максимальный ток 25 А является предельным значением.

Преимущества

• Высокая надёжность благодаря увеличенному содержанию серебра в контактах - меньше искрения и износ;
• Чёткая фиксация рычага в трёх положениях исключает случайное переключение;
• Нейтральное положение обеспечивает безопасное отключение перед реверсом - снижает риск аварий;
• Компактный форм-фактор (48×48 мм) экономит место в щите;
• Изготовлен в соответствии с российским стандартом - совместим с отечественной электроаппаратурой.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита;
• Запрещено использование в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна;
• Не подходит для автоматического управления - требует ручного действия;
• Не рекомендован для частых переключений более 10–15 раз в час - может снизиться срок службы контактов;
• Не имеет встроенных предохранителей - необходима внешняя защита от перегрузок и КЗ.

Примеры использования

• Реверсивный конвейер - переключение между движением вперёд и назад;
• Насосная станция с двумя режимами работы - прямой и обратный поток;
• Электролебёдка - управление подъёмом и опусканием груза;
• Оборудование на заводах - ручное управление механизмами с реверсом;
• Системы вентиляции - смена направления воздушного потока.

Практические советы

• При монтаже используйте болты M4 с гроверами - они предотвратят самопроизвольное ослабление крепления;
• Подключайте кабели плотно - слабый контакт вызывает нагрев и выход из строя;
• Не забывайте отключать питание перед обслуживанием - даже в нейтральном положении есть опасность при наличии конденсаторов или индуктивных нагрузок;
• Для длительной эксплуатации проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых переключениях;
• Если нужна защита от пыли и влаги - выбирайте модель ПК-3 с IP54 вместо ПК-1-42;
• При замене устройства - убедитесь, что новый переключатель имеет ту же схему коммутации (1-0-2) и количество полюсов (2).
