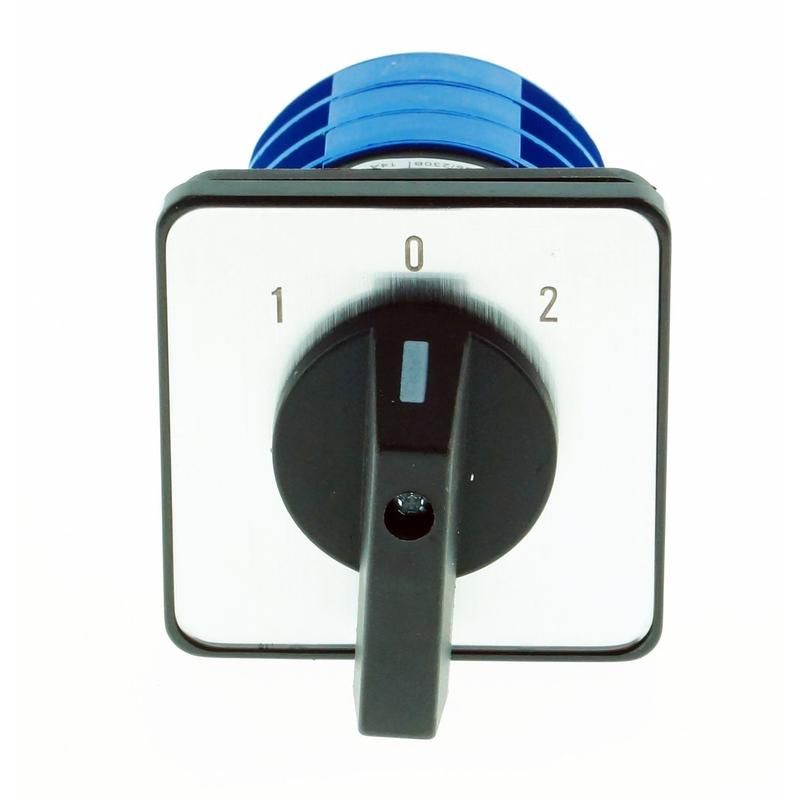

Переключатель кулачковый LW32-25/2 , 25А, 2Р, "1-0-2" | 425052 CHINT

Переключатель кулачковый LW32-25/2, 25 А, 2 полюса, режим работы 1-0-2 от бренда CHINT - это многоступенчатое встраиваемое устройство для коммутации цепей управления и распределения электроэнергии. Подходит для реверса двигателей, переключения измерительных приборов и управления нагрузками до 25 А. Артикул 425052 соответствует серии LW32.

Назначение и область применения

Переключатель кулачковый LW32-25/2 предназначен для ручного переключения между тремя состояниями: «вкл.-выкл.-вкл.» (1-0-2). Он используется в системах управления, где требуется надёжное и механически устойчивое переключение без автоматизации. Применяется в качестве:

• реверсивного переключателя для трёхфазных электродвигателей;
• главного выключателя в щитах управления;
• переключателя для подключения амперметра или вольтметра на разные фазы;
• распределительного устройства в цепях низкой мощности до 380 В переменного тока.

Устройство работает в условиях постоянной эксплуатации на промышленном оборудовании: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток при длительной нагрузке;
• Номинальное напряжение: 380 В - допустимое напряжение в цепях переменного тока (до 440 В согласно описанию производителя);
• Количество полюсов: 2 - переключаются две фазы, третьей фазой можно управлять внешним контактом или использовать как нулевой проводник;
• Количество положений: 3 (1-0-2) - два активных положения с нейтральным (выключенное) между ними;
• Наличие нейтрального положения: да - позволяет безопасно отключить цепь перед изменением направления;
• Тип элемента управления: поворотная рукоятка - обеспечивает чёткую фиксацию в каждом положении;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды - подходит только для внутренней установки в закрытых щитах;
• Модульная ширина: 25,6 мм - совместима со стандартными DIN-рейками шириной 17,5 мм на модуль; требует места для поворота рукоятки;
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф через отверстие, не имеет корпуса снаружи.

Совместимость и монтаж

Переключатель кулачковый LW32-25/2 устанавливается в панель с отверстием подходящего размера (диаметр отверстия указан в документации производителя - обычно около 25–27 мм). Для монтажа используются фиксирующие гайки с тыльной стороны. Устройство не требует дополнительных клемм - все контакты доступны снизу и подключаются проводами сечением до 4 мм2. Работает совместимо с другими компонентами серии LW32, включая аналогичные модели с другим числом полюсов. Обязательно соблюдайте минимальную свободную зону вокруг рукоятки - она должна свободно поворачиваться на 90° в каждую сторону без препятствий.

Безопасность и стандарты

Переключатель кулачковый LW32-25/2 соответствует требованиям IEC 60947-3 для коммутирующих аппаратов низкого напряжения. Наличие нейтрального положения снижает риск случайного запуска оборудования. Контакты выполнены из медных сплавов с серебряным покрытием - обеспечивают долгий срок службы даже при частых переключениях. Однако IP40 не допускает использование во влажных средах, на улице или в местах возможного попадания жидкости.

Преимущества

• Механическая надёжность - нет электроники, не боится помех и скачков напряжения;
• Чёткая фиксация положений - исключает случайное переключение;
• Высокая износостойкость - рассчитан на десятки тысяч операций;
• Простота обслуживания - легко заменить при выходе из строя;
• Интеграция в существующие системы - совместим с большинством щитов производства CHINT и других брендов.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток до 440 В;
• Запрещено применение в помещениях с высокой влажностью, пылью или агрессивной средой - IP40 недостаточно;
• Не подходит для автоматического управления - только ручное управление;
• Не рекомендован для частого переключения более 60 раз в час - может сократить срок службы контактов;
• Требуется место для поворота рукоятки - нельзя устанавливать в плотно забитых шкафах без зазора.

Примеры использования

• Реверс трехфазного двигателя насоса: положение «1» - вращение по часовой стрелке, «0» - останов, «2» - против часовой;
• Переключение вольтметра между фазами L1-L2, L2-L3, L3-L1 в распределительном щите;
• Выбор режима работы вентилятора: «1» - низкая скорость, «0» - выключено, «2» - высокая скорость;
• Главный выключатель для группы маломощных станков в цехе.

Практические советы

• При подключении используйте цветовую маркировку проводов - особенно важно при работе с двумя полюсами и нейтралью;
• Проверьте посадочный диаметр отверстия в панели перед монтажом - он должен точно соответствовать размеру корпуса LW32-25/2;
• Не затягивайте кабельные зажимы слишком сильно - это может повредить изоляцию или контактные планки;
• При необходимости замены - отключите питание, снимите рукоятку и открутите фиксирующую гайку сзади;
• Для увеличения безопасности добавьте предохранители или автоматические выключатели в цепь питания - сам переключатель не является защитным устройством.
