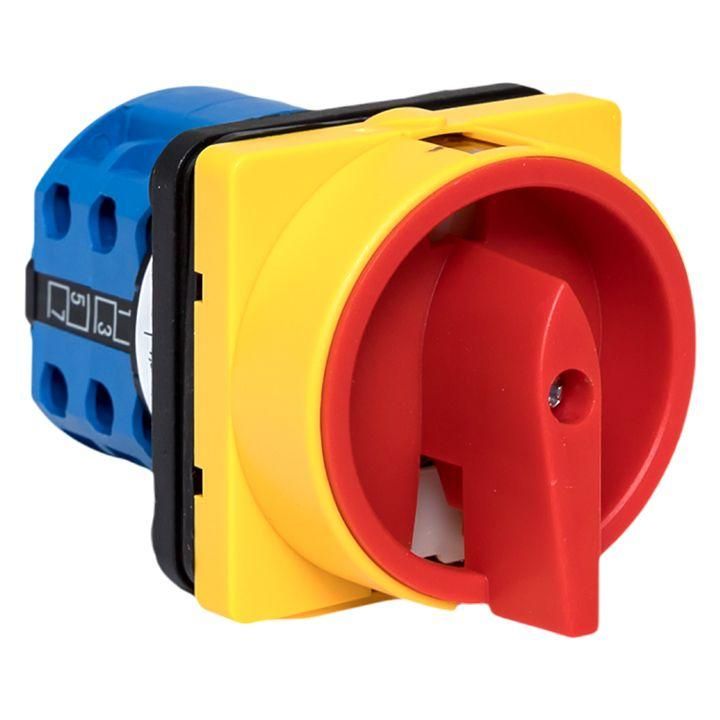

Переключатель кулачковый ПК-1-22 25А 2P "1-0-2" с блокировкой IP65 PROxima |pk-1-22-25-a65| EKF

Переключатель кулачковый ПК-1-22 25А 2-полюсный "1-0-2" с блокировкой IP65 от EKF - это надёжный механический коммутатор для управления электрическими цепями в условиях запылённой или влажной среды. Устройство подходит для установки в распределительных щитах, пультах управления и на промышленном оборудовании.

Назначение и область применения

Переключатель кулачковый ПК-1-22 25А 2-полюсный "1-0-2" с блокировкой IP65 предназначен для ручного включения, отключения и переключения двух электрических цепей. Он работает как выключатель-разъединитель, обеспечивая физическое отключение нагрузки. Применяется в системах диспетчеризации, управления технологическими процессами, на сварочных аппаратах, испытательных стендах и других устройствах, где требуется надёжное и безопасное управление питанием.

Технические характеристики

• Количество полюсов: 2 - позволяет одновременно коммутировать две фазы или одну фазу с нулём;
• Количество положений: 3 ("1-0-2") - два рабочих состояния и нейтральное положение "0" для полного отключения;
• Номинальный ток: 25 А - способен работать с нагрузкой до 25 ампер без перегрева;
• Номинальное напряжение: 400 В - рассчитан на использование в сетях переменного тока до 400 В, 50 Гц;
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф через отверстие;
• Материал контактов: высокое содержание серебра - снижает переходное сопротивление и увеличивает срок службы при частых переключениях.

Совместимость и монтаж

Переключатель кулачковый ПК-1-22 25А 2-полюсный "1-0-2" с блокировкой IP65 совместим со стандартными панелями и щитами, имеющими круглое отверстие подходящего диаметра. Для монтажа необходимо просверлить отверстие в корпусе шкафа, вставить переключатель и закрепить его с помощью контргайки. Клеммы предназначены для подключения медных проводов сечением до 4–6 мм2. Подключение выполняется после полного отключения питания. Блокировка предотвращает случайное переключение при работе оборудования.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для коммутационных аппаратов в промышленных установках. Наличие степени защиты IP65 гарантирует работу в сложных условиях: на открытых площадках, в цехах с брызгами, пылью или влажностью. Переключатель не предназначен для автоматического отключения при аварийных ситуациях - он используется исключительно как ручной разъединитель.

Преимущества

• Высокая долговечность благодаря серебросодержащим контактам - меньше нагрева и искрения при переключении;
• Фиксированное нейтральное положение "0" - обеспечивает явное визуальное и механическое отключение цепи;
• Защита IP65 - позволяет использовать в помещениях с повышенной влажностью и запылённостью без дополнительных кожухов;
• Простая и проверенная механическая конструкция - минимум отказов, легко обслуживается;
• Блокировка положения - предотвращает неквалифицированное вмешательство во время работы оборудования.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой более 25 А - для таких задач нужны автоматы или контакторы;
• Не имеет функции автоматического отключения при перегрузке или коротком замыкании - требует наличия защиты в цепи (например, автоматического выключателя);
• Не рекомендуется для использования в цепях постоянного тока - рассчитан только на переменный ток 50 Гц;
• Не подходит для установки вне помещений без дополнительной защиты от прямого попадания дождя - IP65 не является герметичной герметизацией для длительного нахождения под водой.

Примеры использования

• Переключение режимов работы сварочного аппарата между двумя источниками питания;
• Отключение цепи для техобслуживания станка или конвейера;
• Выбор источника питания в резервных системах (основной / резервный);
• Локальный контроль питания на испытательном стенде;
• Ручное управление освещением или вентиляцией в производственных зонах.

Практические советы

• При выборе места установки учтите доступ к рычагу - оператор должен легко добираться до него даже в перчатках;
• Используйте переключатель только в паре с автоматическим выключателем или предохранителем - он не защищает от перегрузок;
• Проверьте посадочный диаметр перед монтажом - типовое отверстие для ПК-1-22 составляет около 30–32 мм;
• После монтажа протестируйте переключение в холостую - убедитесь, что блокировка работает, а контакты замыкаются чётко;
• Регулярно осматривайте контакты на наличие окисления - особенно в агрессивных средах; при необходимости очищайте мягкой щёткой.
