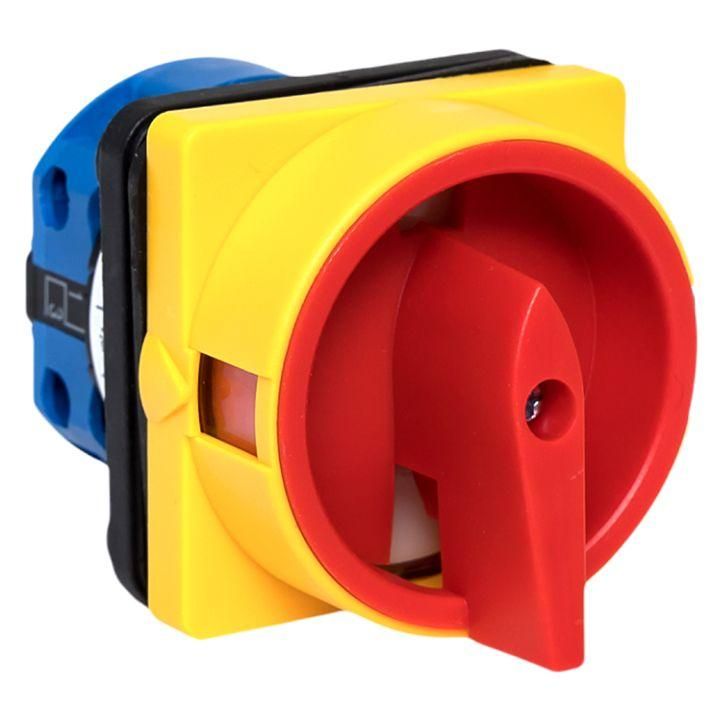

Переключатель кулачковый ПК-1-12 25А 2P "0-1" с блокировкой IP65 PROxima |pk-1-12-25-a65| EKF

Переключатель кулачковый ПК-1-12 25А 2P "0-1" с блокировкой IP65 от EKF - это надёжный механический коммутатор для ручного управления питанием в распределительных щитах, пультах управления и промышленном оборудовании. Устройство обеспечивает чёткое включение и отключение двухполюсной цепи с возможностью фиксированного положения "выкл" и блокировкой для предотвращения случайного срабатывания.

Назначение и область применения

Переключатель кулачковый ПК-1-12 25А 2P "0-1" с блокировкой IP65 применяется там, где требуется ручное управление электропитанием с высокой степенью надёжности. Подходит для:

• Щитового оборудования систем диспетчеризации и распределения энергии;
• Пультов управления станков, конвейеров и сварочных установок;
• Испытательных стендов и контрольных пунктов;
• Замены рубильников в условиях повышенной запылённости или влажности.

Устройство работает как выключатель-разъединитель: полностью от disconnects цепь, обеспечивая безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузки до этого значения без перегрева;
• Число полюсов: 2 - контролирует две фазы одновременно; подходит для трёхфазных сетей при использовании в паре с другими переключателями;
• Напряжение: до 400 В переменного тока, 50 Гц - совместим с промышленными сетями 380–400 В;
• Количество положений: 2 ("0" - выключено, "1" - включено);
• Наличие нейтрального положения: да - рукоятка имеет зафиксированную позицию "выкл", исключающую случайное включение;
• Степень защиты: IP65 - герметичная конструкция защищает от пыли и струй воды из любого направления;
• Тип управления: поворотная рукоятка - удобна для оперативного переключения даже в перчатках;
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф через отверстие.

Совместимость и монтаж

Переключатель кулачковый ПК-1-12 25А 2P "0-1" с блокировкой IP65 предназначен для установки в панели с толщиной материала до 6 мм. Для монтажа необходимо просверлить круглое отверстие диаметром 30 мм - соответствует габаритам корпуса. Клеммы рассчитаны на провода сечением до 6 мм2. Соединение выполняется болтовым зажимом - достаточно затянуть до упора, не переусердствуя. После установки рукоятка должна свободно поворачиваться между положениями "0" и "1".

Не рекомендуется использовать в местах с постоянным ударным воздействием или вибрацией выше 1g - это может вызвать ослабление контактов.

Безопасность и стандарты

Переключатель кулачковый ПК-1-12 25А 2P "0-1" с блокировкой IP65 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для коммутационных аппаратов низкого напряжения. Конструкция обеспечивает электробезопасность: при отключенном состоянии токопроводящие части полностью изолированы. Блокировка рукоятки позволяет закрепить её в положении "0" с помощью замка - что важно для работ по техобслуживанию согласно правилам безопасности.

Преимущества

• Высокое содержание серебра в контактных группах снижает переходное сопротивление и продлевает срок службы при частых включениях;
• Защита IP65 позволяет применять устройство в сырых, пыльных и агрессивных средах - например, на производствах, в цехах, на открытых площадках;
• Механическая надёжность: отсутствие электроники делает переключатель устойчивым к скачкам напряжения и помехам;
• Фиксация в положении "0" предотвращает аварийное включение во время ремонта;
• Простота обслуживания - можно проверить и заменить контакты без полной разборки устройства.

Ограничения применения

• Не предназначен для автоматического управления - требует ручного действия;
• Не подходит для частого включения-отключения более 10 раз в час - риск перегрева контактов;
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц;
• Не следует применять в средах с химически активными газами или агрессивными жидкостями - IP65 не гарантирует защиту от кислот и растворителей;
• Не является устройством защиты от перегрузки или короткого замыкания - должен использоваться в сочетании с автоматическими выключателями или предохранителями.

Примеры использования

• На станке ЧПУ - для ручного отключения питания перед заменой инструмента;
• В пульте управления конвейером - чтобы остановить ленту при аварии;
• На сварочном посту - для быстрого отключения при перерывах в работе;
• В распределительном щите объекта - как основной разъединитель входного кабеля.

Практические советы

• При выборе убедитесь, что посадочный диаметр отверстия в панели точно соответствует 30 мм - иначе не получится плотно закрепить переключатель кулачковый ПК-1-12 25А 2P "0-1" с блокировкой IP65;
• Для длительной работы в условиях высокой температуры (>+40C) используйте дополнительную вентиляцию вокруг шкафа;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или высоких токах;
• Если нужна возможность блокировки несколькими замками - выбирайте модели с отверстием под замок на рукоятке - этот вариант есть в серии EKF;
• Не путайте с автоматическими выключателями - этот переключатель не отключает при перегрузке, он лишь разрывает цепь вручную.
