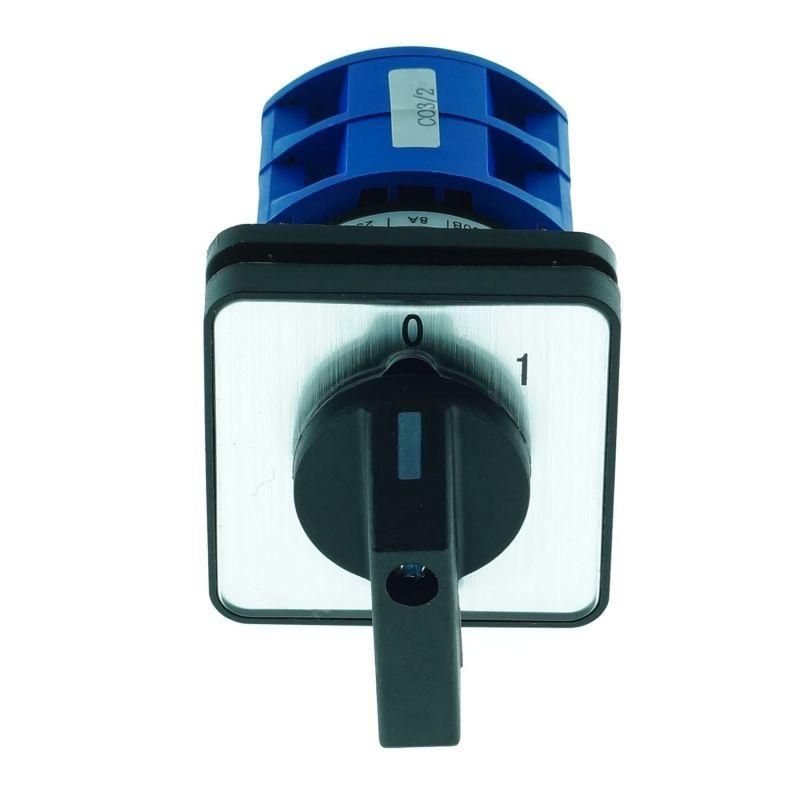

Переключатель кулачковый LW32-25/C02/1 , 25А, 2Р, "0-1" | 425061 CHINT

Переключатель кулачковый LW32-25/C02/1 от CHINT - это надёжный коммутирующий аппарат с нейтральным положением, предназначенный для управления электрическими цепями в промышленном оборудовании. Его конструкция обеспечивает точное переключение между двумя рабочими состояниями и нулевой позицией, что делает его идеальным решением для систем контроля и распределения энергии.

Назначение и область применения

Переключатель кулачковый LW32-25/C02/1 используется для коммутации цепей управления, включения и реверса электродвигателей, переключения измерительных приборов (амперметров, вольтметров) и распределения электроэнергии в цепях переменного тока до 380 В. Подходит для установки на панелях управления станков, конвейеров, насосных систем и других промышленных устройств, где требуется механическая фиксация положений и чёткое разделение состояний “выкл” – “вкл”.

Технические характеристики

• Тип: кулачковый переключатель
• Количество полюсов: 2
• Номинальный ток: 25 А
• Номинальное напряжение: 380 В
• Режим работы: “0–1” - два рабочих положения с нейтральной позицией “0” между ними
• Управление: поворотная рукоятка
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Тип монтажа: встраиваемый, на лицевую панель
• Ширина модуля: 38,4 мм
• Наличие корпуса: да

Совместимость и монтаж

Переключатель кулачковый LW32-25/C02/1 устанавливается в щитовые панели через круглое отверстие диаметром, соответствующий габаритам корпуса. Для монтажа требуется предварительно просверленное отверстие и фиксация с помощью крепёжной гайки с тыльной стороны панели. Учитывайте ширину модуля - 38,4 мм - при планировании компоновки в DIN-рейке или панели. Совместим с проводами сечением до 4 мм2. Клеммы рассчитаны на зажим винтового типа - затягивать с усилием 0,5–0,7 Нм, чтобы избежать деформации контактов.

Безопасность и стандарты

Переключатель LW32-25/C02/1 соответствует требованиям IEC 60947-5-1 для коммутационных аппаратов управления. Конструкция исключает самопроизвольное переключение благодаря механической фиксации каждого положения. Однако IP20 не защищает от попадания пыли и влаги - применение допускается только внутри закрытых щитов или помещений с контролируемой средой.

Преимущества

• Чёткая фиксация трёх положений (“0”, “1”) - минимизация случайного включения
• Высокая долговечность механических частей - до 10 000 циклов переключения
• Интегрированный корпус снижает риск внешнего воздействия на контакты
• Поддержка двухполюсной коммутации позволяет управлять нагрузкой с одной стороной питания
• Совместимость со стандартным монтажом в панелях - легко заменить аналогичные модели

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влажности или агрессивной среды - IP20 недостаточно для таких условий
• Запрещено использовать в цепях постоянного тока выше 250 В - конструкция оптимизирована только для переменного тока
• Не рекомендуется для частого переключения более 10 раз в минуту - возможен перегрев контактов
• Не имеет функции автоматического отключения при перегрузке - требует внешней защиты (автоматический выключатель или предохранитель)

Примеры использования

• Реверсивное управление двигателем насоса - переключение между “вперёд” и “назад” через нейтральное положение
• Выбор режима работы станка: “ручной” / “автоматический”
• Переключение входа вольтметра между фазами A-B-C
• Активация/деактивация системы освещения в цехе через центральный пункт управления

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 25 А
• При подключении используйте цветную маркировку проводов - особенно важно при работе с двумя полюсами
• Обязательно отключите питание перед обслуживанием - даже в нейтральном положении есть потенциал опасности
• При замене старого переключателя сверьте тип и количество полюсов - модель LW32-25/C02/1 совместима с другими изделиями серии LW32
• Для длительной службы регулярно проверяйте состояние контактов и степень окисления - при необходимости очищайте контактные поверхности сухой мягкой щёткой
