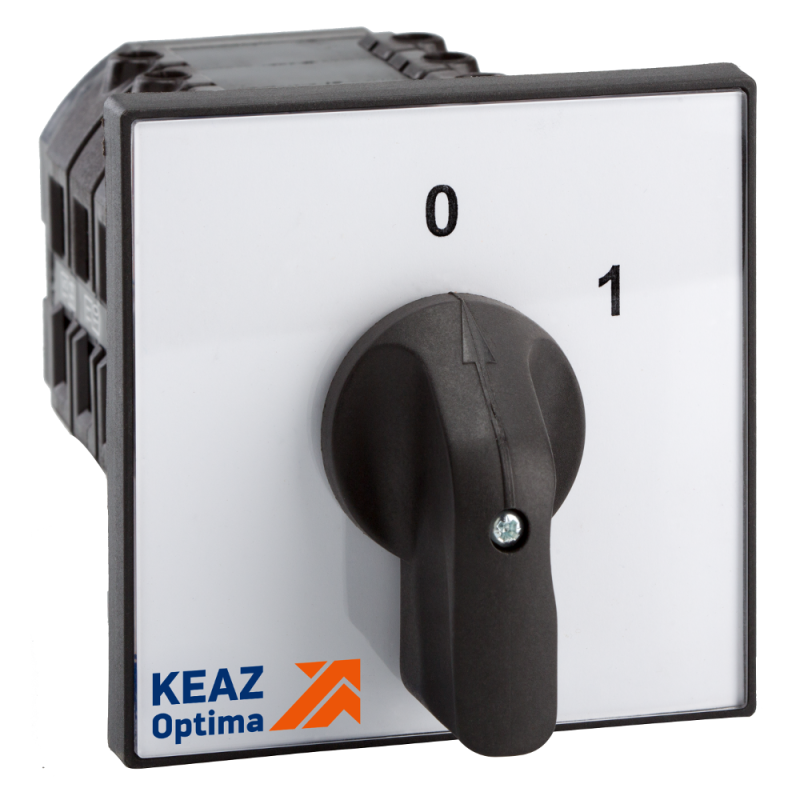

Переключатель кулачковый OptiSwitch 4G63-100-U-R214 КЭАЗ 296763

Переключатель кулачковый OptiSwitch 4G63-100-U-R214 - это надёжное встраиваемое устройство от КЭАЗ для коммутации трёхфазных цепей до 63 А. Применяется в системах управления оборудованием, где требуется безопасное отключение и переключение питания, особенно там, где важна механическая устойчивость и контроль за состоянием сети.

Назначение и область применения

Переключатель кулачковый OptiSwitch 4G63-100-U-R214 предназначен для ручного включения и отключения шести полюсов трёхфазной электрической цепи. Он позволяет полностью разъединить питание оборудования, обеспечивая безопасность при обслуживании. Подходит для установки в распределительных щитах, на станках, конвейерах, насосных станциях и других промышленных объектах, где нужна жёсткая механическая фиксация положений и исключена случайная активация.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную нагрузку без перегрева
• Максимальное рабочее напряжение переменного тока: 690 В - подходит для высоковольтных сетей промышленного типа
• Количество полюсов: 6 - управляет всеми тремя фазами и нулём одновременно, включает два дополнительных контакта для сигнализации или блокировки
• Количество положений переключателя: 2 - «Вкл» и «Выкл»; есть нейтральное положение для точного позиционирования
• Степень защиты IP44 - защищён от брызг воды и предметов более 1 мм, подходит для помещений с повышенной влажностью, но не для открытых площадок
• Размер передней панели: 88×88 мм - совместим со стандартными отверстиями в панелях
• Тип рукоятки: флажок - удобен для быстрого визуального определения положения, легко захватывается рукой даже в перчатках
• Способ монтажа: винтовой - крепится через четыре отверстия, требует предварительного сверления
• Возможность измерения между фазами: да - можно использовать для проверки наличия напряжения в цепи

Совместимость и монтаж

Устройство предназначено для встраивания в панель. Для установки потребуется подготовить отверстие 88×88 мм. Монтаж выполняется с помощью четырёх винтов, которые затягиваются с моментом, соответствующим требованиям производителя. Перед подключением необходимо отключить питание. Кабели подводятся снизу или сбоку - в зависимости от комплектации. Убедитесь, что сечение провода соответствует допустимому для 63 А (обычно 16–25 мм2 медный). Не используйте гибкие многожильные кабели без наконечников - они могут ослабнуть при затяжке.

Безопасность и стандарты

Perеключатель кулачковый OptiSwitch 4G63-100-U-R214 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Наличие нейтрального положения и двухпозиционного механизма гарантирует чёткую фиксацию состояния, снижая риск аварийного включения. Конструкция исключает самопроизвольное переключение. IP44 обеспечивает защиту от попадания жидкости и сторонних предметов, что повышает безопасность при работе в условиях производства.

Преимущества

• Шесть полюсов позволяют отключать все фазы и ноль одновременно - минимизирует риск остаточного напряжения
• Нейтральное положение даёт возможность точно выставить рукоятку без включения/выключения - удобно при диагностике
• Механизм с флажком обеспечивает наглядное отображение текущего состояния - видно даже с расстояния
• Изделие из серий OptiSwitch 4G отличается долговечностью и устойчивостью к вибрациям
• Совместим с типовыми панелями 88×88 мм - не требует доработки корпуса

Ограничения применения

• Не предназначен для частого включения/выключения - не имеет дугогашения, рассчитан на редкие операции (не более 10–15 раз в день)
• IP44 не обеспечивает защиту от прямого потока воды или пылевой среды - нельзя устанавливать вне помещения или в местах с сильным пылеобразованием
• Не подходит для автоматических систем - требует ручного воздействия
• Не рекомендуется для цепей с высокими импульсными нагрузками (например, частотные преобразователи без фильтров)

Примеры использования

• Отключение питания станка перед техобслуживанием
• Выбор режима работы конвейера (работа / остановка / диагностика)
• Ручное переключение между основным и резервным источником питания
• Локальный рубильник для группы двигателей в цехе
• Проверка напряжения между фазами перед работой на линии

Практические советы

• При замене старого переключателя - сравните размеры и количество полюсов. OptiSwitch 4G63-100-U-R214 заменяет аналогичные модели от других производителей с такими же параметрами
• Обязательно проверьте соответствие сечения кабелей и класса изоляции - недостаточно мощный кабель вызовет перегрев
• После монтажа протестируйте работу вручную: убедитесь, что рукоятка фиксируется в обоих положениях и не болтается
• Для условий с частыми вибрациями дополнительно закрепите винты контргайками
• Артикул 296763 - единственный номер для заказа запчастей и сервисного обслуживания. Сохраняйте его в документации
