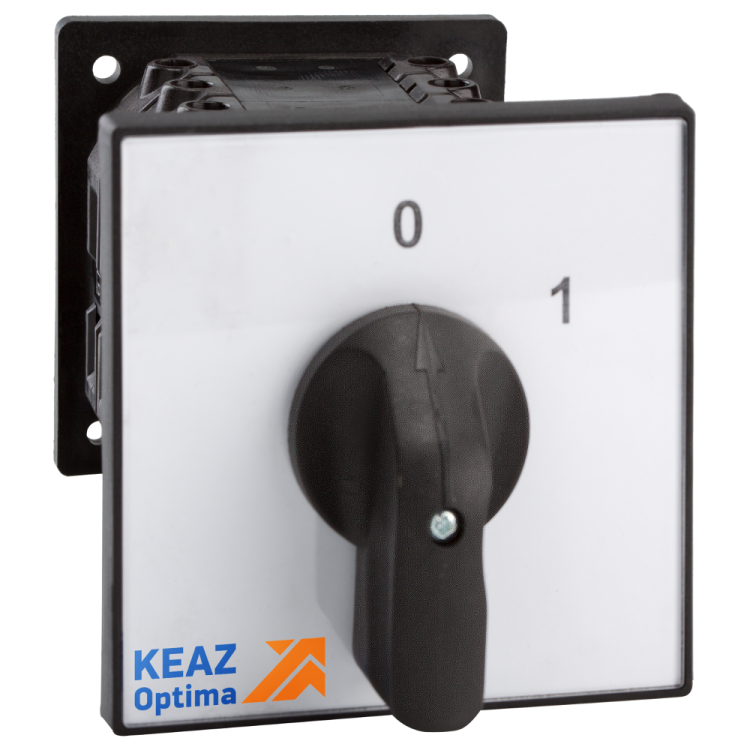

Переключатель кулачковый OptiSwitch 4G63 10 U R214 КЭАЗ 138290

Переключатель кулачковый 4G63-10-U-R214 от КЭАЗ - компактное встраиваемое устройство с номинальным током 63 А и двумя положениями рукоятки, предназначенное для коммутации трёхфазных цепей переменного и постоянного тока. Подходит для управления оборудованием в условиях повышенной запылённости и влажности благодаря защите IP44.

Назначение и область применения

Переключатель кулачковый 4G63-10-U-R214 используется для ручного включения и выключения трёхфазных нагрузок. Благодаря наличию нейтрального положения позволяет безопасно отключить питание оборудования без автоматического возврата в рабочий режим. Применяется в системах управления станками, насосами, конвейерами, воздушными завесами и другим промышленным оборудованием, где требуется надёжная механическая коммутация.

Технические характеристики

• Номинальный ток: 63 А - способен работать с мощными нагрузками без перегрева
• Количество полюсов: 3 - управление всеми фазами одновременно
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В AC/DC
• Род тока: переменный и постоянный (AC/DC) - универсальное применение
• Количество положений: 2 (включено / выключено + нейтраль) - два четко определённых состояния
• Контакты: 3 нормально открытых (НО), 0 нормально закрытых (НЗ) - только замыкание цепи при включении
• Степень защиты: IP44 - защита от предметов больше 1 мм и брызг воды со всех сторон
• Сечение кабеля: до 25 мм2 - совместим с крупногабаритными проводниками
• Габариты передней панели: 88×88 мм - стандартизованный размер для установки в щиты
• Способ монтажа: на монтажную плату - требует предварительно подготовленного отверстия
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C и относительной влажности до 80%
• Тип подключения: винтовой зажим - надёжное и проверенное соединение

Совместимость и монтаж

Переключатель кулачковый 4G63-10-U-R214 устанавливается в панель через прямоугольное отверстие 88×88 мм. Для монтажа необходима металлическая или прочная пластиковая плита толщиной до 8 мм. Перед установкой убедитесь, что глубина корпуса соответствует свободному месту внутри шкафа - устройство имеет значительную глубину из-за внутреннего механизма. Соединение выполняется винтовыми зажимами; максимальное сечение жил - 25 мм2. Не допускается использование многожильных проводов без наконечников. Монтаж следует выполнять при отключенном питании.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3424-068-05758109-2012. Конструкция обеспечивает электрическую изоляцию между контактами и корпусом. Защита IP44 снижает риск повреждения от пыли и случайных брызг воды, однако не предназначена для работы в условиях постоянного воздействия жидкости или погружения. Не рекомендуется использовать в взрывоопасных средах - сертификат ATEX отсутствует.

Преимущества

• Наличие нейтрального положения - исключает самовключение после аварийного отключения
• Высокая долговечность механической конструкции - рассчитан на десятки тысяч операций
• Чёткий тактильный ход рукоятки - легко отличить положения даже в перчатках
• Совместимость с кабелями большого сечения - не требует переходников
• Производится КЭАЗ - известный российский бренд с гарантией качества и доступностью запчастей

Ограничения применения

• Не подходит для частого включения/выключения - не является аппаратом для частых операций (например, пускателей)
• Отсутствие НЗ контактов - нельзя использовать для сигнализации или блокировок, требующих замыкания при отключении
• Защита IP44 недостаточна для улицы или сырых помещений с постоянным орошением
• Не имеет световой индикации - состояние устройства необходимо контролировать визуально
• Требуется точное соблюдение габаритов отверстия - некорректный монтаж может повредить механизм

Примеры использования

• Отключение питания трехфазного станка перед обслуживанием
• Выбор режима работы конвейера (работа / остановка)
• Ручное управление насосной группой в водопроводной системе
• Аварийное отключение нагревательных элементов в термических камерах

Практические советы

• При подключении используйте наконечники на многожильных проводах - это предотвратит ослабление контакта
• Проверьте посадочный диаметр отверстия в панели - он должен точно соответствовать 88×88 мм
• Не затягивайте винты слишком сильно - это может повредить изоляционные детали
• Для удобства обслуживания установите рядом предупредительную табличку с указанием функции каждого положения
• Переключатель кулачковый 4G63-10-U-R214 лучше всего сочетается с другими изделиями серии OptiSwitch 4G - одинаковый стиль, размеры и качество сборки
