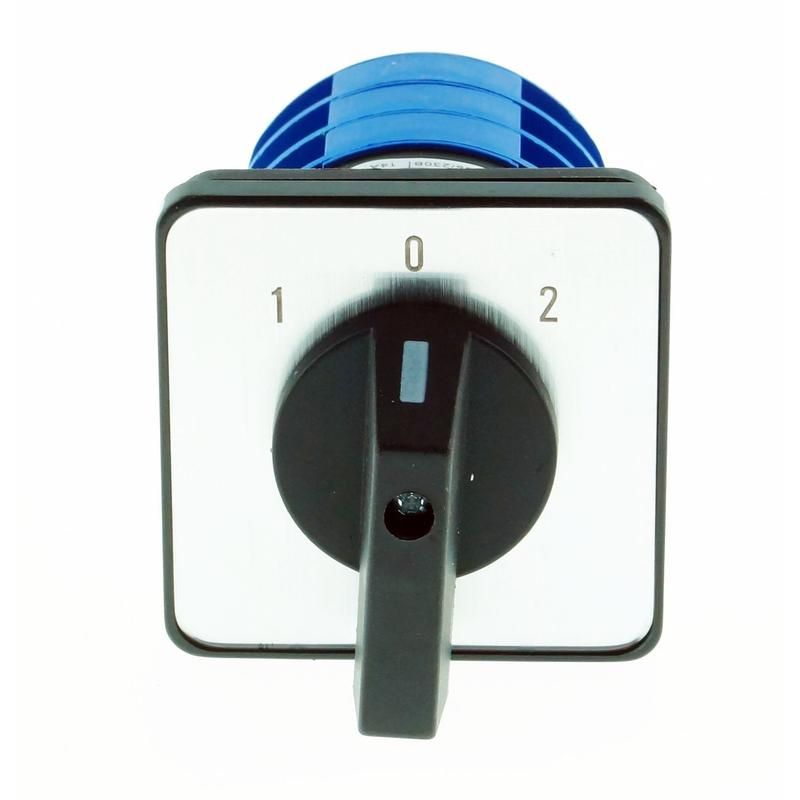

Переключатель кулачковый LW32-63/3 , 63А, 3Р, "1-0-2" | 425040 CHINT

Переключатель кулачковый LW32-63/3, 63А, 3Р, 1-0-2 от бренда CHINT - это надёжное коммутирующее устройство с нейтральным положением, предназначенное для управления электродвигателями, распределения энергии и переключения цепей контроля в промышленной автоматике.

Назначение и область применения

Переключатель кулачковый LW32-63/3 используется для ручного переключения трёхфазных цепей между двумя рабочими состояниями и нейтральной позицией «выкл». Подходит для:

• реверса электродвигателей (например, на конвейерах, насосах, вентиляторах);
• включения и отключения питания оборудования;
• переключения измерительных приборов - амперметров, вольтметров;
• управления цепями управления в панелях автоматики.

Устройство применяется в системах с переменным током до 380 В, часто встречается в промышленных щитах, на станках и в производственных линиях.

Технические характеристики

• Номинальный ток: 63 А - способен безопасно коммутировать нагрузки до этой величины;
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях с напряжением до 380 В переменного тока;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Количество положений: 3 (1–0–2) - два рабочих положения и одно нейтральное (выключенное);
• Наличие нейтрального положения: да - позволяет полностью отключить цепь перед изменением направления работы;
• Тип элемента управления: поворотная рукоятка - удобна для ручного оперирования;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды - подходит для установки внутри закрытых щитов;
• Тип монтажа: на лицевую панель - устанавливается через отверстие в дверце или стенке шкафа;
• Модульная ширина: 64,5 мм - соответствует стандартному шагу DIN-рейки, требует места шириной около 65 мм.

Совместимость и монтаж

Переключатель кулачковый LW32-63/3 монтируется в панели с помощью фланца и крепёжных болтов. Для установки требуется подготовить прямоугольное отверстие размером, соответствующее корпусу устройства - рекомендуется сверить габариты по чертежу производителя. Клеммы рассчитаны на провода сечением до 16 мм2. Убедитесь, что кабели подключаются правильно: L1, L2, L3 - вход; T1, T2, T3 - выход. Нейтральная позиция «0» размыкает все три полюса. Монтаж допускается только при отключённом питании.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для коммутационных аппаратов низкого напряжения. Степень защиты IP40 обеспечивает безопасную эксплуатацию в условиях промышленных помещений, где исключено попадание жидкости. Переключатель LW32-63/3 не предназначен для частого включения-отключения под нагрузкой - для таких задач используют контакторы или автоматические выключатели.

Преимущества

• Надёжная механическая конструкция - долгий срок службы даже при частых переключениях;
• Чёткая фиксация положений - предотвращает случайные перемещения рукоятки;
• Интегрированная система заземления - есть контакт для подключения PE-проводника;
• Встроенный механизм блокировки - можно использовать с замком для запирания в нейтральном положении;
• Простота обслуживания - доступ к клеммам без демонтажа всего устройства.

Ограничения применения

• Не предназначен для автономного отключения при КЗ - не имеет тепловой или электромагнитной защиты;
• IP40 не защищает от влаги - нельзя устанавливать во влажных помещениях или на улице;
• Не подходит для частого включения-отключения под высокой нагрузкой - лучше применять совместно с контактором;
• Требует свободного доступа для ручного управления - не подходит для удалённого или автоматического управления;
• Не работает с постоянным током выше 48 В - только переменный ток до 380 В.

Примеры использования

• Реверсивное управление двигателем вентилятора: положение «1» - вращение по часовой стрелке, «0» - останов, «2» - против часовой;
• Переключение вольтметра между фазами A-B-C в распределительном щите;
• Главный рубильник для станка с ЧПУ - позволяет полностью отключить питание перед техобслуживанием;
• Выбор режима работы двух насосов: один в работе, второй в резерве.

Практические советы

• При выборе учитывайте посадочный размер - ширина 64,5 мм требует точного выреза в панели;
• Подключайте провода плотно - слабый контакт при 63 А вызывает нагрев и выход из строя;
• Используйте защитный колпак или крышку, чтобы предотвратить случайное включение;
• Для частого реверса двигателя сочетайте этот переключатель с магнитным пускателем - так продлевается срок службы;
• Обязательно проверьте соответствие номинального тока нагрузки - не превышайте 63 А;
• При сборке щита учитывайте, что LW32-63/3 занимает место одного модуля, но требует больше пространства вокруг для рукоятки.
