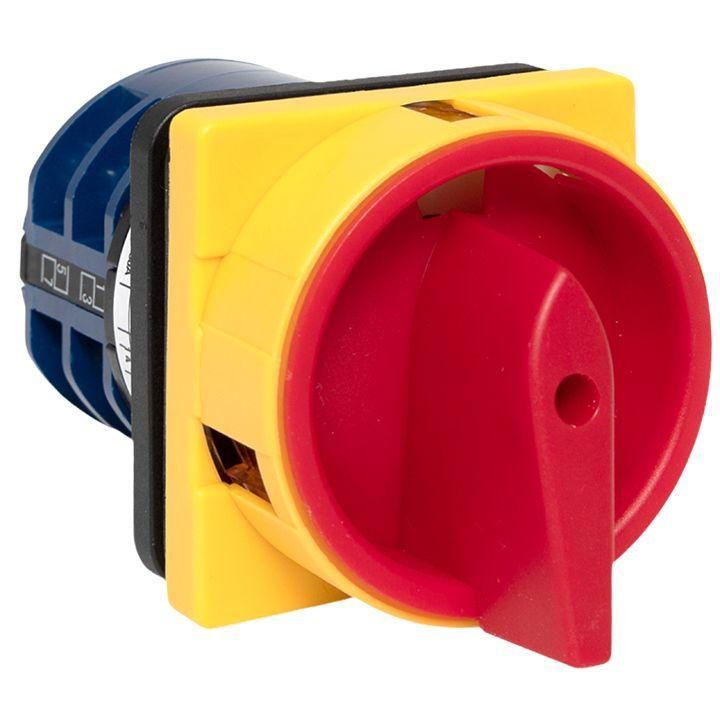

Переключатель кулачковый ПК-1-13 63А 3P "0-1" с блокировкой IP65 PROxima |pk-1-13-63-a65| EKF

Переключатель кулачковый ПК-1-13 63А 3P "0-1" с блокировкой IP65 от EKF - это надёжный механический коммутатор для ручного управления питанием трёхфазных цепей. Он сочетает функции выключателя-разъединителя и устройства с нейтральным положением, что делает его удобным для обслуживания оборудования в промышленных условиях.

Назначение и область применения

Переключатель кулачковый ПК-1-13 63А 3P "0-1" с блокировкой IP65 предназначен для безопасного отключения и включения трёхфазных электрических цепей. Его применяют там, где требуется физическое разрывание цепи с возможностью зафиксированного нейтрального состояния - например, при техобслуживании, ремонте или аварийной остановке.

• Щитовое оборудование систем диспетчеризации и управления
• Пульты управления станков, конвейеров, насосов
• Испытательные стенды и сварочные установки
• Распределительные пункты с необходимостью изоляции нагрузки

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 400 В переменного тока, 50 Гц - рассчитан на работу в стандартных трёхфазных сетях
• Число полюсов: 3 - управляет всеми тремя фазами одновременно
• Количество положений: 2 ("0" и "1") - переключение между OFF и ON
• Нейтральное положение: есть - позволяет полностью отключить цепь и зафиксировать рукоятку в нейтральном состоянии
• Тип управления: поворотная короткая рукоятка - обеспечивает точное и контролируемое переключение
• Степень защиты: IP65 - герметичная конструкция защищена от пыли и струй воды с любого направления
• Конструкция: встраиваемое устройство - монтируется в шкафы, панели, корпуса

Совместимость и монтаж

Переключатель кулачковый ПК-1-13 63А 3P "0-1" с блокировкой IP65 устанавливается в стандартные проём 58×58 мм, характерные для кулачковых переключателей серии EKF. Для монтажа требуется предварительное высверливание отверстия в панели. Клеммы предназначены для присоединения медных жил сечением до 25 мм2. Подключение выполняется через болтовые зажимы - затяжка должна соответствовать рекомендованному моменту (не более 2,5 Нм).

Устройство не требует внешнего питания - работает исключительно механически. Убедитесь, что перед установкой сеть обесточена и заблокирована по правилам LOTO.

Безопасность и стандарты

Переключатель кулачковый ПК-1-13 63А 3P "0-1" с блокировкой IP65 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для коммутационных аппаратов. Конструкция обеспечивает:

• Физическую изоляцию цепи при переводе в положение "0"
• Защиту от случайного включения благодаря механической блокировке
• Устойчивость к запылению и брызгам воды - идеально для цехов, мастерских, открытых щитовых

Преимущества

• Высокое содержание серебра в контактных группах снижает нагрев и продлевает срок службы
• Механическая блокировка предотвращает неверное переключение при работе рядом с другими устройствами
• IP65 позволяет использовать в агрессивных средах без дополнительных кожухов
• Простота эксплуатации - один поворот рукоятки = полное отключение/включение
• Совместим со стандартными щитами EKF и аналогичными продуктами других производителей

Ограничения применения

• Не предназначен для частого включения/выключения - не имеет дугогашения, не заменяет автоматический выключатель
• Не используется в цепях постоянного тока - только переменный ток 50 Гц до 400 В
• Не допускается работа при температуре ниже -25C и выше +55C
• Не следует применять в качестве основного средства защиты от перегрузок или коротких замыканий - обязательно используйте в паре с автоматическими выключателями

Примеры использования

• Отключение трёхфазного станка перед техническим осмотром
• Разъединение сварочного аппарата при смене электродов
• Выбор режима работы на испытательном стенде (рабочий / отключен)
• Автоматизация процесса отключения вентиляционных установок в цехах

Практические советы

• При выборе места установки учтите доступность рукоятки - она должна быть легко видна и доступна для оператора даже в перчатках
• Обязательно проверьте посадочный размер: диаметр отверстия должен быть точно 58 мм
• Для многократного использования в опасных зонах рекомендуется комплектация с замком на рукоятке (дополнительно заказывается)
• Не закручивайте клеммы слишком сильно - это может повредить пластиковые детали корпуса
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами
