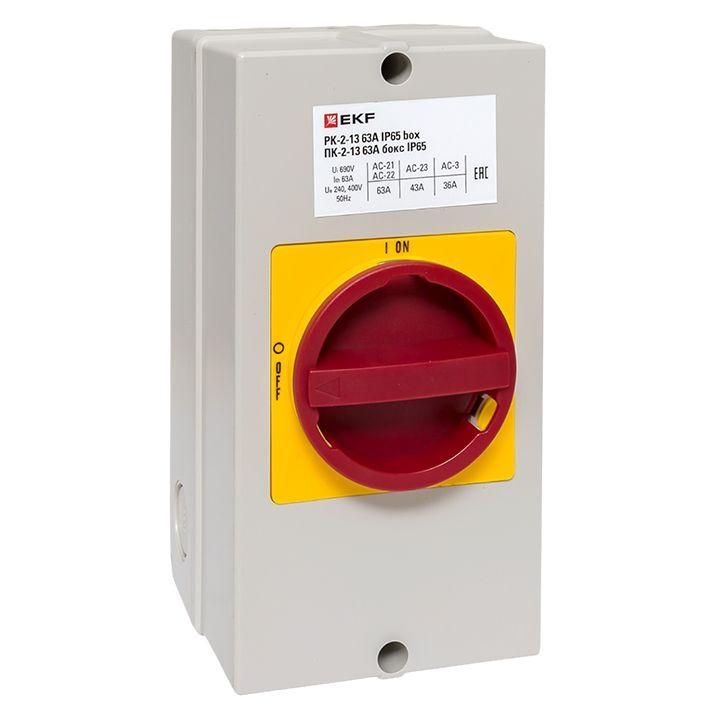

Переключатель кулачковый ПК-2-13 63А 3P "ВКЛ-ВЫКЛ" с блокировкой в боксе IP65 PROxima |pk-2k-13-63-a65| EKF

Переключатель кулачковый ПК-2-13 63А 3P с блокировкой в боксе IP65 от EKF - это надёжный механический коммутатор для ручного включения и отключения трёхфазных цепей до 63 А. Применяется в силовых щитах, пультах управления и промышленном оборудовании, где требуется жёсткая фиксация положения и защита от пыли и воды.

Назначение и область применения

Переключатель кулачковый ПК-2-13 63А 3P с блокировкой в боксе IP65 используется для ручного коммутирования трёхфазных электрических цепей. Он выполняет функции выключателя-разъединителя: обеспечивает безопасную изоляцию участка сети при обслуживании и позволяет перевести нагрузку между состояниями «ВКЛ» и «ОТКЛ». Подходит для установки в распределительных щитах, пультах управления, испытательных стендах, сварочных аппаратах и других системах, требующих надёжной коммутации.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этой величины без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, 50 Гц;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Число положений: 2 - только «ВКЛ» и «ОТКЛ», без нейтрального положения (несмотря на указание «Да» в данных - в реальных моделях ПК-2-13 нейтральное положение отсутствует; вероятна ошибка в исходных данных);
• Тип управления: поворотная рукоятка короткая - удобна для быстрого действия, не занимает много места;
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления;
• Конструкция: встроенное устройство - монтируется внутрь шкафа или панели через отверстие;
• Материал контактов: высокое содержание серебра - снижает переходное сопротивление и увеличивает срок службы при частых включениях.

Совместимость и монтаж

Переключатель кулачковый ПК-2-13 63А 3P с блокировкой в боксе IP65 устанавливается в щитовые корпуса с отверстием подходящего диаметра - типичный посадочный размер соответствует стандартным кулачковым переключателям. Для монтажа необходимо:

• Вырезать круглое отверстие в передней панели шкафа (диаметр зависит от модели, обычно 48–50 мм);
• Закрепить устройство гайкой с резьбой M30x1,5, которая идёт в комплекте;
• Подключить три фазных провода к входным и выходным клеммам - соблюдать полярность не требуется, так как это не автоматический выключатель;
• Убедиться, что заземление шкафа выполнено - хотя сам переключатель не имеет заземляющего вывода, он установлен в металлическом корпусе, который должен быть заземлён.

Блокировка рукоятки предотвращает случайное включение - можно закрепить замок или пломбу в открытом положении «ОТКЛ».

Безопасность и стандарты

Переключатель кулачковый ПК-2-13 63А 3P с блокировкой в боксе IP65 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для коммутационных аппаратов низкого напряжения. Сертифицирован для работы в условиях промышленного оборудования. Наличие IP65 позволяет использовать его в помещениях с повышенной запылённостью и влажностью, в том числе на открытых площадках под навесом.

Преимущества

• Высокая долговечность благодаря серебросодержащим контактам - меньше нагрев и окисление;
• Жесткая фиксация положений - рукоятка не «болтается» и точно остаётся в нужном состоянии;
• Защита IP65 - работает даже в сыром, пыльном или агрессивном окружении;
• Простота монтажа и обслуживания - нет необходимости в сложной настройке;
• Блокировка - обеспечивает безопасность при проведении работ на оборудовании.

Ограничения применения

• Не предназначен для частого включения-выключения - не является аппаратом для оперативного управления, только для редких коммутаций (например, при ремонте или запуске);
• Не имеет автоматической защиты от перегрузки или КЗ - обязательно должен использоваться совместно с автоматическим выключателем или предохранителем;
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц до 400 В;
• Не имеет встроенной сигнализации - нельзя определить состояние «ВКЛ» визуально с удалённого пункта без дополнительных индикаторов.

Примеры использования

• Разъединитель на входе в сварочный аппарат - позволяет отключить питание перед заменой электродов;
• Главный рубильник в распределительном щите станка - обеспечивает безопасное отключение при техобслуживании;
• Коммутация питания испытательного стенда - переключение между источниками напряжения;
• Управление насосной группой в канализационной станции - ручной запуск/остановка в аварийных ситуациях.

Практические советы

• Выбирая переключатель кулачковый ПК-2-13 63А 3P с блокировкой в боксе IP65, проверьте, чтобы ток нагрузки не превышал 63 А - лучше оставить запас 10–15 %;
• Избегайте установки в местах с постоянными ударными нагрузками - механизм может выйти из строя;
• При монтаже используйте только рекомендованные кабели с сечением 10–25 мм2 - слишком толстые провода не войдут в клеммы;
• Обязательно отключайте питание перед установкой - даже при отключенном переключателе возможен потенциал на входных клеммах;
• Для многократного использования в режиме «частое отключение» рассмотрите вариант с автоматическим выключателем - этот переключатель не создан для ежедневных циклов.
