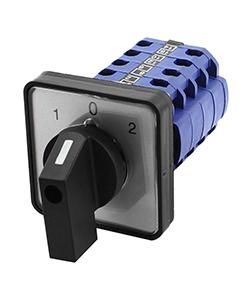

Переключатель кулачковый ПК 16-12 С4028У3 55х55 Электротехник ET512488

Переключатель кулачковый ПК 16-12 С4028У3 55х55 от бренда Электротехник предназначен для ручной коммутации цепей управления в электрооборудовании. Его компактная форма и надёжная механика делают его удобным решением для систем автоматизации, где требуется точный переключатель режимов.

Назначение и область применения

Переключатель кулачковый ПК 16-12 С4028У3 55х55 используется для включения, выключения и переключения электрических цепей управления. Подходит для работы с напряжением от 24 до 440 В - как постоянного, так и переменного тока частотой 50 Гц. Максимальный коммутируемый ток - до 16 А. Применяется в пультах управления станков, конвейеров, насосных установках, системах вентиляции и других устройствах, требующих ручного контроля рабочего режима.

Технические характеристики

• Тип: кулачковый переключатель
• Модель: ПК 16-12 С4028У3 55х55
• Производитель: Электротехник
• Напряжение: 24–440 В AC/DC, 50 Гц
• Ток: до 16 А
• Размеры корпуса: 55×55 мм
• Количество контактов: 12 (по модели С4028У3)
• Степень защиты: не указана - не предполагает герметичную изоляцию

Совместимость и монтаж

Переключатель кулачковый ПК 16-12 С4028У3 55х55 устанавливается в щиты или пульты через круглое отверстие диаметром 55 мм. Крепление осуществляется гайкой на штоке. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2. Убедитесь, что провода зачищены и плотно затянуты - слабый контакт может вызвать нагрев. Перед монтажом проверьте соответствие числа контактов вашей схеме управления.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в соответствии с ГОСТ Р 50030.5.1 и другими нормами для аппаратов низкого напряжения. Однако сертификация по IP-классу не указана - не используйте в условиях повышенной запылённости, влаги или агрессивной среды без дополнительной защиты.

Преимущества

• Высокая механическая прочность - рассчитан на многократные операции переключения
• Чёткое фиксированное положение рычага - исключает случайные изменения состояния
• Простота замены - совместим со стандартными креплениями 55 мм
• Поддерживает широкий диапазон напряжений - универсальность для различных систем управления

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 16 А - риск сваривания контактов
• Отсутствует защита от пыли и воды - нельзя использовать вне закрытых щитов
• Не рекомендован для частого переключения более 100 раз в час - возможна быстрая износостойкость
• Не имеет световой индикации - состояние необходимо контролировать визуально

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Переключение направления вращения двигателя в конвейерной системе
• Аварийное отключение насоса в системе водоснабжения
• Настройка последовательности включения оборудования в цехе

Практические советы

• При замене старого переключателя - сравните количество и тип контактов (НО/ЗО) с моделью ПК 16-12 С4028У3 55х55
• Не допускайте попадания посторонних предметов внутрь механизма - это может повредить кулачки
• Проверяйте температуру корпуса после длительной нагрузки - перегрев говорит о превышении тока
• Для условий с вибрацией дополнительно закрепите корпус контргайкой
• Если нужна защита от внешней среды - установите переключатель внутри панели с уплотнителем
