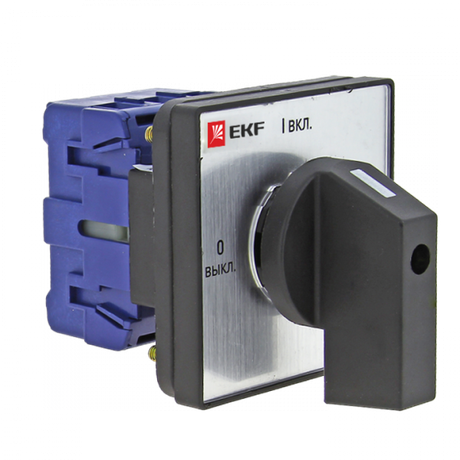

Переключатель кулачковый ПК-2-13 100А 3P "ВКЛ-ВЫКЛ" EKF PROxima | pk-2-13-100

Переключатель кулачковый ПК-2-13 100А 3П ВКЛ-ВЫКЛ от EKF PROxima — это трёхполюсный выключатель нагрузки для ручного коммутирования трёхфазных цепей до 100 А и 400 В. Подходит для установки в распределительных щитах и пультах управления, где требуется надёжное и долговечное управление питанием.

Назначение и область применения

Переключатель кулачковый ПК-2-13 100А 3П ВКЛ-ВЫКЛ предназначен для ручного включения и отключения трёхфазных электрических цепей. Он работает как выключатель нагрузки — не рассчитан на отключение аварийных токов, но обеспечивает безопасное отключение рабочего тока при обслуживании или плановой остановке оборудования. Применяется в системах управления двигателями, нагревателями, конвейерами, насосами и другим промышленным оборудованием, где нужна физическая изоляция цепи.

Технические характеристики

• Номинальный ток: 100 А — способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В — предназначена для сетей 380–400 В переменного тока с частотой 50/60 Гц;
• Количество полюсов: 3 — коммутирует все три фазы одновременно;
• Количество положений: 2 — «ВКЛ» и «ВЫКЛ»; нейтральное положение есть, но не используется для отключения — только для фиксации рукоятки в одном из двух состояний;
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды — требует установки внутри закрытого корпуса;
• Тип управления: поворотная рукоятка — удобна для ручного оперирования, имеет четкую фиксацию в крайних положениях;
• Способ монтажа: на монтажную плату — крепится через отверстия в панели, не требует DIN-рейки;
• Подключение: винтовое — зажимы для медных жил сечением до 25 мм²;
• Габариты передней панели: 64×64 мм — совместим со стандартными отверстиями в панелях;
• Модульная ширина: 4 модуля — соответствует типовым размерам для компактных щитов;
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −40 °C до +40 °C и в условиях повышенной влажности;
• Материал корпуса: пластик — легкий, устойчивый к химическим воздействиям, не проводит ток;
• Цвет: черный — снижает бликование, хорошо сочетается с промышленными панелями;
• Нормативный документ: ГОСТ Р 50030.3-99 — соответствие требованиям к выключателям нагрузки.

Совместимость и монтаж

Переключатель кулачковый ПК-2-13 100А 3П ВКЛ-ВЫКЛ устанавливается в отверстие 64×64 мм в металлической или пластиковой панели. Крепление осуществляется с помощью фланца и гаек с тыльной стороны. Для подключения используются винтовые зажимы — рекомендуется использовать многожильные или одножильные медные провода сечением 4–25 мм². Предварительно зачищайте жилы, плотно затягивайте винты, чтобы избежать нагрева. Монтаж возможен только в закрытом щите — IP20 не обеспечивает защиту от пыли и влаги. Совместим с другими изделиями серии EKF PROxima, в том числе с автоматическими выключателями и предохранителями того же класса.

Безопасность и стандарты

Переключатель кулачковый ПК-2-13 100А 3П ВКЛ-ВЫКЛ соответствует ГОСТ Р 50030.3-99, который регламентирует требования к выключателям нагрузки. Конструкция исключает случайное включение благодаря фиксированному положению рукоятки. Контакты содержат повышенное количество серебра — это снижает риск оплавления и увеличивает срок службы при частых переключениях. Однако он не является устройством защиты от короткого замыкания — обязательно используйте в паре с автоматическим выключателем или предохранителем.

Преимущества

• Высокая надёжность контактов благодаря высокому содержанию серебра — меньше нагрева и окисления;
• Жесткая фиксация рукоятки в обоих положениях — исключает самопроизвольное отключение;
• Удобная форма передней панели — легко найти и визуально определить состояние устройства;
• Не требует питания — полностью механический принцип работы;
• Совместим с существующими решениями EKF PROxima — можно собирать унифицированные щиты.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания — всегда применяйте в связке с защитным автоматом;
• IP20 — нельзя устанавливать вне закрытых щитов, в сырых помещениях или на улице;
• Не имеет функции дистанционного управления — только ручное управление;
• Не поддерживает частотное регулирование или мягкое пусковое устройство — только полное включение/отключение;
• Запрещено переключать под нагрузкой выше 100 А — это вызывает дугу и быстрый износ контактов.

Примеры использования

• Отключение трёхфазного двигателя насоса на водокачке перед техобслуживанием;
• Ручное управление питанием конвейера на производстве;
• Изоляция термического оборудования (печей, сушилок) при ремонте;
• Коммутация группы освещения в промышленном помещении с необходимостью физической блокировки;
• Элемент управления в пульте управления станком с ЧПУ.

Практические советы

• При монтаже проверьте, что отверстие в панели точно соответствует 64×64 мм — иначе переключатель будет болтаться или не войдёт;
• Не используйте провода больше 25 мм² — они не поместятся в зажимы и будут плохо прижиматься;
• Обязательно отключайте питание перед работой с переключателем — даже при «ВЫКЛ» возможно наличие напряжения на входе;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании — особенно если наблюдаются запах гари или трудности при переключении;
• Если вам нужна защита от пыли и влаги — выбирайте модель ПК-3 IP54 вместо ПК-2.
