Переключатель кулачковый ВП3-100 до 100А на заднюю панель IP00 - ET002510 Электротехник

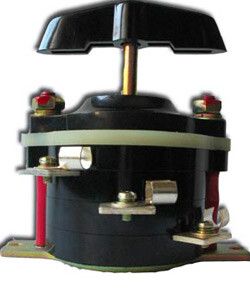

Выключатель пакетный ПВ3-100, исполнение 3 до 100А от бренда Электротехник - это ручной коммутационный аппарат для отключения и переключения трёхфазных цепей до 100 А. Подходит для установки в щитах и распределительных устройствах, где требуется надёжное управление питанием с возможностью фиксированного нейтрального положения.

Назначение и область применения

Выключатель пакетный ПВ3-100, исполнение 3 до 100А предназначен для ручного управления электрическими цепями переменного тока до 440 В и частотой 50 Гц, а также постоянного тока до 220 В. Он используется как:

• вводной выключатель для отключения питания распределительных устройств;
• коммутатор для нечастых включений и отключений нагрузки;
• устройство ручного управления асинхронными двигателями в промышленном оборудовании.

Из-за наличия нейтрального положения выключатель ПВ3-100 удобен для систем, требующих точного контроля состояния цепи - например, при обслуживании станков, конвейеров или насосных групп.

Технические характеристики

• Количество полюсов: 3 - позволяет коммутировать все три фазы одновременно;
• Номинальный ток: 100 А - рассчитан на работу с мощными нагрузками;
• Рабочее напряжение: до 440 В переменного тока / до 220 В постоянного тока;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Количество позиций переключения: 2 - «вкл» и «выкл» с нейтральным положением между ними;
• Тип рукоятки: поворотная - обеспечивает чёткую визуализацию состояния;
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытом шкафу;
• Климатическое исполнение: У3 - работает при температурах от -40 C до +40 C;
• Тип присоединения: винтовые зажимы - совместим с медными проводами до 25 мм2;
• Способ монтажа: монтажная плата - крепится болтами к панели или DIN-рейке через адаптер;
• Конструкция: устройство наружного монтажа - не предполагает внутреннюю установку в корпус.

Совместимость и монтаж

Выключатель ПВ3-100, исполнение 3 до 100А монтируется на монтажную плату с помощью четырёх крепёжных отверстий. Для установки потребуется подготовить отверстия под болты M6. Присоединение проводов осуществляется через винтовые зажимы - рекомендуется использовать наконечники типа НШВИ или НКИ, особенно при работе с многожильными проводами. Обратите внимание: выключатель не имеет встроенной защиты от пыли и влаги (IP00), поэтому обязательно помещайте его в герметичный щит или распределительный шкаф. Монтаж на DIN-рейку невозможен без переходной пластины.

Безопасность и стандарты

Выключатель ПВ3-100 соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям к коммутационной способности и безопасности. Конструкция включает дугогасительную камеру, обеспечивающую безопасное гашение дуги при отключении под нагрузкой. Корпус изготовлен из негорючего материала, снижающего риск возгорания при аварийных режимах. Однако из-за отсутствия степени защиты выше IP00 запрещено использование в сырых, пыльных или открытых условиях без дополнительной оболочки.

Преимущества

• Надёжная механическая конструкция - выдерживает более 10 000 операций включения/отключения;
• Наличие нейтрального положения - исключает случайное включение при ремонте;
• Винтовые зажимы с наконечниками - упрощают подключение проводов сечением до 25 мм2;
• Работа при экстремальных температурах - от -40 C до +40 C делает его пригодным для холодных регионов;
• Простота диагностики - визуальное положение рукоятки сразу указывает состояние цепи.

Ограничения применения

• Не допускается установка вне защищённых шкафов - степень защиты IP00 не защищает от пыли, влаги и прикосновения;
• Не предназначен для частого включения/отключения - применяется только при нечастых операциях (не более 60 раз в час);
• Не подходит для автоматических систем - требует ручного управления;
• Отсутствуют встроенные тепловые или электромагнитные защиты - необходимо применять дополнительно автоматы или контакторы;
• Запрещена работа при напряжении выше 440 В переменного тока - превышение может вызвать пробой изоляции.

Примеры использования

• Главный выключатель на входе в распределительный щит цеха;
• Ручное отключение питания станка перед техобслуживанием;
• Переключение режимов работы конвейера с использованием нейтральной позиции;
• Управление крупным асинхронным двигателем в системе вентиляции;
• Резервный выключатель в системах бесперебойного питания при ручном переводе.

Практические советы

• Выбирая выключатель ПВ3-100, проверьте посадочные отверстия на вашей панели - они должны соответствовать габаритам аппарата (обычно 90×90 мм);
• Для долговечности используйте наконечники на проводах - особенно при токе 100 А;
• Обязательно отключайте питание перед заменой или обслуживанием - даже при выключенном положении есть опасность прикосновения к контактам;
• Если нужна защита от пыли и влаги - выберите аналог с исполнением IP56, хотя он будет дороже;
• Не затягивайте винты слишком сильно - это может повредить изоляцию или деформировать контактные планки.
