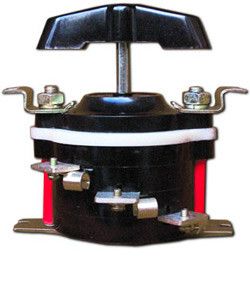

Выключатель пакетный ПВ3-100А (исп. 1) Электротехник ET003062

Выключатель пакетный ПВ3-100А (исп. 1) до 100А от бренда Электротехник - это надёжный ручной коммутационный аппарат для управления электропитанием в промышленных системах. Он предназначен для частых и редких операций включения и отключения трёхфазных цепей до 100 А, подходит для установки в щитах и на монтажных платах, особенно там, где требуется защита от пыли и влаги.

Назначение и область применения

Выключатель пакетный ПВ3-100А (исп. 1) до 100А используется для:

• вводного отключения питания в распределительных устройствах;
• ручного управления асинхронными двигателями в цепях переменного тока 380 В;
• коммутации нагрузок в системах автоматизации и управления;
• в качестве главного выключателя в электрощитах благодаря наличию нейтрального положения.

Применяется в промышленных объектах: на станках, конвейерах, насосных станциях, вентиляционных системах, в условиях повышенной запылённости или влажности.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Рабочее напряжение: до 380 В переменного тока (50/60 Гц), до 220 В постоянного тока
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без активного состояния
• Степень защиты: IP56 - защищён от пыли и мощных струй воды
• Тип рукоятки: поворотная - удобна для одноручного управления
• Тип присоединения: винтовые зажимы - совместимы с проводами до 25 мм2
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в корпусе
• Конструкция: встраиваемое устройство - устанавливается внутрь шкафа или панели
• Количество позиций переключения: 2 - «Вкл./Выкл.»
• Климатическое исполнение: У3 - работает при температурах от -40 C до +40 C
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель пакетный ПВ3-100А (исп. 1) до 100А имеет винтовое присоединение - подходит для медных и алюминиевых жил сечением до 25 мм2. Для надёжного контакта рекомендуется использовать наконечники (уже предусмотрены для токов 63–100 А). Монтаж выполняется на металлическую или композитную монтажную плиту с отверстиями под крепёж. Размеры корпуса соответствуют стандартным габаритам для пакетных выключателей - легко заменяется аналогичными моделями.

Не требует дополнительного крепления в шкафу, так как сам является элементом сборки. Подключение осуществляется снизу или сверху - ориентация не влияет на работу.

Безопасность и стандарты

Выключатель пакетный ПВ3-100А (исп. 1) до 100А соответствует ГОСТ Р 50030.5.1-2003 и оснащён дугогасительной камерой - предотвращает возгорание при отключении нагрузки под током. Корпус изготовлен из негорючего материала. Степень защиты IP56 позволяет применять его в условиях, где возможны брызги, мытьё или длительное воздействие пыли. Наличие нейтрального положения исключает случайное включение при обслуживании.

Преимущества

• Высокая износостойкость - рассчитан на многократные циклы включения/отключения
• Защита IP56 - подходит для установки вне помещений и в сырых зонах
• Встроенные наконечники - снижают риск плохого контакта и нагрева
• Нейтральное положение - обеспечивает полное отключение цепи, что важно для безопасности при ремонте
• Простота конструкции - минимизирует вероятность отказа и упрощает диагностику

Ограничения применения

• Не предназначен для частого включения двигателей под нагрузкой более 100 А - может произойти перегрев контактов
• Не подходит для автоматических систем - требует ручного управления
• Не имеет функции автоматического отключения при перегрузке или КЗ - необходимо использование дополнительной защиты (автоматический выключатель, предохранители)
• Использование в средах с агрессивными химическими веществами не допускается - материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• Главный выключатель на входе в станцию управления насосом в канализационном колодце
• Ручной отключающий аппарат перед частотным преобразователем на конвейере
• Переключатель питания трёхфазного воздушного компрессора в цеху
• Вводной рубильник в распределительном щите на открытой площадке

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев, слишком сильная затяжка - деформацию зажима
• Убедитесь, что посадочные отверстия на монтажной плате соответствуют габаритам ПВ3-100А - внешние размеры нестандартны для некоторых аналогов
• Для работы при температурах ниже -20 C рекомендуется предварительно прогреть выключатель перед первым включением
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при появлении следов оплавления замените аппарат
• При использовании в качестве главного выключателя обязательно используйте блокировку от случайного включения - например, замок или пломбу
