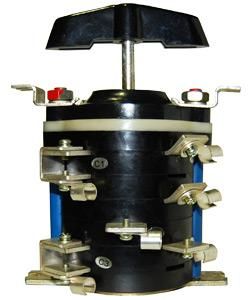

Переключатель пакетный ПП3-100/Н3,до 100А, на перед/панель,IP00 - ПП 3-100/Н3 исп.1 Электротехник ET008616

Переключатель пакетный ПП3-100/Н3 - это ручной коммутационный аппарат с трёхполюсной конструкцией, рассчитанный на ток до 100 А и напряжение 380 В переменного тока. Устройство подходит для управления электродвигателями, вводных цепей и систем автоматизации, где требуется надёжное ручное переключение. Бренд Электротехник, артикул et008616, обеспечивает совместимость с типовыми решениями в промышленной автоматике.

Назначение и область применения

Переключатель пакетный ПП3-100/Н3 используется для ручного включения, отключения и переключения электрических цепей. Применяется в качестве:

• вводного аппарата в цепях управления электрооборудования;
• коммутатора для нечастых операций включения/отключения (до 120 раз в час);
• устройства управления асинхронными двигателями в сетях переменного тока 380 В.

Подходит для установки в щитах, на пультах управления, на станках и конвейерах, где нужна простая и долговечная механическая коммутация.

Технические характеристики

• Номинальный ток: 100 А - способен работать с нагрузками до этого значения без перегрева.
• Число полюсов: 3 - управляет тремя фазами одновременно, подходит для трёхфазных цепей.
• Напряжение: до 380 В переменного тока (50/60/400 Гц), до 220 В постоянного тока.
• Количество положений: 3 - позволяет выбирать между двумя активными состояниями и нейтральным (нулевым) положением.
• Наличие нулевого положения: да - безопасное отключение без подачи питания, исключает случайное включение.
• Управление: поворотная рукоятка - удобна для ручного воздействия, имеет четкую фиксацию в каждом положении.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого шкафа или панели.
• Рабочий температурный диапазон: от -40 C до +45 C - работает в суровых условиях, включая холодные склады и неотапливаемые помещения.
• Монтаж: на переднюю панель - крепится через отверстие в стенке шкафа, не требует внутренней сборки.

Совместимость и монтаж

Переключатель пакетный ПП3-100/Н3 монтируется в панель с отверстием подходящего размера. Для надёжного крепления используйте штатные зажимы, входящие в комплект. Клеммы имеют наконечники для проводов - это упрощает подключение медных жил сечением до 16–25 мм2. Подключение выполняется к верхним и нижним контактам согласно схеме, указанной на корпусе. Убедитесь, что глубина панели достаточна для размещения механизма и свободного хода рукоятки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 9098. Несмотря на отсутствие внешней защиты (IP00), устройство прошло проверку на термическую и электромагнитную стойкость. Работает в режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Не предназначен для аварийного отключения или частых срабатываний - максимальная частота переключений - 120 раз в час.

Преимущества

• Простая и проверенная временем конструкция - минимум деталей, высокая отказоустойчивость.
• Наконечники на клеммах (для токов 63 и 100 А) снижают риск плохого контакта и нагрева.
• Наличие нулевого положения предотвращает самопроизвольное включение оборудования после отключения.
• Широкий диапазон температур делает его пригодным для использования в неотапливаемых и холодных помещениях.

Ограничения применения

• Не применяется вне защищённых шкафов - IP00 означает полное отсутствие защиты от пыли, влаги и прикосновения.
• Запрещено использовать для частого включения/отключения (более 120 раз/час) - это вызывает износ контактов и преждевременный выход из строя.
• Не подходит для цепей с высокими импульсными токами или частыми короткими замыканиями - не имеет функции защиты от перегрузок.
• Не рекомендован для наружной установки даже под навесом - отсутствует герметизация.

Примеры использования

• Ручное включение/выключение трёхфазного насоса на водозаборе.
• Выбор направления вращения конвейера (вперёд/стоп/назад) с использованием нулевого положения.
• Локальное управление станком с ЧПУ - переключение между режимами обслуживания и работы.
• Вводной рубильник в распределительном щите малой мощности.

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует габаритам ПП3-100/Н3 - иначе возникнут проблемы с фиксацией.
• Используйте провода с наконечниками типа НШВИ - это повысит надёжность соединения и снизит риск нагрева.
• Проверьте, чтобы рукоятка могла свободно поворачиваться без задевания соседних элементов - особенно в плотно упакованных щитах.
• Для условий с повышенной запылённостью (например, цеха) обязательно поместите переключатель в шкаф с классом защиты IP54 или выше.
• Обязательно отключите питание перед выполнением любых работ - даже при нулевом положении возможна подача напряжения на входные клеммы.
