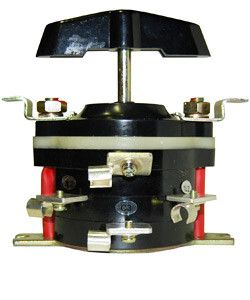

Переключатель пакетный ПП 3-100/Н2 М3 исп.1 Электротехник ET003206

Переключатель пакетный ПП 3-100/Н2 М3 исп.1 от бренда Электротехник — это трёхполюсный кулачковый переключатель с нейтральным положением, рассчитанный на работу в сетях до 380 В переменного тока. Он предназначен для ручной коммутации цепей управления и питания, особенно там, где требуется надёжное и простое управление нагрузкой без автоматизации. Артикул et003206 соответствует классическому решению для промышленных объектов.

Назначение и область применения

Переключатель пакетный ПП 3-100/Н2 М3 исп.1 используется для:

• включения и отключения электропитания в цепях управления оборудования;
• ручного управления асинхронными двигателями в системах с низкой частотой включений;
• переключения между различными режимами работы — например, «вкл», «выкл», «нейтральное»;
• вводных операций в распределительных щитах и пультах управления.

Подходит для условий, где не требуются частые переключения — до 120 раз в час. Применяется на станках, конвейерах, насосных станциях, вентиляционных системах и других промышленных установках с ручным управлением.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока (50/60/400 Гц); до 220 В постоянного тока.
• Номинальный ток: 100 А — позволяет работать с мощными нагрузками, включая двигатели средней мощности.
• Число полюсов: 3 — обеспечивает одновременное отключение всех фаз.
• Число положений: 3 — включает нейтральное положение, что исключает случайное включение.
• Управление: поворотная рукоятка — удобна для ручного воздействия, легко фиксируется в каждом положении.
• Конструкция: встраиваемое устройство — монтируется в панель или шкаф через отверстие.
• Температурный диапазон: от -40 °C до +45 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Степень защиты IP00: отсутствие защиты от внешних воздействий — устройство требует установки внутри закрытого корпуса или щита.
• Способ монтажа: на монтажную плату — крепится болтами к металлической или деревянной основе, не имеет встроенных крепёжных скоб.

Совместимость и монтаж

Переключатель пакетный ПП 3-100/Н2 М3 исп.1 монтируется на монтажную плиту с отверстием подходящего размера. Для правильной установки необходимо:

• обеспечить доступ к рукоятке для оператора;
• закрепить устройство с помощью болтов, указанных в техдокументации;
• не использовать в открытых местах из-за отсутствия защиты IP — обязательно помещать внутрь щита или кожуха;
• подключать провода с наконечниками (в комплекте предусмотрены для токов 63–100 А) — это предотвращает ослабление контактов при вибрации.

Не рекомендуется применять в условиях повышенной запылённости, влаги или химической агрессии без дополнительной герметизации корпуса.

Безопасность и стандарты

Переключатель пакетный ПП 3-100/Н2 М3 исп.1 соответствует требованиям к ручным коммутационным аппаратам для промышленного использования. Устройство проектировалось с учётом норм безопасности для длительных, прерывисто-продолжительных и повторно-кратковременных режимов работы. Однако отсутствие степени защиты IP00 делает его безопасным только при соблюдении условий установки в защищённых щитах.

Преимущества

• Простая механическая конструкция — минимум деталей, высокая отказоустойчивость.
• Наличие наконечников на клеммах — ускоряет монтаж и снижает риск нагрева контактов.
• Нейтральное положение — исключает случайное включение, повышает безопасность обслуживания.
• Широкий температурный диапазон — можно использовать в суровых климатических зонах.
• Совместимость с большинством типов щитового оборудования — благодаря универсальному форм-фактору.

Ограничения применения

• Не допускается установка вне защитного корпуса — IP00 не защищает от пыли, влаги, прикосновений.
• Запрещено использование в цепях с частотой переключений выше 120 раз в час — возможен быстрый износ контактной группы.
• Не подходит для автоматического управления — только ручной привод.
• Не применяется в взрывоопасных зонах без дополнительной сертификации и экранирования.
• Требуется регулярная проверка затяжки клемм — особенно после первых нескольких включений.

Примеры использования

• Ручное включение/выключение насосной станции с возможностью перевода в нейтральное состояние для ремонта.
• Выбор режима работы конвейера: «вперёд», «стойка», «назад» — с использованием трёхпозиционной рукоятки.
• Вводной рубильник в распределительном щите малого цеха, где нет необходимости в автоматическом отключении.
• Управление двигателем вентилятора в неотапливаемом ангаре — при условии установки в закрытом щите.

Практические советы

• При монтаже используйте кабели с сечением, соответствующим 100 А — обычно 16–25 мм², в зависимости от материала жилы.
• Обязательно проверьте совпадение диаметра отверстия в панели с габаритами корпуса — перед установкой сверьтесь с чертежом.
• Избегайте попадания воды или масла на механизм рукоятки — даже при установленном щите это может вызвать коррозию.
• При замене старого переключателя — сохраняйте порядок подключения фаз, чтобы не нарушить последовательность вращения двигателя.
• Артикул et003206 — это проверенный вариант от Электротехник; при заказе новых единиц убедитесь, что указан именно этот артикул, так как аналоги могут отличаться по форме крепления.
